4 x Aufstellung und Installation

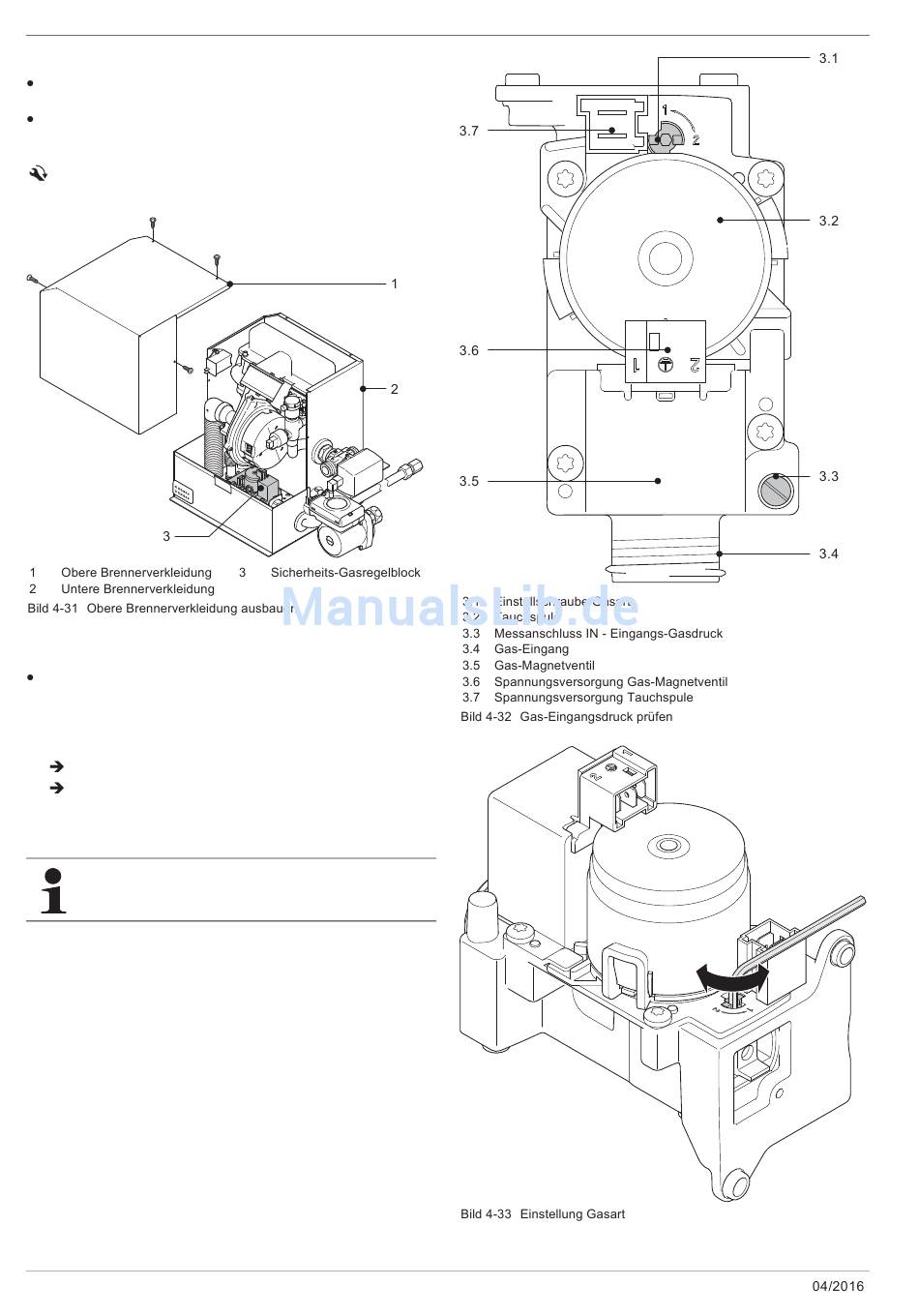

4.9.3 Brennerverkleidung ab-/anbauen

Sicherungsschrauben der oberen Brennerverkleidung
(Bild 4-31, Pos.1) herausdrehen.
Obere Brennerverkleidung abnehmen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Vorgeschriebenes Anzugsdrehmoment beachten (siehe
Kapitel 12.3 „Anzugsdrehmomente").
4.9.4 Gasvoreinstellung prüfen
Verfügbare Gasart mit der eingestellten Position der Einstell-
schraube am Sicherheits-Gasregelblock (Bild 4-32, Pos.3.1)
vergleichen.
– 1 = Erdgas
– 2 = Flüssiggas
Die Gasart muss übereinstimmen.
Falls der Brenner nicht auf die verfügbare Gasart einge-
stellt ist, diesen auf die neue Gasart umstellen (Bild 4-33)
und kennzeichnen (siehe Kapitel 7.3 „Brennereinstel-
lung").
Eine Umstellung der Gasart muss auch in der Rege-
lung angepasst werden. Beigefügte Regelungsanlei-
tung beachten!
