K a p i t e l 1 : K e s s e l s c h a l t f e l d

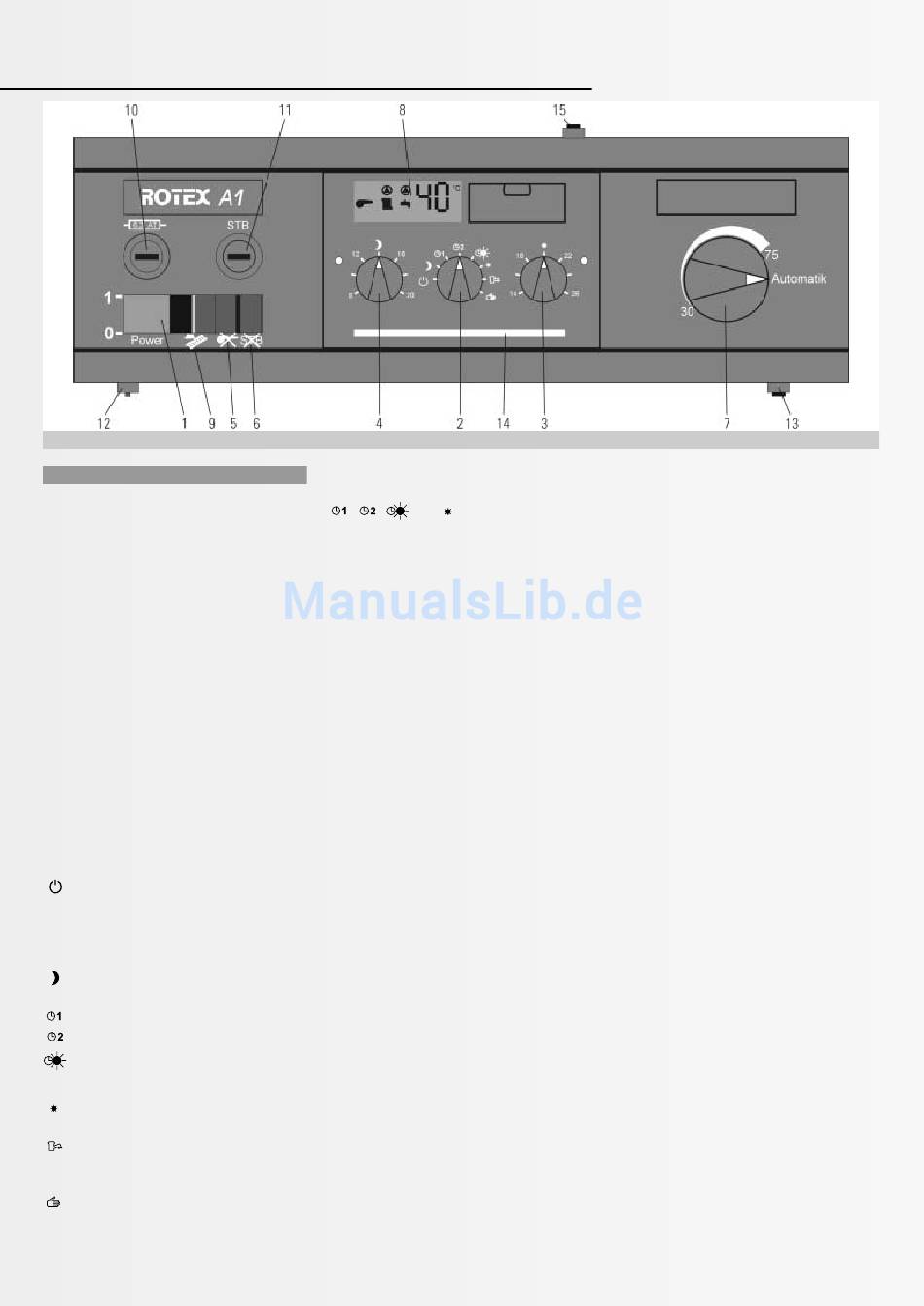

Bild 1.1: Kesselschaltfeld

Kurzbeschreibung

Alle wichtigen Bedienungselemente und
sicherheitstechnischen Einrichtungen des
Kessel sind im Kesselschaltfeld integriert.
Die Elektronik sorgt für einen störungsfreien
Betrieb der Anlage. Alle Anzeige- und Bedien-
elemente sind mit Positionsnummern versehen
und werden nachfolgend beschrieben.
1 Netzschalter EIN-/AUS-Schalter
Alle Komponenten der Heizungsanlage werden
mit dem Netzschalter in Betrieb genommen
bzw. ausgeschaltet. Bei eingeschalteter Hei-
zungsanlage ist der Netzschalter grün beleuch-
tet. Alle übrigen Kontrollleuchten sind bei
störungsfreiem Normalbetrieb der Heizungs-
anlage aus.
2 Wahlschalter Betriebsart
Es können folgende Betriebsarten angewählt
werden:
Stand-by: (bei längerer Abwesenheit) Alle
Heizungssysteme sind ausgeschaltet,
Frostschutz und Pumpenschutz (siehe el.
Regelung) bleiben jedoch aktiv.
Ständiger Absenkbetrieb
Wochentagsprogramme (werksseitige
Zeitprogramme und Einstellung individuel-
ler Zeitprogramme siehe "Die elektrische
Regelung")
Ständiger Tagbetrieb
Brauchwasserbereitung (ohne Heizbe-
trieb)
Manueller Betrieb (für den Fachmann oder
bei Störung der elektrischen Regelung)
Anwendung: Im Normalbetrieb sollte der
Betriebsart-Wahlschalter auf Symbol
, , oder stehen.
3 Wahlschalter Tagestemperatur
Dient zur Anwahl der Solltemperatur bei
"Normalbetrieb".
Einstellung: nach individuellem Temperatur-
empfinden.
4 Wahlschalter Absenktemperatur
Dient zur Anwahl der Solltemperatur im
Absenkbetrieb (Nachtabsenkung).
Einstellung: nach individuellem Temperatur-
empfinden.
5 Anzeige Brennerstörung
Bei Normalbetrieb ist die Leuchte aus. Ein Auf-
leuchten zeigt eine Brennerstörung (erfolgloser
Startversuch) an.
Verhalten bei Brennerstörung: Der Brenner
kann vom Anlagenbetreiber durch Drücken der
Entstörtaste am Brenner wieder in Betrieb
genommen werden. Bei wiederholt auftreten-
der Brennerstörung muss die Ursache behoben
werden (siehe auch Kapitel 3: Gasbrenner).
6 Anzeige Sicherheitstemperatur-
begrenzer
Zeigt eine Sicherheitsabschaltung mit Ver-
riegelung gegen Einschalten bei störungs-
bedingter Kesselüberhitzung an.
Verhalten bei STB- oder Abgas STB-Ab-
schaltung. Das Aufleuchten der STB-Anzeige
signalisiert eine gravierende Störung der
Heizungsanlage (z. B. Verstopfung, Luft im
System, Pumpendefekt oder überhöhte Abgas-
temperatur).
7 Wahlschalter Kesseltemperatur
Der Kesseltemperatur-Wahlschalter dient nur
zum manuellen Anheizen der Heizungsanlage
oder zum vorübergehenden manuellen Einstel-
len der Kesseltemperatur (z. B. bei einer Fehl-
funktion der elektrischen Regelung). In diesen
Fällen muss der Betriebsart-Wahlschalter auf
"manueller Betrieb" stehen. Bei Normalbetrieb
der Heizungsanlage steht der Temperatur
Wahlschalter immer auf "Automatik".
Hinweis: Das 3-Wege-Umschaltventil steht
auf Heizkreis.
8 Die Anzeige (Standardanzeige)
Auf der Standardanzeige werden die aktuelle
Kesselwassertemperatur und die Anforderun-
gen von Brenner, Heizkreispumpe und Spei-
cherladepumpe angezeigt. Weitere Anzei-
gemöglichkeiten siehe in "Die elektrische
Regelung".
9 Schornsteinfeger-Schalter und
-Kontrollleuchte
Zu Mess- und Servicezwecken (Schornstein-
feger) können alle angeschlossenen Kompo-
nenten der Heizungsanlage (Umwälzpumpe
und Brenner) kurzzeitig in Betrieb genommen
werden, ohne die Einstellungen am Schaltfeld
verändern zu müssen. Das Leuchten der
Kontrolllampe zeigt diese Betriebsart an. Bei
Normalbetrieb ist die Kontrolllampe aus. Das
3-Wege-Umschaltventil steht auf Heizkreis.
10 Sicherung
Unter der Abdeckkappe befindet sich die
Sicherung des Schaltfeldes (250 V; 6,4 AT).
11 Sicherheitstemperaturbegrenzer
12 Abgas-STB
13 TÜV-Taste
14 Kurz-Bedienungsanleitung
15 Brenner-Entriegelung
