Controllo RS-422
Cos'è il protocollo RS-422?
Il protocollo RS-422 è lo standard broadcast per il controllo seriale utilizzato dalle emittenti sin
dai primi anni ottanta. È disponibile su deck, prodotti di automazione, e programmi di
montaggio lineari e non lineari. Tutti i modelli esistenti di HyperDeck supportano questo
standard, garantendone la perfetta integrazione nei sistemi di automazione broadcast, di
controllo remoto, di montaggio, e di controllo su misura.
HyperDeck Studio è anche compatibile con i comandi Advanced Media Protocol (AMP) tramite
RS-422, che consentono il controllo remoto da un dispositivo esterno. Ad esempio si possono
impartire comandi per aggiungere clip alla playlist, per stabilire il nome del file della clip
successiva, per riprodurre in loop una clip o l'intera timeline, o per cancellare una playlist.
Utilizzare un dispositivo di controllo esterno RS-422
Tutti i modelli HyperDeck ospitano una porta di controllo deck remoto RS-422 standard
compatibile con Sony™ che consente la connessione diretta a qualsiasi dispositivo di controllo
di tipo RS-422 come HyperDeck Extreme Control.
È possibile utilizzare i cavi a 9 pin in commercio, purché i pin alle due estremità siano configurati
allo stesso modo. Se preferisci utilizzare cavi su misura, consulta l'illustrazione della piedinatura
di seguito.
HyperDeck si può gestire da HyperDeck Extreme Control invece che dai pulsanti del
pannello stesso.
1 Connetti un segnale video all'ingresso di HyperDeck.
2 Collega HyperDeck Studio ad HyperDeck Extreme Control con un cavo RS-422.
3 Premi Rem sul pannello frontale o seleziona
HyperDeck Studio Mini per attivare il controllo remoto.
Ora a distanza puoi avviare e interrompere la registrazione e la riproduzione delle clip, e
controllare altre funzioni di HyperDeck, ad esempio jog e shuttle. La sezione successiva
"Comandi RS-422 compatibili" contiene l'elenco completo dei comandi RS-422 compatibili.
Receive

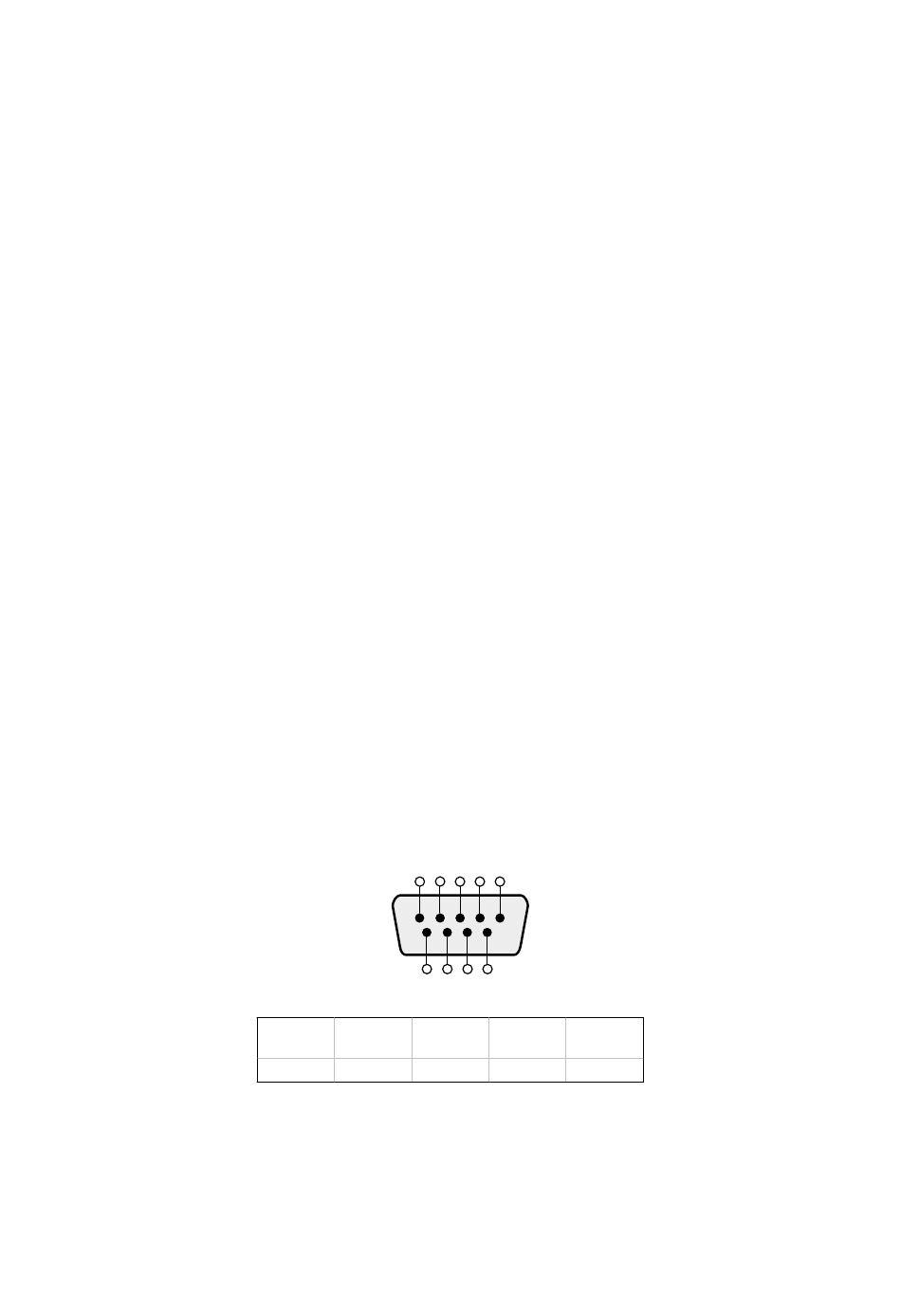

Piedinatura della connessione RS-422
Remoto
5 4 3 2
9 8
Receive Transmit
(–) (+) (–)
2 7 8
dal menù del display LCD di
1
7 6
Transmit Ground
(+) Pins
3 1, 4, 6, 9
