Elektrische Installation
8.3.1

Technische Daten Anschlussleitungen

Weitere Informationen über chemische, mechanische und elektrische Eigenschaften der
Leitungen erhalten Sie von unserer Applikationsabteilung.
Beachten Sie die Vorschriften im Kapitel "Leiterquerschnitte" auf Seite 25. Um den Ver-
stärker mit der max. erlaubten Kabellänge sicher zu betreiben, müssen Sie Kabelmaterial
verwenden, das den u.a. Anforderungen an die Kapazität genügt.
Isolationsmaterial
Mantel
Aderisolation
Kapazität
Motorleitung
RES-/Encoder-Leitung
Techn. Daten
Detaillierte Beschreibung der Kabeltypen und Konfektionierung finden Sie im Zubehör-
handbuch.
Bei Motorleitungen länger als 25m immer eine Motordrossel 3YL verwenden.
8.3.2

Schirmanschluss an der Frontplatte

42
07/2016
PUR (Polyurethan, Kurzzeichen 11Y)
PETP (Polyesteraphtalat, Kurzzeichen 12Y)
kleiner als 150 pF/m
kleiner als 120 pF/m
SERVOSTAR 601...620 Betriebsanleitung
Kollmorgen

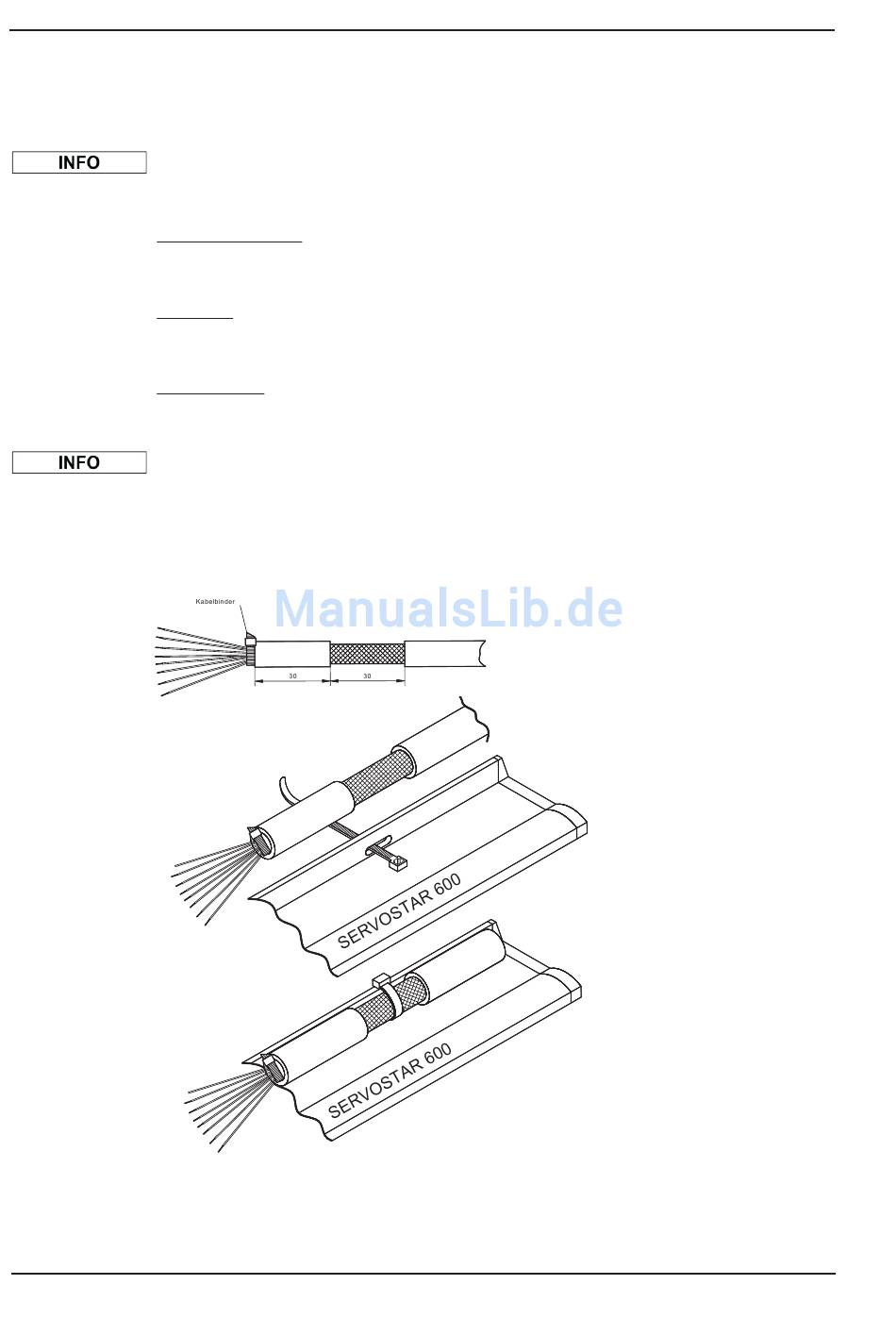

Entfernen Sie die äußere Umman-
telung des Kabels und das Schirm-
geflecht auf die gewünschte Ader-
länge. Sichern Sie die Adern mit
einem Kabelbinder.
Entfernen Sie die äußere Umman-
telung der Leitung auf einer Länge
von etwa 30mm ohne das Schirm-
geflecht zu beschädigen.
Ziehen Sie einen Kabelbinder durch
den Schlitz in der Schirmschiene
(Frontplatte) des Servoverstärkers.
Pressen Sie das Schirmgeflecht
des Kabels mit dem Kabelbinder
fest gegen die Schirmschiene
.
