10.1.9.3

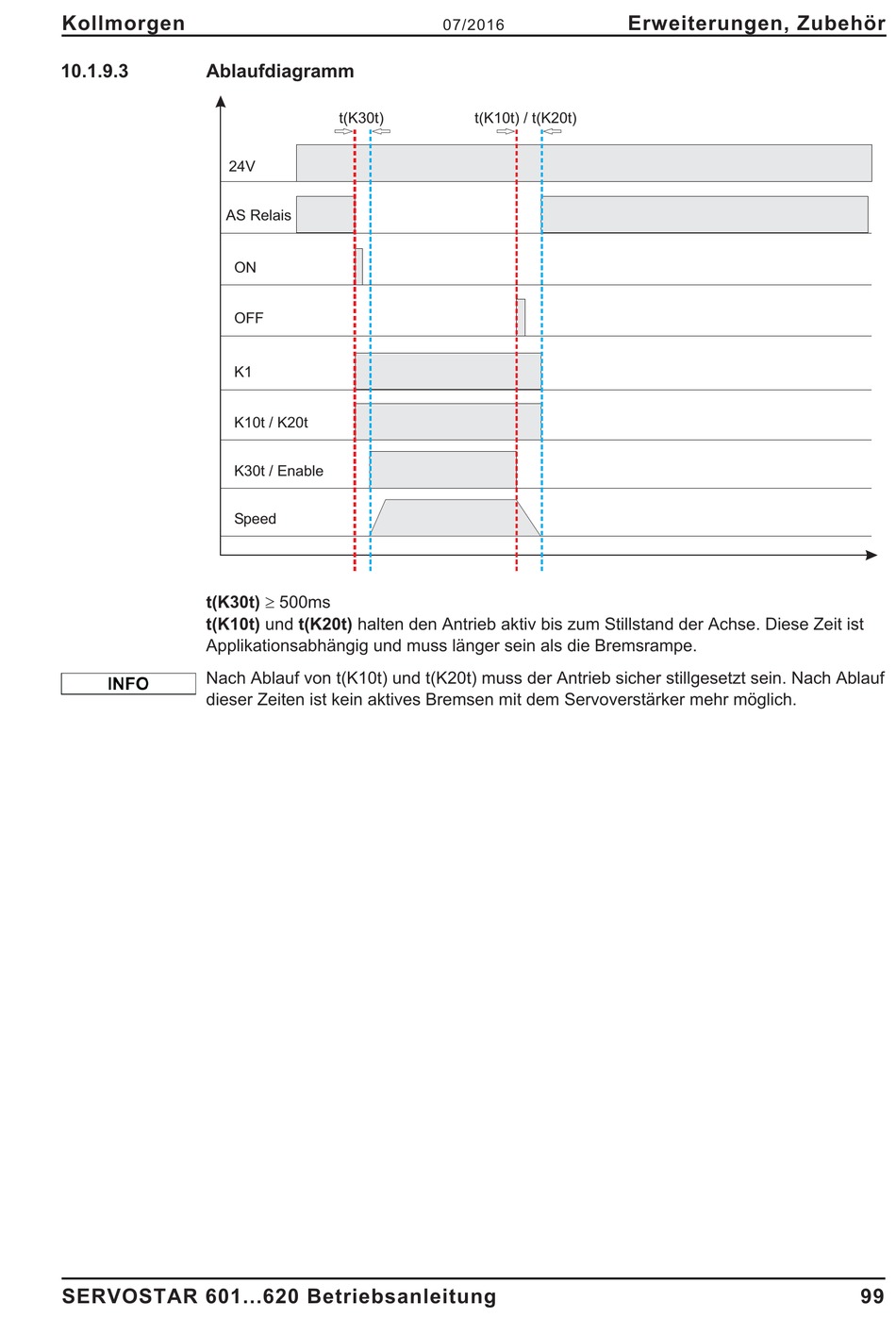

Ablaufdiagramm

24V
AS Relais
t(K30t) ³ 500ms
t(K10t) und t(K20t) halten den Antrieb aktiv bis zum Stillstand der Achse. Diese Zeit ist
Applikationsabhängig und muss länger sein als die Bremsrampe.
Nach Ablauf von t(K10t) und t(K20t) muss der Antrieb sicher stillgesetzt sein. Nach Ablauf
dieser Zeiten ist kein aktives Bremsen mit dem Servoverstärker mehr möglich.
SERVOSTAR 601...620 Betriebsanleitung
t(K30t)
ON
OFF
K1
K10t / K20t
K30t / Enable
Speed
07/2016
t(K10t) / t(K20t)
