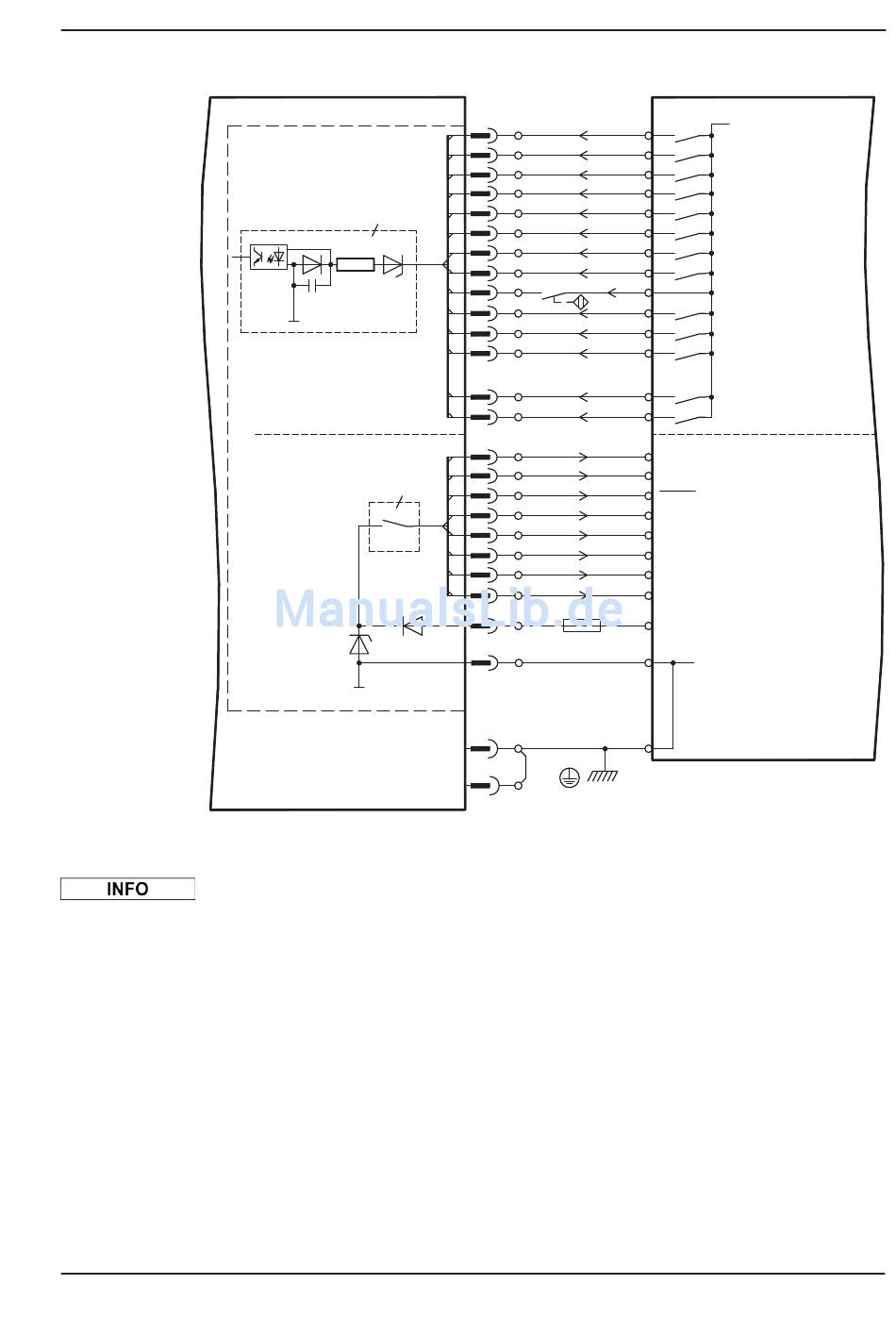

Anschlussbild

AGND und DGND (Stecker X3) müssen gebrückt werden!
SERVOSTAR 601...620 Betriebsanleitung
SERVOSTAR 600
-IO14/8-
8
10nF
I/O-GND
8
I/O-GND
DGND
AGND
07/2016
X11A
1
<
2
<
3
<
4
<
5
<
6
<
7
<
8
<
9
<
10
<
11
<
12
<
X11B
1
<
2
<
3
>
4
>
5
>
6
>
7
>
8
>
9
>
10
>
4AT
11
+
12
-
X3
18
10
Erweiterungen, Zubehör
Steuerung
+24V gegen I/O-GND
A0
A1 }
A2
A3
binär codierte
A4
Fahrsatznummer
A5
A6
A7
Referenz
S_fehl_clear
FStart_Folge
FStart_Tippx
FRestart
FStart_I/O
InPos
Folge-InPos / PosReg0
S_fehl
PosReg1
PosReg2
PosReg3
PosReg4
PosReg5
+ 24V
I/O-GND
103
