8.8 Datenübertragung
Die CU 352 ist mit einer Hardware ausgerüstet, die die Kommuni-
kation mit externen Geräten, wie z.B. einem Computer, über eine
externe GENIbus- oder Ethernet-Verbindung ermöglicht.
Gateway
von anderen
Anbietern

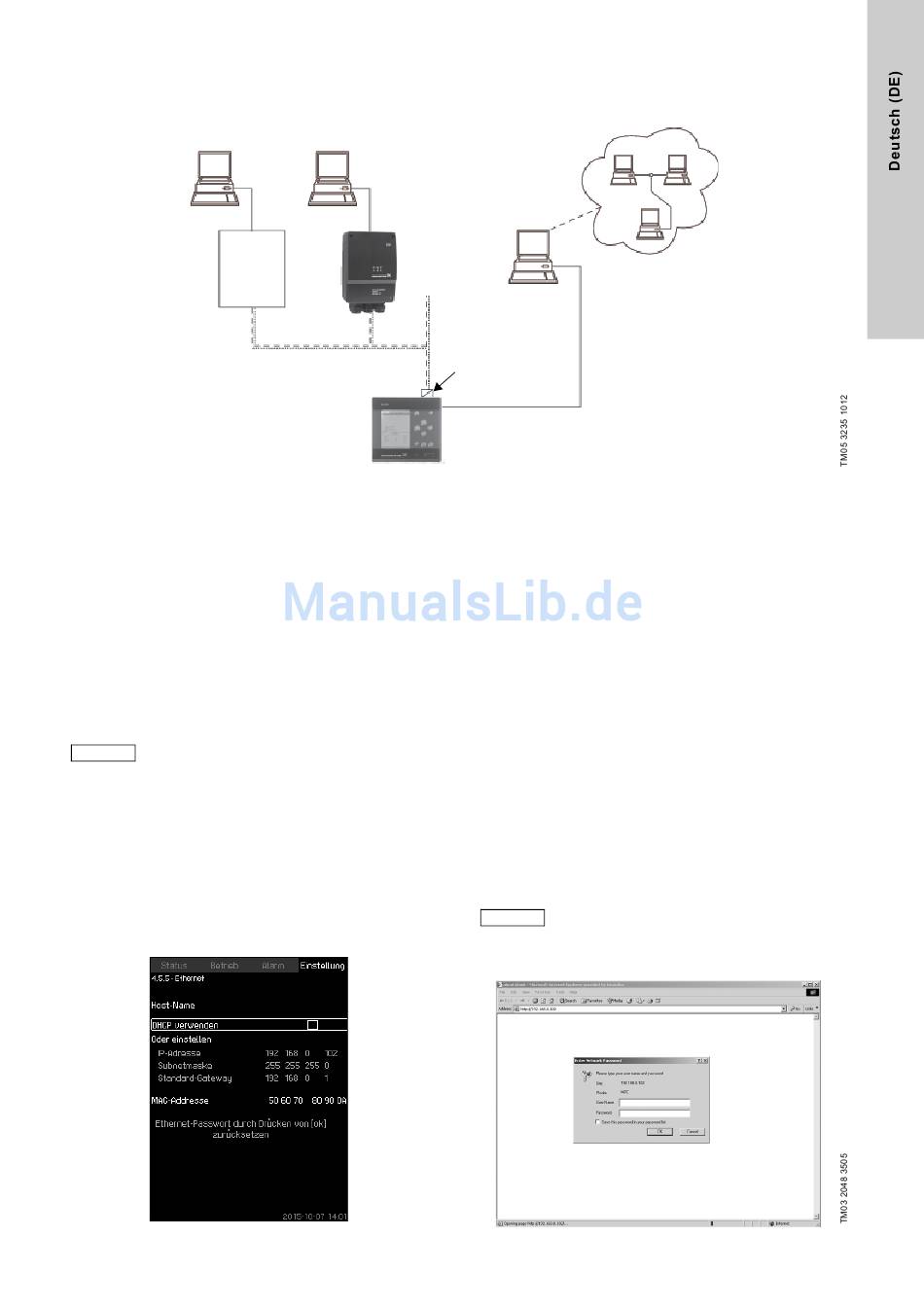

Abb. 117Datenaustausch über externe GENIbus- und Ethernet-Verbindung
8.8.1 Ethernet
Ethernet ist der am weitesten verbreitete Standard für lokale
Netze (LAN). Durch die Standardisierung dieser Technologie
wurde einer der einfachsten und preisgünstigsten Möglichkeiten
für die Kommunikation zwischen elektronischen Geräten, z.B.
zwischen Computern untereinander oder zwischen Computern
und Steuergeräten, geschaffen.
Mit Hilfe des in der CU 352 integrierten Webservers kann ein
Computer über eine Ethernet-Verbindung an die CU 352 ange-
schlossen werden. Die Benutzerschnittstelle kann auf diese
Weise von der CU 352 auf einen Computer exportiert werden, so
dass die CU 352 und somit die Anlage von extern überwacht und
geregelt werden kann.
Es wird empfohlen, die Verbindung zur CU 352 ent-
sprechend der Sicherheitsbestimmungen in Ihrem
Hinweis
Unternehmen und in Absprache mit dem Systemad-
ministrator zu schützen.
Um den integrierten Webserver nutzen zu können, muss die
IP-Adresse der CU 352 bekannt sein. Alle Geräte im Netzwerk
müssen eine eindeutige IP-Adresse besitzen, um miteinander
kommunizieren zu können. Die IP-Adresse der CU 352 lautet bei
Auslieferung 192.168.0.102.
Als Alternative zur werkseitig eingestellten IP-Adresse kann auch
die Möglichkeit einer dynamischen Zuordnung der IP-Adresse
genutzt werden. Dazu muss ein DHCP (Dynamic Host Configura-
tion Protocol) entweder direkt in der CU 352 oder über den Web-
server aktiviert werden. Siehe das Beispiel in Abb. 118.
Abb. 118Beispiel für das Einstellen der Ethernet-Verbindung
Grundfos CIU
Kommunikations-
schnittstelle
Externe GENIbus-Verbindung
Internet
Intranet
Externes
GENIbus-Modul
(Option)
Ethernet-Verbindung
Um eine dynamische Zuordnung einer IP-Adresse für die CU 352
zu ermöglichen, muss ein DHCP-Server im Netzwerk vorhanden
sein. Der DHCP-Server ordnet den elektronischen Geräten eine
Reihe von IP-Adressen zu und sorgt dafür, dass zwei Geräte
nicht die gleiche IP-Adresse erhalten.
Für den Anschluss eines externen PCs an den integrierten Web-
server der CU 352 wird ein Standard-Internetbrowser verwendet.
Wenn die werkseitig eingestellte IP-Adresse verwendet werden
soll, sind auf dieser Bildschirmseite keine Änderungen erforder-
lich. In diesem Fall ist der Internetbrowser zu öffnen und die
IP-Adresse der CU 352 in die URL-Zeile einzugeben.
Falls die dynamische Zuordnung verwendet werden soll, muss
die Funktion aktiviert werden. Dazu ist die Menüzeile "DHCP ver-
wenden" auszuwählen und die Taste [ok] zu drücken. Ein Haken
im Kontrollkästchen neben der Menüzeile zeigt an, dass die
Funktion aktiviert wurde.
Danach ist der Internetbrowser zu öffnen und statt der IP-Adresse
der CU 352 der Hostname in die URL-Leiste einzugeben.
Der Internetbrowser versucht jetzt, eine Verbindung zur CU 352
herzustellen. Der Hostname kann auf der Bildschirmseite abgele-
sen, aber nur über eine .gsc-Datei (Konfigurationsdatei) oder
über einen Webserver geändert werden. Siehe Abschnitt Ändern
der Netzwerkeinstellung auf Seite 63.
Um DHCP verwenden zu können, ist ein Hostname
Hinweis
erforderlich.
Die nachfolgende Abbildung zeigt den Startbildschirm, der nach
dem Herstellen der Verbindung mit der CU 352 geöffnet wird.
Abb. 119Herstellen der Verbindung zur CU 352
