4. Installation
Warnung
Vor dem Öffnen ist das Alarmgerät
durch Herausziehen aus der Steck-
dose vom Netz zu trennen.
1. Den Niveauschalter installieren.
Siehe die Beispiele auf Seite 84.
2. Die vier Schrauben auf der Rückseite des LC A2
entfernen und den Deckel vorsichtig anheben.
3. Eventuell vorhandene Kabel zum Summer
abklemmen.
4. Den Deckel abnehmen.
5. Das Kabel vom Niveauschalter über eine geeig-
nete Kabeleinführung in das Alarmgerät einfüh-
ren und die einzelnen Leiter an die Klemmen
anschließen.
6. Die Kabeleinführung von Hand festziehen.
7. Entsprechend Schritt 5 und 6 auch das Alarm-
relais anschließen.
8. Den Anschluss zum Summer mit Hilfe des Steck-
verbinders herstellen.
9. Den Deckel wieder anbringen.
Die Leiter dürfen nicht eingeklemmt
Achtung
werden.
10. Die vier Schrauben einsetzen und festziehen.
5. Ausführungsbeispiele
Siehe Seite 84.
Einschränkungen durch örtliche Vor-
schriften, die bezüglich des Einsatzes
Achtung
von Pumpen und Kleinhebeanlagen
bestehen, sind zu beachten.
20
6. Niveauschalter
6.1 Schwimmerschalter
Der Schwimmerschalter MS2 für die Installation in
Behältern und Schächten ist speziell für den Einsatz
in Verbindung mit den Grundfos Produkten
Liftaway B, Liftaway C 100, Unilift und PUST geeig-
net.

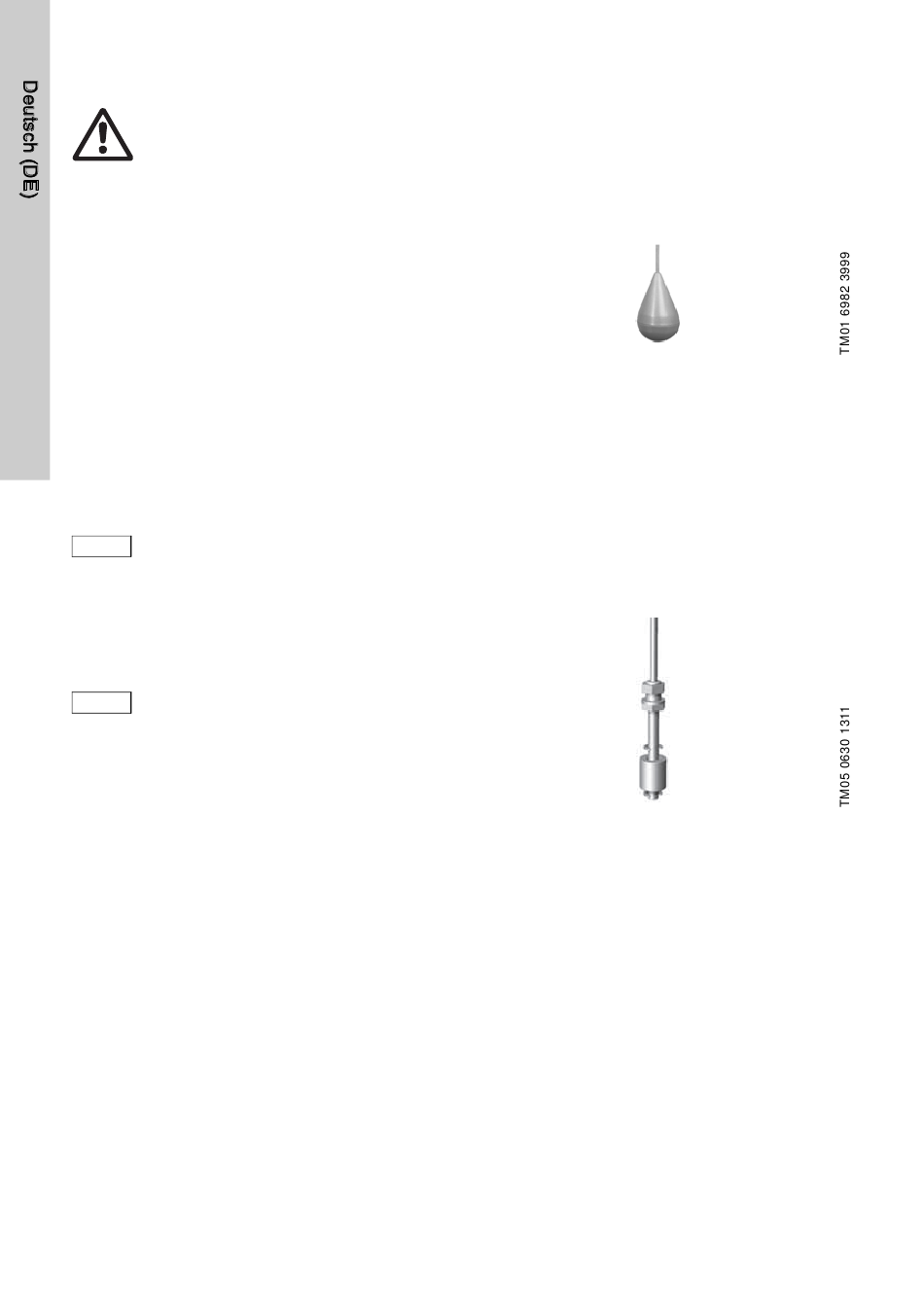

Abb. 1
Schwimmerschalter
91427145: Schwimmerschalter mit 5 m Kabel.
91427146: Schwimmerschalter mit 10 m Kabel.
91427147: Schwimmerschalter mit 20 m Kabel.
6.2 Vertikaler Niveauschalter
Der Niveauschalter für die Installation im Deckel von
Kleinhebeanlagen und kleinen Behältern ist speziell
für den Einsatz in Verbindung mit den Grundfos Pro-
dukten Sololift2 C-3, Sololift+ C-3 und Liftaway C
geeignet.
Abb. 2
Vertikaler Niveauschalter
97775337: Vertikaler Niveauschalter mit 10 m Kabel.
