8.7.24 Sanfter Druckaufbau (4.3.3)

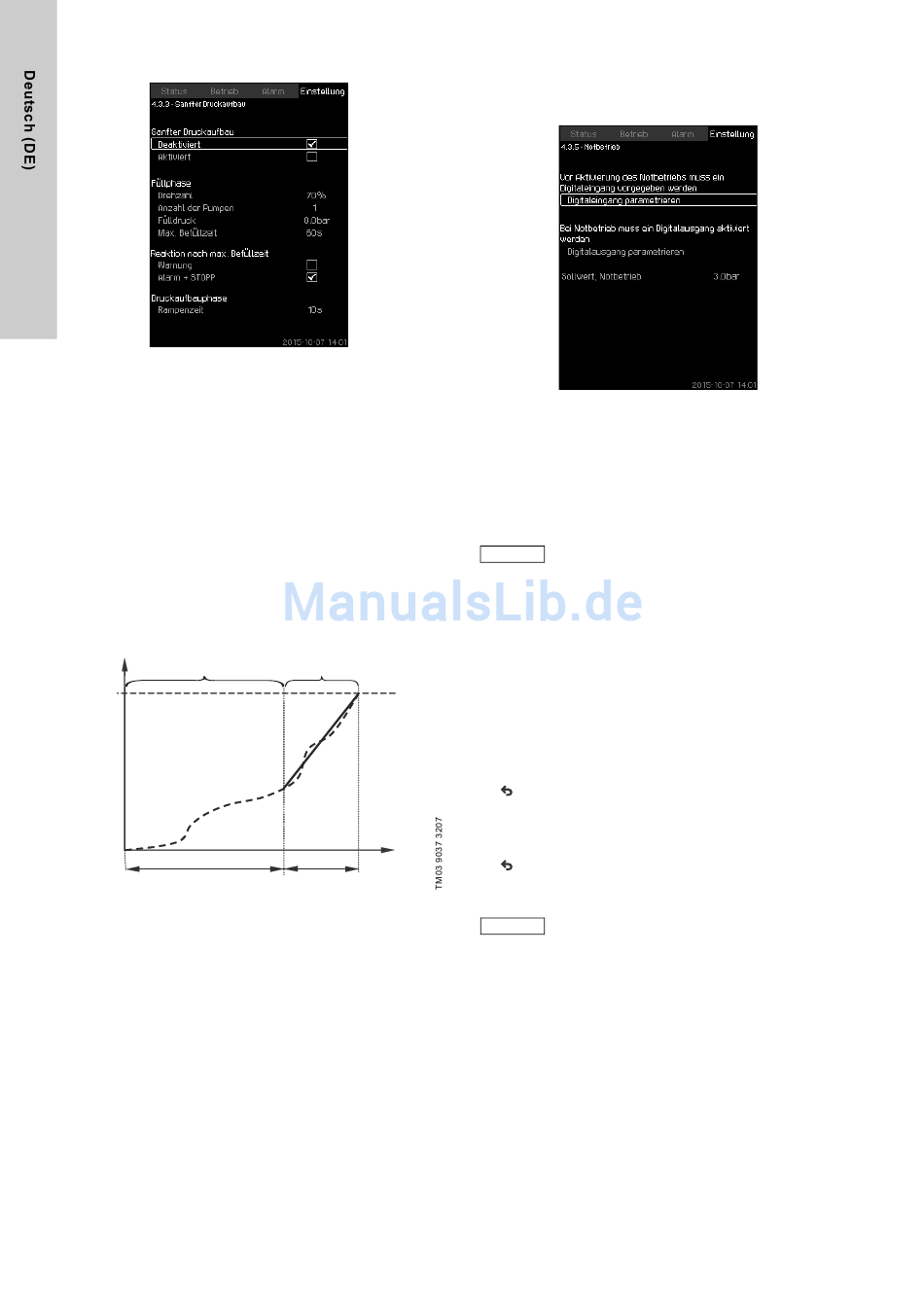

Abb. 69 Sanfter Druckaufbau
Beschreibung
Diese Funktion wird in der Regel bei Druckerhöhungsanwendun-
gen verwendet. Die Funktion gewährleistet ein sanftes Hochfah-
ren der Anlage bei z.B. leeren Rohrleitungen.
Das Hochfahren erfolgt in zwei Phasen. Siehe Abb. 70.
1. Füllphase
Die Rohrleitungen werden langsam mit Wasser aufgefüllt.
Wenn der Drucksensor in der Anlage feststellt, dass die Rohr-
leitungen gefüllt sind, beginnt Phase zwei.
2. Druckaufbauphase
Der System-Enddruck wird erhöht, bis der Sollwert erreicht
ist. Der Druckaufbau erfolgt über eine Zeitrampe. Wird der
Sollwert nicht in einer vorgegebenen Zeit erreicht, wird eine
Warnung oder ein Alarm ausgelöst. Falls gewünscht, können
die Pumpen gleichzeitig abgeschaltet werden.
H [m]
1. Füllphase
Füllzeit
Abb. 70 Füll- und Druckaufbauphase
Einstellmöglichkeiten
• Pumpendrehzahl
• Anzahl der Pumpen
• Fülldruck
• Maximale Befüllzeit
• Warnung oder Alarm mit Abschaltung.
• Rampenzeit für die Druckaufbauphase.
Einstellung über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Sanfter
Druckaufbau.
1. Wählen und einstellen:
• Drehzahl
• Anzahl der Pumpen
• Fülldruck
• Max. Befüllzeit.
2. Wählen: Warnung / Alarm + STOPP.
3. Einstellen: Rampenzeit.
4. Wählen: Aktiviert.
40
2. Druckaufbauphase
Zeit [s]
Rampenzeit
Werkseinstellung
Die Funktion ist deaktiviert.

8.7.25 Notbetrieb (4.3.5)

Abb. 71 Notbetrieb
Beschreibung
Diese Funktion wird bei Druckerhöhungsanwendungen verwen-
det. Ist diese Funktion aktiviert, laufen die Pumpen weiter, auch
wenn eine Warnung oder ein Alarm anliegt. Die Pumpen laufen
dann mit einem Sollwert, der speziell für diese Funktion einge-
stellt wird.
Bei einem Sensorfehler laufen sowohl die Haupt-
Achtung
pumpen als auch die Reservepumpen mit maximaler
Drehzahl!
Einstellmöglichkeiten
• Einrichten des Digitaleingangs
(8.7.26 Digitaleingänge
(4.3.7)).
• Einrichten des Digitalausgangs
(8.7.31 Digitalausgänge
(4.3.9)).
• Einstellen des Sollwerts für den Notbetrieb.
Einstellung über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Notbetrieb
> Digitaleingang parametrieren.
1. Den Digitaleingang wählen.
2. Wählen: Notbetrieb.
3. x 2.
4. Wählen: Digitalausgang parametrieren.
5. Den Digitalausgang wählen.
6. Wählen: Notbetrieb.
7. x 2.
8. Einstellen: Sollwert, Notbetrieb.
Wurde die Funktion wie oben beschrieben eingerich-
tet, kann sie auch über die Bildschirmseite Anlagen-
Hinweis
betriebsart (2.1.1) aktiviert werden.
