8.4.2 Anlage (1.2)

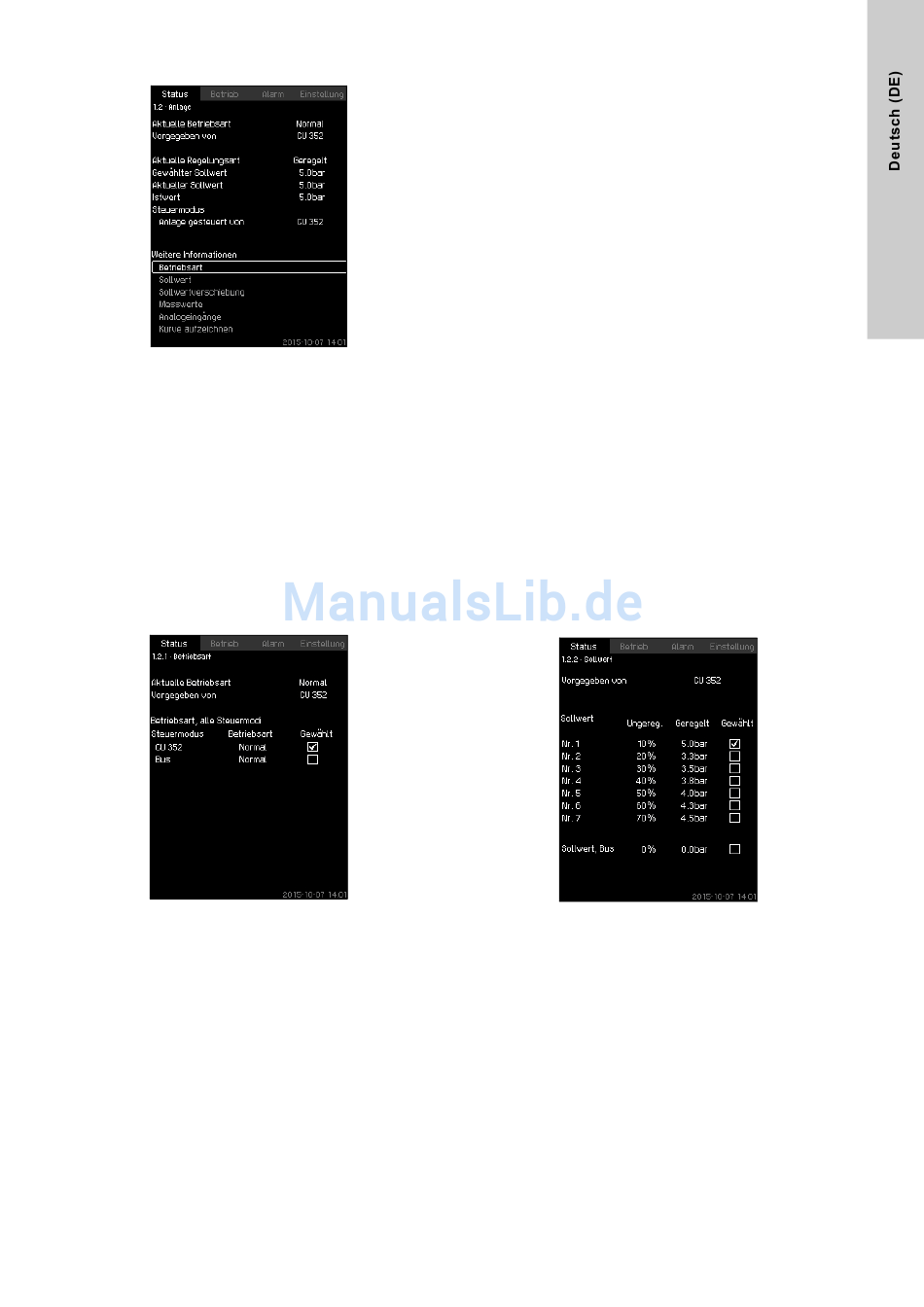

Abb. 8 Anlage
Beschreibung
Auf dieser Bildschirmseite wird der Betriebsstatus der Anlage
angezeigt. Über diese Bildschirmseite können weitere Bildschirm-
seiten mit zusätzlichen Informationen aufgerufen werden.
Dazu gehören Bildschirmseiten, die Folgendes anzeigen:
• Betriebsart
• Sollwert
• Sollwertverschiebung
• Messwerte
• Analogeingänge
• Kurve aufzeichnen
• Batteriezustand.

8.4.3 Betriebsart (1.2.1)

Abb. 9 Betriebsart
Beschreibung
Auf dieser Bildschirmseite wird angezeigt, auf welche Betriebsart
die Anlage eingestellt ist und von wo aus die Anlage geregelt
wird.

Betriebsarten

Die Control MPC verfügt über sechs unterschiedliche Betriebsar-
ten:
1. Normal
– Die Pumpen passen ihre Förderleistung an den tatsächli-
chen Bedarf an.
2. Max.
– Die Pumpen laufen mit einer konstanten, hohen Drehzahl.
In der Regel laufen alle Pumpen mit maximaler Drehzahl.
3. Benutzerdef.
– Die Pumpen laufen mit einer konstanten, vom Bediener ein-
gestellten Drehzahl. In der Regel liegt die Förderleistung
zwischen "Max." und "Min.".
4. Min.
– Die Pumpen laufen mit einer konstanten, niedrigen Dreh-
zahl. In der Regel läuft eine Pumpe mit einer Drehzahl von
70 % bezogen auf die Maximaldrehzahl.
5. Stopp
– Alle Pumpen sind abgeschaltet.
6. Notbetrieb
– Die Pumpen laufen entsprechend der auf der Bildschirm-
seite Notbetrieb (4.3.5) vorgenommenen Einstellungen.
Die geforderte Förderleistung für die nachfolgenden Betriebsar-
ten kann im Menü "Einstellung" eingegeben werden:
• Max.
• Min.
• Benutzerdefiniert
• Notbetrieb.
Siehe die Abschnitte
8.7.35 Min.-, Max.- und benutzerdefinierter
und
Betrieb (4.3.14) 8.7.25 Notbetrieb
Die aktuelle Betriebsart kann über vier verschiedene Steuermodi
vorgegeben werden:
• Störung
• Externes Signal
• CU 352
• Bus.
Steuermodus
Die Control MPC kann über einen externen Bus auf "Fernsteue-
rung" gesetzt werden (Option). In diesem Fall muss über den Bus
ein Sollwert und eine Betriebsart vorgegeben werden.
Im Menü "Einstellung" kann ausgewählt werden, ob als Steuer-
quelle die CU 352 oder der externe Bus verwendet werden soll.
Die eingestellte Steuerquelle wird auf der Bildschirmseite
"Betriebsart" angezeigt.

8.4.4 Sollwert (1.2.2)

Abb. 10 Sollwert
Beschreibung
Auf dieser Bildschirmseite wird der ausgewählte Sollwert ange-
zeigt und angegeben, ob dieser von der CU 352 oder einem
externen Bus vorgegeben wird.
Es werden außerdem alle sieben in der CU 352 eingestellten
Sollwerte sowohl für den geregelten als auch den ungeregelten
Betrieb angezeigt, darunter auch der ausgewählte Sollwert.
Da es sich um einen Statusbildschirm handelt, können keine
Einstellungen vorgenommen werden.
Die Sollwerteinstellungen können im Menü "Betrieb" oder
"Einstellung" geändert werden. Siehe Abschnitt
Sollwerte (4.1.2).
(4.3.5).
8.7.3 Alternative
