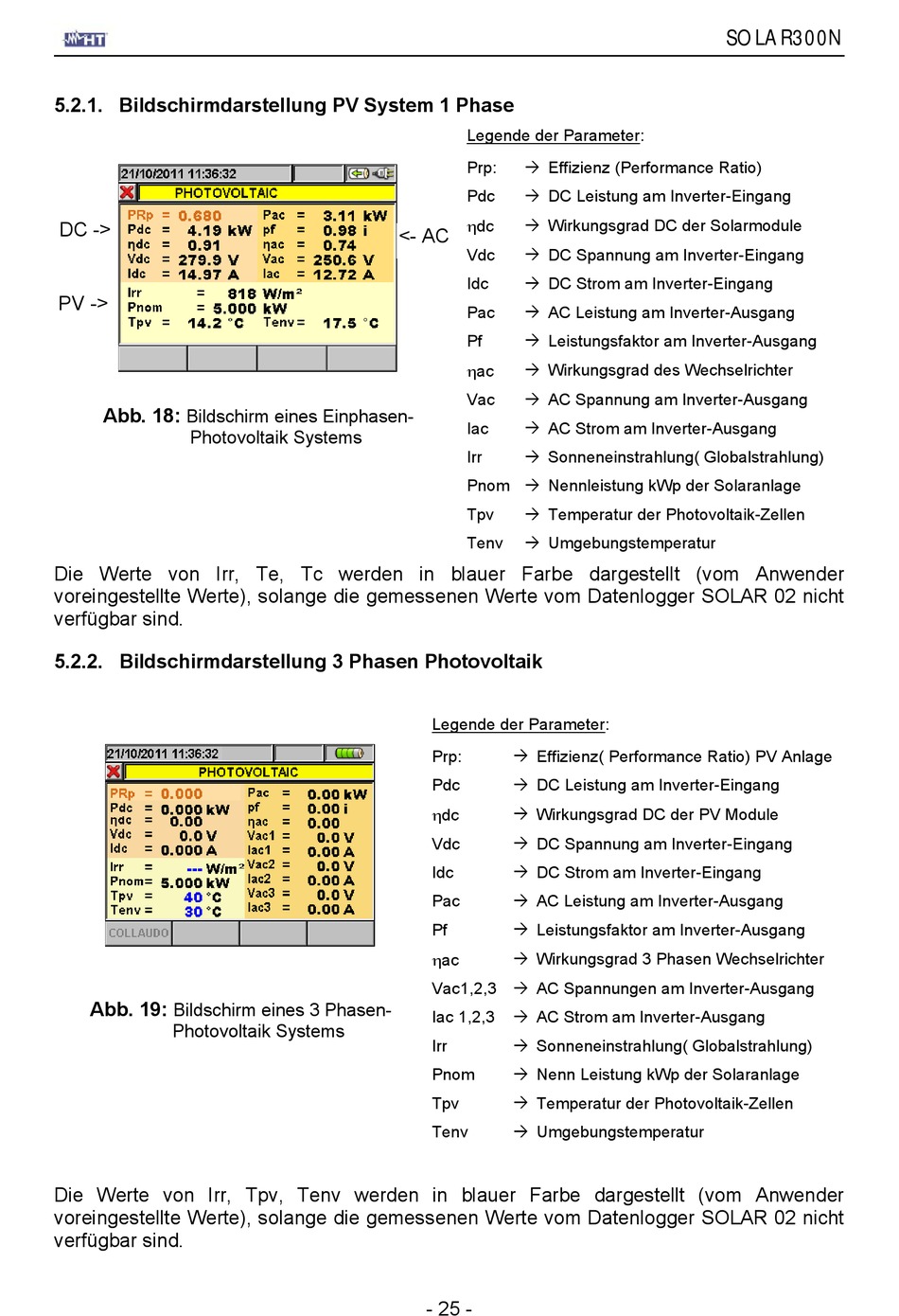

5.2.1. Bildschirmdarstellung PV System 1 Phase

DC ->
PV ->
Abb. 18:
Bildschirm eines Einphasen-
Photovoltaik Systems
Die Werte von Irr, Te, Tc werden in blauer Farbe dargestellt (vom Anwender
voreingestellte Werte), solange die gemessenen Werte vom Datenlogger SOLAR 02 nicht
verfügbar sind.

5.2.2. Bildschirmdarstellung 3 Phasen Photovoltaik

Abb. 19:
Bildschirm eines 3 Phasen-
Photovoltaik Systems
Die Werte von Irr, Tpv, Tenv werden in blauer Farbe dargestellt (vom Anwender
voreingestellte Werte), solange die gemessenen Werte vom Datenlogger SOLAR 02 nicht
verfügbar sind.
Legende der Parameter:
Prp:  Effizienz (Performance Ratio)
Pdc  DC Leistung am Inverter-Eingang
dc
 Wirkungsgrad DC der Solarmodule
<- AC
Vdc  DC Spannung am Inverter-Eingang
Idc  DC Strom am Inverter-Eingang
Pac  AC Leistung am Inverter-Ausgang
Pf  Leistungsfaktor am Inverter-Ausgang
ac
 Wirkungsgrad des Wechselrichter
Vac  AC Spannung am Inverter-Ausgang
Iac  AC Strom am Inverter-Ausgang
Irr  Sonneneinstrahlung( Globalstrahlung)
Pnom  Nennleistung kWp der Solaranlage
Tpv  Temperatur der Photovoltaik-Zellen
Tenv  Umgebungstemperatur
Legende der Parameter:
Prp:  Effizienz( Performance Ratio) PV Anlage
Pdc  DC Leistung am Inverter-Eingang
dc
 Wirkungsgrad DC der PV Module
Vdc  DC Spannung am Inverter-Eingang
Idc  DC Strom am Inverter-Eingang
Pac  AC Leistung am Inverter-Ausgang
Pf  Leistungsfaktor am Inverter-Ausgang
ac
 Wirkungsgrad 3 Phasen Wechselrichter
Vac1,2,3  AC Spannungen am Inverter-Ausgang
Iac 1,2,3  AC Strom am Inverter-Ausgang
Irr  Sonneneinstrahlung( Globalstrahlung)
Pnom  Nenn Leistung kWp der Solaranlage
Tpv  Temperatur der Photovoltaik-Zellen
Tenv  Umgebungstemperatur
