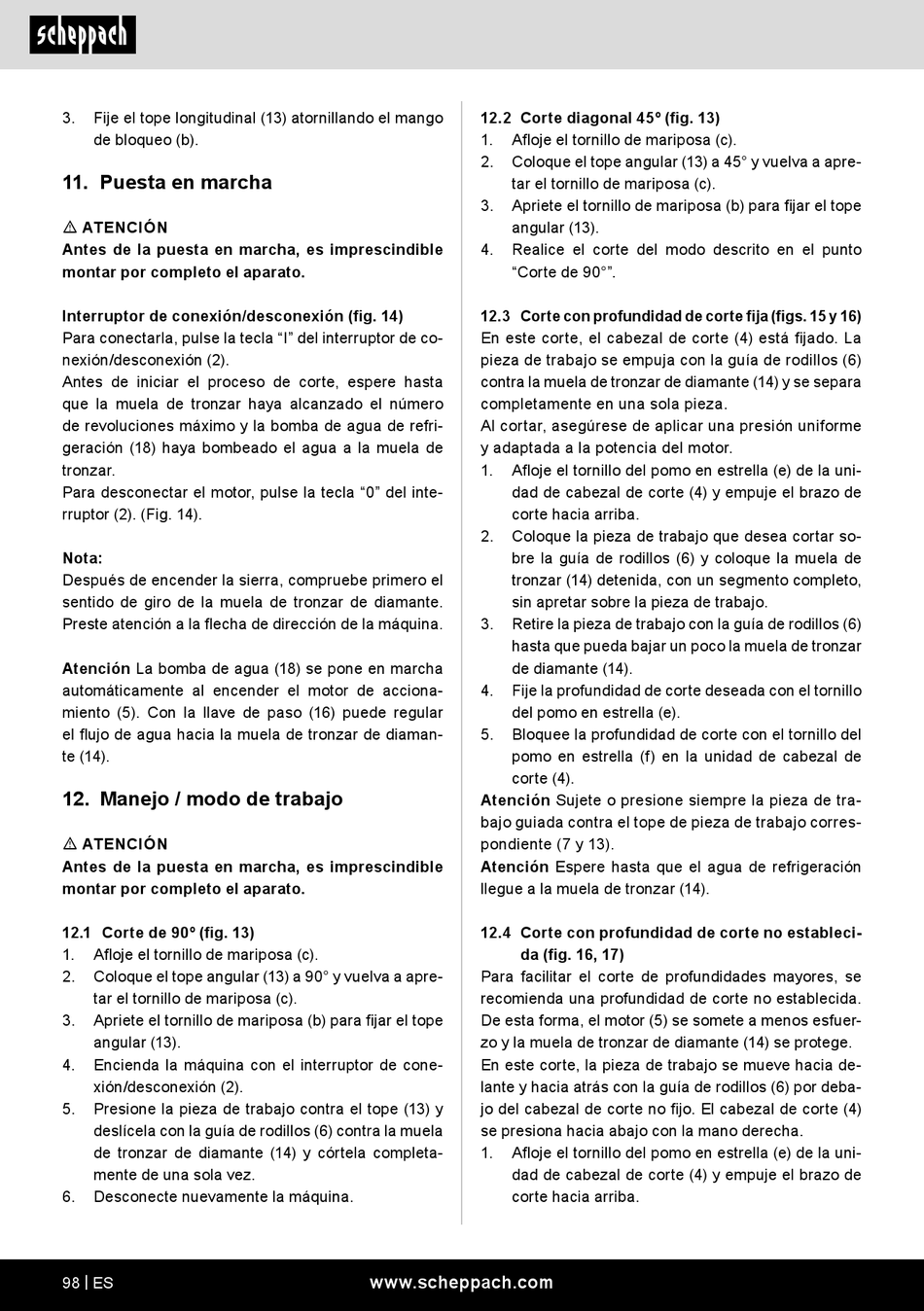

Scheppach HSM3500 Originalbetriebsanleitung Seite 98

3. Fije el tope longitudinal (13) atornillando el mango
de bloqueo (b).
11. Puesta en marcha
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
Interruptor de conexión/desconexión (fig. 14)
Para conectarla, pulse la tecla "I" del interruptor de co-
nexión/desconexión (2).
Antes de iniciar el proceso de corte, espere hasta
que la muela de tronzar haya alcanzado el número
de revoluciones máximo y la bomba de agua de refri-
geración (18) haya bombeado el agua a la muela de
tronzar.
Para desconectar el motor, pulse la tecla "0" del inte-
rruptor (2). (Fig. 14).
Nota:
Después de encender la sierra, compruebe primero el
sentido de giro de la muela de tronzar de diamante.
Preste atención a la flecha de dirección de la máquina.
Atención La bomba de agua (18) se pone en marcha
automáticamente al encender el motor de acciona-
miento (5). Con la llave de paso (16) puede regular
el flujo de agua hacia la muela de tronzar de diaman-
te (14).
12. Manejo / modo de trabajo
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
12.1 Corte de 90º (fig. 13)
1. Afloje el tornillo de mariposa (c).
2. Coloque el tope angular (13) a 90° y vuelva a apre-
tar el tornillo de mariposa (c).
3. Apriete el tornillo de mariposa (b) para fijar el tope
angular (13).
4. Encienda la máquina con el interruptor de cone-
xión/desconexión (2).
5. Presione la pieza de trabajo contra el tope (13) y
deslícela con la guía de rodillos (6) contra la muela
de tronzar de diamante (14) y córtela completa-
mente de una sola vez.
6. Desconecte nuevamente la máquina.
98 | ES
12.2 Corte diagonal 45º (fig. 13)
1. Afloje el tornillo de mariposa (c).
2. Coloque el tope angular (13) a 45° y vuelva a apre-
tar el tornillo de mariposa (c).
3. Apriete el tornillo de mariposa (b) para fijar el tope
angular (13).
4. Realice el corte del modo descrito en el punto
"Corte de 90°".
12.3 Corte con profundidad de corte fija (figs. 15 y 16)
En este corte, el cabezal de corte (4) está fijado. La
pieza de trabajo se empuja con la guía de rodillos (6)
contra la muela de tronzar de diamante (14) y se separa
completamente en una sola pieza.
Al cortar, asegúrese de aplicar una presión uniforme
y adaptada a la potencia del motor.
1. Afloje el tornillo del pomo en estrella (e) de la uni-
dad de cabezal de corte (4) y empuje el brazo de
corte hacia arriba.
2. Coloque la pieza de trabajo que desea cortar so-
bre la guía de rodillos (6) y coloque la muela de
tronzar (14) detenida, con un segmento completo,
sin apretar sobre la pieza de trabajo.
3. Retire la pieza de trabajo con la guía de rodillos (6)
hasta que pueda bajar un poco la muela de tronzar
de diamante (14).
4. Fije la profundidad de corte deseada con el tornillo
del pomo en estrella (e).
5. Bloquee la profundidad de corte con el tornillo del
pomo en estrella (f) en la unidad de cabezal de
corte (4).
Atención Sujete o presione siempre la pieza de tra-
bajo guiada contra el tope de pieza de trabajo corres-
pondiente (7 y 13).
Atención Espere hasta que el agua de refrigeración
llegue a la muela de tronzar (14).
12.4 Corte con profundidad de corte no estableci-
da (fig. 16, 17)
Para facilitar el corte de profundidades mayores, se
recomienda una profundidad de corte no establecida.
De esta forma, el motor (5) se somete a menos esfuer-
zo y la muela de tronzar de diamante (14) se protege.
En este corte, la pieza de trabajo se mueve hacia de-
lante y hacia atrás con la guía de rodillos (6) por deba-
jo del cabezal de corte no fijo. El cabezal de corte (4)
se presiona hacia abajo con la mano derecha.
1. Afloje el tornillo del pomo en estrella (e) de la uni-
dad de cabezal de corte (4) y empuje el brazo de
corte hacia arriba.
