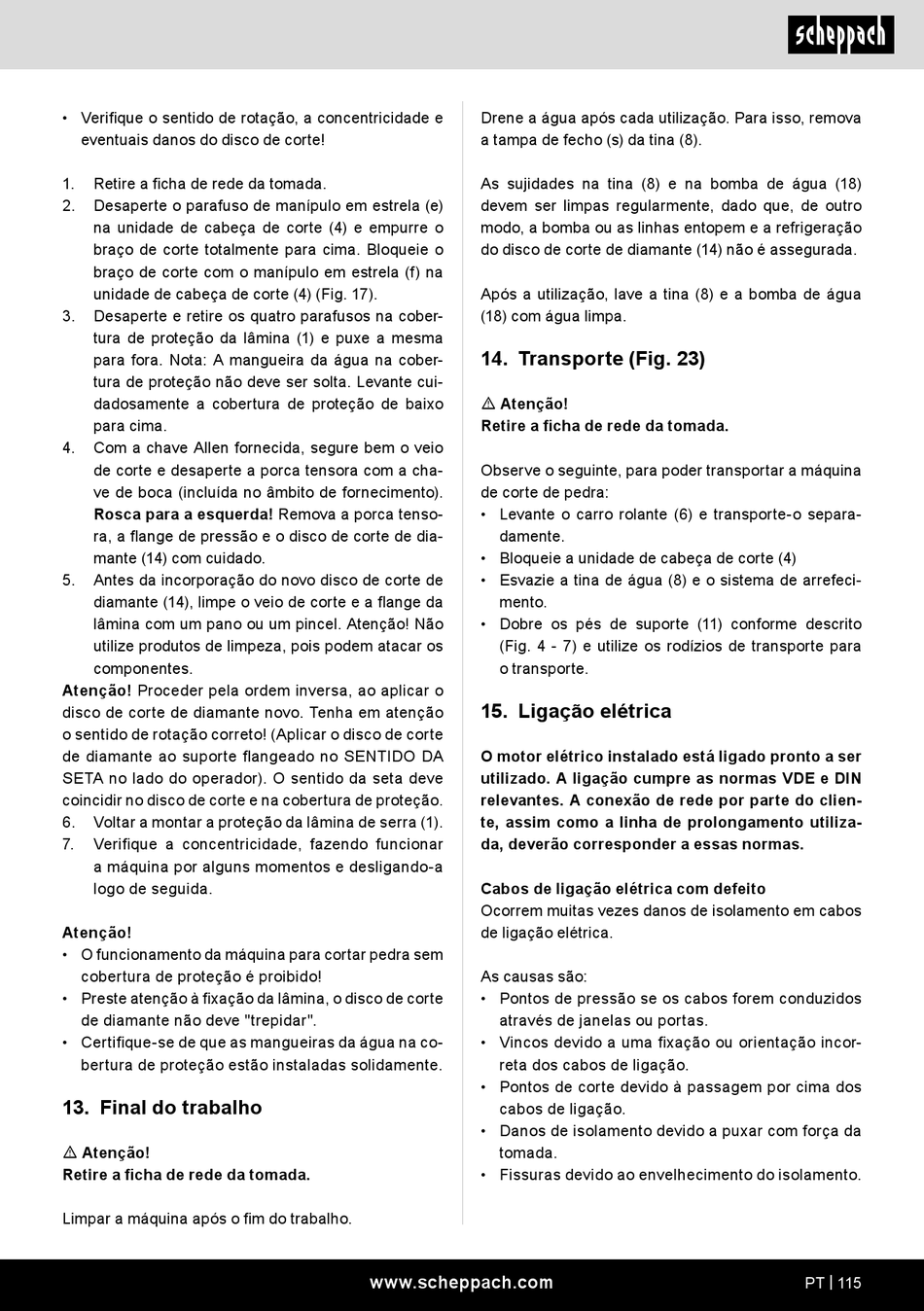

Scheppach HSM3500 Originalbetriebsanleitung Seite 115

• Verifique o sentido de rotação, a concentricidade e
eventuais danos do disco de corte!
1. Retire a ficha de rede da tomada.
2. Desaperte o parafuso de manípulo em estrela (e)
na unidade de cabeça de corte (4) e empurre o
braço de corte totalmente para cima. Bloqueie o
braço de corte com o manípulo em estrela (f) na
unidade de cabeça de corte (4) (Fig. 17).
3. Desaperte e retire os quatro parafusos na cober-
tura de proteção da lâmina (1) e puxe a mesma
para fora. Nota: A mangueira da água na cober-
tura de proteção não deve ser solta. Levante cui-
dadosamente a cobertura de proteção de baixo
para cima.
4. Com a chave Allen fornecida, segure bem o veio
de corte e desaperte a porca tensora com a cha-
ve de boca (incluída no âmbito de fornecimento).
Rosca para a esquerda! Remova a porca tenso-
ra, a flange de pressão e o disco de corte de dia-
mante (14) com cuidado.
5. Antes da incorporação do novo disco de corte de
diamante (14), limpe o veio de corte e a flange da
lâmina com um pano ou um pincel. Atenção! Não
utilize produtos de limpeza, pois podem atacar os
componentes.
Atenção! Proceder pela ordem inversa, ao aplicar o
disco de corte de diamante novo. Tenha em atenção
o sentido de rotação correto! (Aplicar o disco de corte
de diamante ao suporte flangeado no SENTIDO DA
SETA no lado do operador). O sentido da seta deve
coincidir no disco de corte e na cobertura de proteção.
6. Voltar a montar a proteção da lâmina de serra (1).
7. Verifique a concentricidade, fazendo funcionar
a máquina por alguns momentos e desligando-a
logo de seguida.
Atenção!
• O funcionamento da máquina para cortar pedra sem
cobertura de proteção é proibido!
• Preste atenção à fixação da lâmina, o disco de corte
de diamante não deve "trepidar".
• Certifique-se de que as mangueiras da água na co-
bertura de proteção estão instaladas solidamente.
13. Final do trabalho
m Atenção!
Retire a ficha de rede da tomada.
Limpar a máquina após o fim do trabalho.
Drene a água após cada utilização. Para isso, remova
a tampa de fecho (s) da tina (8).
As sujidades na tina (8) e na bomba de água (18)
devem ser limpas regularmente, dado que, de outro
modo, a bomba ou as linhas entopem e a refrigeração
do disco de corte de diamante (14) não é assegurada.
Após a utilização, lave a tina (8) e a bomba de água
(18) com água limpa.
14. Transporte (Fig. 23)
m Atenção!
Retire a ficha de rede da tomada.
Observe o seguinte, para poder transportar a máquina
de corte de pedra:
• Levante o carro rolante (6) e transporte-o separa-
damente.
• Bloqueie a unidade de cabeça de corte (4)
• Esvazie a tina de água (8) e o sistema de arrefeci-
mento.
• Dobre os pés de suporte (11) conforme descrito
(Fig. 4 - 7) e utilize os rodízios de transporte para
o transporte.
15. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação cumpre as normas VDE e DIN
relevantes. A conexão de rede por parte do clien-
te, assim como a linha de prolongamento utiliza-
da, deverão corresponder a essas normas.
Cabos de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas são:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Vincos devido a uma fixação ou orientação incor-
reta dos cabos de ligação.
• Pontos de corte devido à passagem por cima dos
cabos de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido ao envelhecimento do isolamento.
