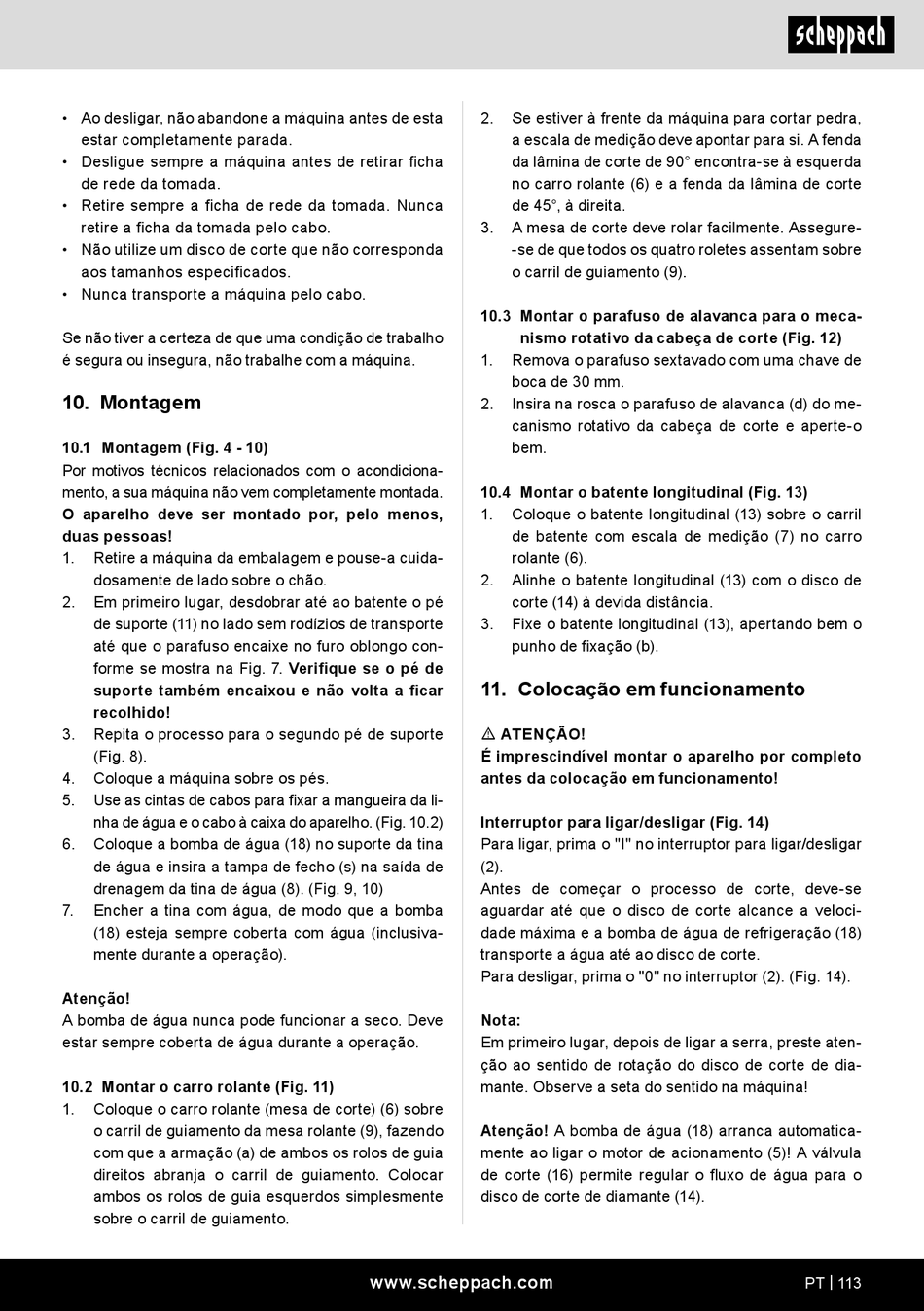

• Ao desligar, não abandone a máquina antes de esta
estar completamente parada.
• Desligue sempre a máquina antes de retirar ficha
de rede da tomada.
• Retire sempre a ficha de rede da tomada. Nunca
retire a ficha da tomada pelo cabo.
• Não utilize um disco de corte que não corresponda
aos tamanhos especificados.
• Nunca transporte a máquina pelo cabo.
Se não tiver a certeza de que uma condição de trabalho
é segura ou insegura, não trabalhe com a máquina.
10. Montagem
10.1 Montagem (Fig. 4 - 10)
Por motivos técnicos relacionados com o acondiciona-
mento, a sua máquina não vem completamente montada.
O aparelho deve ser montado por, pelo menos,
duas pessoas!
1. Retire a máquina da embalagem e pouse-a cuida-
dosamente de lado sobre o chão.
2. Em primeiro lugar, desdobrar até ao batente o pé
de suporte (11) no lado sem rodízios de transporte
até que o parafuso encaixe no furo oblongo con-
forme se mostra na Fig. 7. Verifique se o pé de
suporte também encaixou e não volta a ficar
recolhido!
3. Repita o processo para o segundo pé de suporte
(Fig. 8).
4. Coloque a máquina sobre os pés.
5. Use as cintas de cabos para fixar a mangueira da li-
nha de água e o cabo à caixa do aparelho. (Fig. 10.2)
6. Coloque a bomba de água (18) no suporte da tina
de água e insira a tampa de fecho (s) na saída de
drenagem da tina de água (8). (Fig. 9, 10)
7. Encher a tina com água, de modo que a bomba
(18) esteja sempre coberta com água (inclusiva-
mente durante a operação).
Atenção!
A bomba de água nunca pode funcionar a seco. Deve
estar sempre coberta de água durante a operação.
10.2 Montar o carro rolante (Fig. 11)
1. Coloque o carro rolante (mesa de corte) (6) sobre
o carril de guiamento da mesa rolante (9), fazendo
com que a armação (a) de ambos os rolos de guia
direitos abranja o carril de guiamento. Colocar
ambos os rolos de guia esquerdos simplesmente
sobre o carril de guiamento.
2. Se estiver à frente da máquina para cortar pedra,
a escala de medição deve apontar para si. A fenda
da lâmina de corte de 90° encontra-se à esquerda
no carro rolante (6) e a fenda da lâmina de corte
de 45°, à direita.
3. A mesa de corte deve rolar facilmente. Assegure-
-se de que todos os quatro roletes assentam sobre
o carril de guiamento (9).
10.3 Montar o parafuso de alavanca para o meca-
nismo rotativo da cabeça de corte (Fig. 12)
1. Remova o parafuso sextavado com uma chave de
boca de 30 mm.
2. Insira na rosca o parafuso de alavanca (d) do me-
canismo rotativo da cabeça de corte e aperte-o
bem.
10.4 Montar o batente longitudinal (Fig. 13)
1. Coloque o batente longitudinal (13) sobre o carril
de batente com escala de medição (7) no carro
rolante (6).
2. Alinhe o batente longitudinal (13) com o disco de
corte (14) à devida distância.
3. Fixe o batente longitudinal (13), apertando bem o
punho de fixação (b).
11. Colocação em funcionamento
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
Interruptor para ligar/desligar (Fig. 14)
Para ligar, prima o "I" no interruptor para ligar/desligar
(2).
Antes de começar o processo de corte, deve-se
aguardar até que o disco de corte alcance a veloci-
dade máxima e a bomba de água de refrigeração (18)
transporte a água até ao disco de corte.
Para desligar, prima o "0" no interruptor (2). (Fig. 14).
Nota:
Em primeiro lugar, depois de ligar a serra, preste aten-
ção ao sentido de rotação do disco de corte de dia-
mante. Observe a seta do sentido na máquina!
Atenção! A bomba de água (18) arranca automatica-
mente ao ligar o motor de acionamento (5)! A válvula
de corte (16) permite regular o fluxo de água para o
disco de corte de diamante (14).
