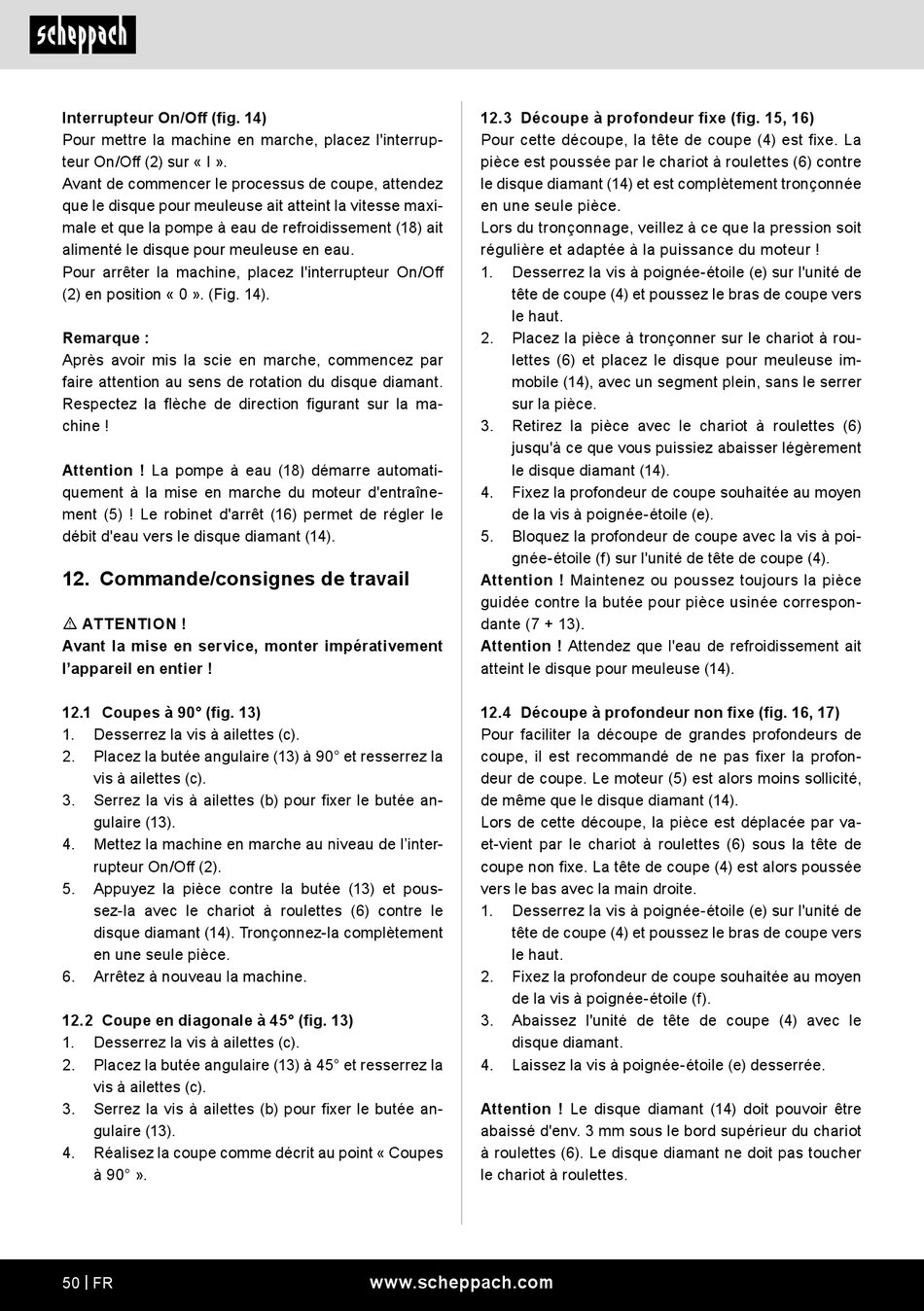

Interrupteur On/Off (fig. 14)
Pour mettre la machine en marche, placez l'interrup-
teur On/Off (2) sur « I ».
Avant de commencer le processus de coupe, attendez
que le disque pour meuleuse ait atteint la vitesse maxi-
male et que la pompe à eau de refroidissement (18) ait
alimenté le disque pour meuleuse en eau.
Pour arrêter la machine, placez l'interrupteur On/Off
(2) en position « 0 ». (Fig. 14).
Remarque :
Après avoir mis la scie en marche, commencez par
faire attention au sens de rotation du disque diamant.
Respectez la flèche de direction figurant sur la ma-
chine !
Attention ! La pompe à eau (18) démarre automati-
quement à la mise en marche du moteur d'entraîne-
ment (5) ! Le robinet d'arrêt (16) permet de régler le
débit d'eau vers le disque diamant (14).
12. Commande/consignes de travail
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
12.1 Coupes à 90° (fig. 13)
1. Desserrez la vis à ailettes (c).
2. Placez la butée angulaire (13) à 90° et resserrez la
vis à ailettes (c).
3. Serrez la vis à ailettes (b) pour fixer le butée an-
gulaire (13).
4. Mettez la machine en marche au niveau de l'inter-
rupteur On/Off (2).
5. Appuyez la pièce contre la butée (13) et pous-
sez-la avec le chariot à roulettes (6) contre le
disque diamant (14). Tronçonnez-la complètement
en une seule pièce.
6. Arrêtez à nouveau la machine.
12.2 Coupe en diagonale à 45° (fig. 13)
1. Desserrez la vis à ailettes (c).
2. Placez la butée angulaire (13) à 45° et resserrez la
vis à ailettes (c).
3. Serrez la vis à ailettes (b) pour fixer le butée an-
gulaire (13).
4. Réalisez la coupe comme décrit au point « Coupes
à 90° ».
50 | FR
12.3 Découpe à profondeur fixe (fig. 15, 16)
Pour cette découpe, la tête de coupe (4) est fixe. La
pièce est poussée par le chariot à roulettes (6) contre
le disque diamant (14) et est complètement tronçonnée
en une seule pièce.
Lors du tronçonnage, veillez à ce que la pression soit
régulière et adaptée à la puissance du moteur !
1. Desserrez la vis à poignée-étoile (e) sur l'unité de
tête de coupe (4) et poussez le bras de coupe vers
le haut.
2. Placez la pièce à tronçonner sur le chariot à rou-
lettes (6) et placez le disque pour meuleuse im-
mobile (14), avec un segment plein, sans le serrer
sur la pièce.
3. Retirez la pièce avec le chariot à roulettes (6)
jusqu'à ce que vous puissiez abaisser légèrement
le disque diamant (14).
4. Fixez la profondeur de coupe souhaitée au moyen
de la vis à poignée-étoile (e).
5. Bloquez la profondeur de coupe avec la vis à poi-
gnée-étoile (f) sur l'unité de tête de coupe (4).
Attention ! Maintenez ou poussez toujours la pièce
guidée contre la butée pour pièce usinée correspon-
dante (7 + 13).
Attention ! Attendez que l'eau de refroidissement ait
atteint le disque pour meuleuse (14).
12.4 Découpe à profondeur non fixe (fig. 16, 17)
Pour faciliter la découpe de grandes profondeurs de
coupe, il est recommandé de ne pas fixer la profon-
deur de coupe. Le moteur (5) est alors moins sollicité,
de même que le disque diamant (14).
Lors de cette découpe, la pièce est déplacée par va-
et-vient par le chariot à roulettes (6) sous la tête de
coupe non fixe. La tête de coupe (4) est alors poussée
vers le bas avec la main droite.
1. Desserrez la vis à poignée-étoile (e) sur l'unité de
tête de coupe (4) et poussez le bras de coupe vers
le haut.
2. Fixez la profondeur de coupe souhaitée au moyen
de la vis à poignée-étoile (f).
3. Abaissez l'unité de tête de coupe (4) avec le
disque diamant.
4. Laissez la vis à poignée-étoile (e) desserrée.
Attention ! Le disque diamant (14) doit pouvoir être
abaissé d'env. 3 mm sous le bord supérieur du chariot
à roulettes (6). Le disque diamant ne doit pas toucher
le chariot à roulettes.
