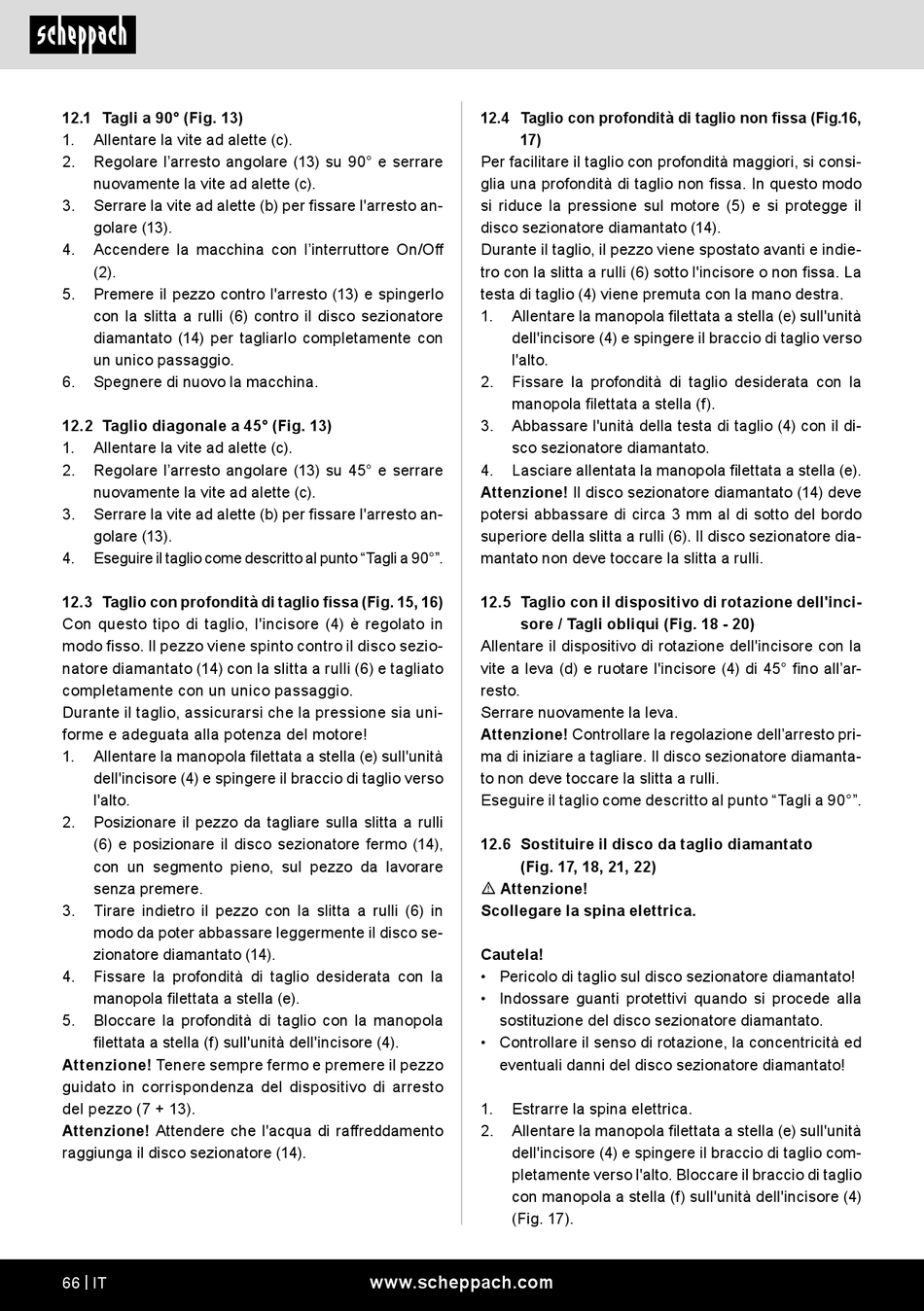

12.1 Tagli a 90° (Fig. 13)
1. Allentare la vite ad alette (c).
2. Regolare l'arresto angolare (13) su 90° e serrare
nuovamente la vite ad alette (c).
3. Serrare la vite ad alette (b) per fissare l'arresto an-
golare (13).
4. Accendere la macchina con l'interruttore On/Off
(2).
5. Premere il pezzo contro l'arresto (13) e spingerlo
con la slitta a rulli (6) contro il disco sezionatore
diamantato (14) per tagliarlo completamente con
un unico passaggio.
6. Spegnere di nuovo la macchina.
12.2 Taglio diagonale a 45° (Fig. 13)
1. Allentare la vite ad alette (c).
2. Regolare l'arresto angolare (13) su 45° e serrare
nuovamente la vite ad alette (c).
3. Serrare la vite ad alette (b) per fissare l'arresto an-
golare (13).
4. Eseguire il taglio come descritto al punto "Tagli a 90°".
12.3 Taglio con profondità di taglio fissa (Fig. 15, 16)
Con questo tipo di taglio, l'incisore (4) è regolato in
modo fisso. Il pezzo viene spinto contro il disco sezio-
natore diamantato (14) con la slitta a rulli (6) e tagliato
completamente con un unico passaggio.
Durante il taglio, assicurarsi che la pressione sia uni-
forme e adeguata alla potenza del motore!
1. Allentare la manopola filettata a stella (e) sull'unità
dell'incisore (4) e spingere il braccio di taglio verso
l'alto.
2. Posizionare il pezzo da tagliare sulla slitta a rulli
(6) e posizionare il disco sezionatore fermo (14),
con un segmento pieno, sul pezzo da lavorare
senza premere.
3. Tirare indietro il pezzo con la slitta a rulli (6) in
modo da poter abbassare leggermente il disco se-
zionatore diamantato (14).
4. Fissare la profondità di taglio desiderata con la
manopola filettata a stella (e).
5. Bloccare la profondità di taglio con la manopola
filettata a stella (f) sull'unità dell'incisore (4).
Attenzione! Tenere sempre fermo e premere il pezzo
guidato in corrispondenza del dispositivo di arresto
del pezzo (7 + 13).
Attenzione! Attendere che l'acqua di raffreddamento
raggiunga il disco sezionatore (14).
66 | IT
12.4 Taglio con profondità di taglio non fissa (Fig.16,
17)
Per facilitare il taglio con profondità maggiori, si consi-
glia una profondità di taglio non fissa. In questo modo
si riduce la pressione sul motore (5) e si protegge il
disco sezionatore diamantato (14).
Durante il taglio, il pezzo viene spostato avanti e indie-
tro con la slitta a rulli (6) sotto l'incisore o non fissa. La
testa di taglio (4) viene premuta con la mano destra.
1. Allentare la manopola filettata a stella (e) sull'unità
dell'incisore (4) e spingere il braccio di taglio verso
l'alto.
2. Fissare la profondità di taglio desiderata con la
manopola filettata a stella (f).
3. Abbassare l'unità della testa di taglio (4) con il di-
sco sezionatore diamantato.
4. Lasciare allentata la manopola filettata a stella (e).
Attenzione! Il disco sezionatore diamantato (14) deve
potersi abbassare di circa 3 mm al di sotto del bordo
superiore della slitta a rulli (6). Il disco sezionatore dia-
mantato non deve toccare la slitta a rulli.
12.5 Taglio con il dispositivo di rotazione dell'inci-
sore / Tagli obliqui (Fig. 18 - 20)
Allentare il dispositivo di rotazione dell'incisore con la
vite a leva (d) e ruotare l'incisore (4) di 45° fino all'ar-
resto.
Serrare nuovamente la leva.
Attenzione! Controllare la regolazione dell'arresto pri-
ma di iniziare a tagliare. Il disco sezionatore diamanta-
to non deve toccare la slitta a rulli.
Eseguire il taglio come descritto al punto "Tagli a 90°".
12.6 Sostituire il disco da taglio diamantato
(Fig. 17, 18, 21, 22)
m Attenzione!
Scollegare la spina elettrica.
Cautela!
• Pericolo di taglio sul disco sezionatore diamantato!
• Indossare guanti protettivi quando si procede alla
sostituzione del disco sezionatore diamantato.
• Controllare il senso di rotazione, la concentricità ed
eventuali danni del disco sezionatore diamantato!
1. Estrarre la spina elettrica.
2. Allentare la manopola filettata a stella (e) sull'unità
dell'incisore (4) e spingere il braccio di taglio com-
pletamente verso l'alto. Bloccare il braccio di taglio
con manopola a stella (f) sull'unità dell'incisore (4)
(Fig. 17).
