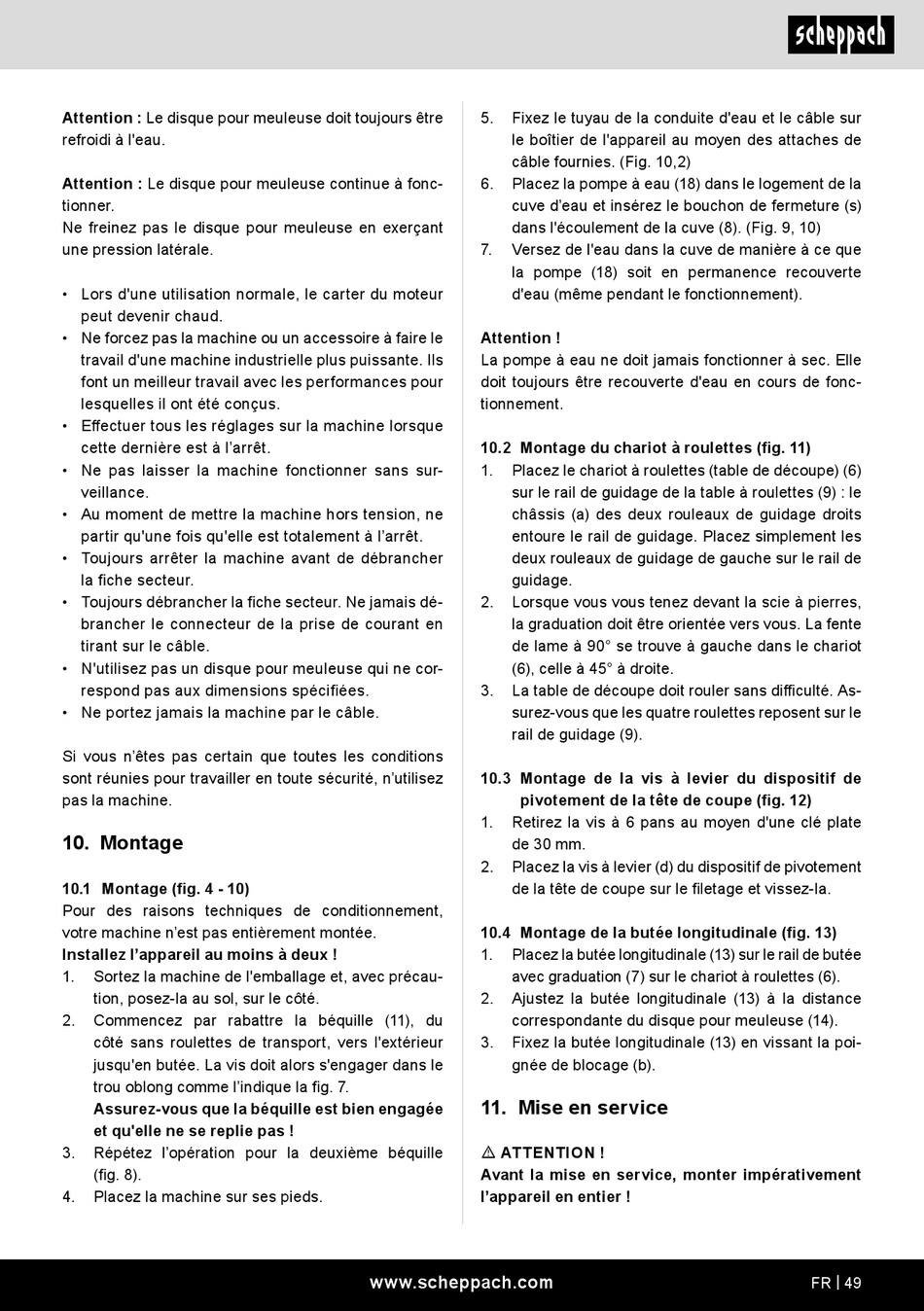

Attention : Le disque pour meuleuse doit toujours être
refroidi à l'eau.
Attention : Le disque pour meuleuse continue à fonc-
tionner.
Ne freinez pas le disque pour meuleuse en exerçant
une pression latérale.
• Lors d'une utilisation normale, le carter du moteur
peut devenir chaud.
• Ne forcez pas la machine ou un accessoire à faire le
travail d'une machine industrielle plus puissante. Ils
font un meilleur travail avec les performances pour
lesquelles il ont été conçus.
• Effectuer tous les réglages sur la machine lorsque
cette dernière est à l'arrêt.
• Ne pas laisser la machine fonctionner sans sur-
veillance.
• Au moment de mettre la machine hors tension, ne
partir qu'une fois qu'elle est totalement à l'arrêt.
• Toujours arrêter la machine avant de débrancher
la fiche secteur.
• Toujours débrancher la fiche secteur. Ne jamais dé-
brancher le connecteur de la prise de courant en
tirant sur le câble.
• N'utilisez pas un disque pour meuleuse qui ne cor-
respond pas aux dimensions spécifiées.
• Ne portez jamais la machine par le câble.
Si vous n'êtes pas certain que toutes les conditions
sont réunies pour travailler en toute sécurité, n'utilisez
pas la machine.
10. Montage
10.1 Montage (fig. 4 - 10)
Pour des raisons techniques de conditionnement,
votre machine n'est pas entièrement montée.
Installez l'appareil au moins à deux !
1. Sortez la machine de l'emballage et, avec précau-
tion, posez-la au sol, sur le côté.
2. Commencez par rabattre la béquille (11), du
côté sans roulettes de transport, vers l'extérieur
jusqu'en butée. La vis doit alors s'engager dans le
trou oblong comme l'indique la fig. 7.
Assurez-vous que la béquille est bien engagée
et qu'elle ne se replie pas !
3. Répétez l'opération pour la deuxième béquille
(fig. 8).
4. Placez la machine sur ses pieds.
5. Fixez le tuyau de la conduite d'eau et le câble sur
le boîtier de l'appareil au moyen des attaches de
câble fournies. (Fig. 10,2)
6. Placez la pompe à eau (18) dans le logement de la
cuve d'eau et insérez le bouchon de fermeture (s)
dans l'écoulement de la cuve (8). (Fig. 9, 10)
7. Versez de l'eau dans la cuve de manière à ce que
la pompe (18) soit en permanence recouverte
d'eau (même pendant le fonctionnement).
Attention !
La pompe à eau ne doit jamais fonctionner à sec. Elle
doit toujours être recouverte d'eau en cours de fonc-
tionnement.
10.2 Montage du chariot à roulettes (fig. 11)
1. Placez le chariot à roulettes (table de découpe) (6)
sur le rail de guidage de la table à roulettes (9) : le
châssis (a) des deux rouleaux de guidage droits
entoure le rail de guidage. Placez simplement les
deux rouleaux de guidage de gauche sur le rail de
guidage.
2. Lorsque vous vous tenez devant la scie à pierres,
la graduation doit être orientée vers vous. La fente
de lame à 90° se trouve à gauche dans le chariot
(6), celle à 45° à droite.
3. La table de découpe doit rouler sans difficulté. As-
surez-vous que les quatre roulettes reposent sur le
rail de guidage (9).
10.3 Montage de la vis à levier du dispositif de
pivotement de la tête de coupe (fig. 12)
1. Retirez la vis à 6 pans au moyen d'une clé plate
de 30 mm.
2. Placez la vis à levier (d) du dispositif de pivotement
de la tête de coupe sur le filetage et vissez-la.
10.4 Montage de la butée longitudinale (fig. 13)
1. Placez la butée longitudinale (13) sur le rail de butée
avec graduation (7) sur le chariot à roulettes (6).
2. Ajustez la butée longitudinale (13) à la distance
correspondante du disque pour meuleuse (14).
3. Fixez la butée longitudinale (13) en vissant la poi-
gnée de blocage (b).
11. Mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
