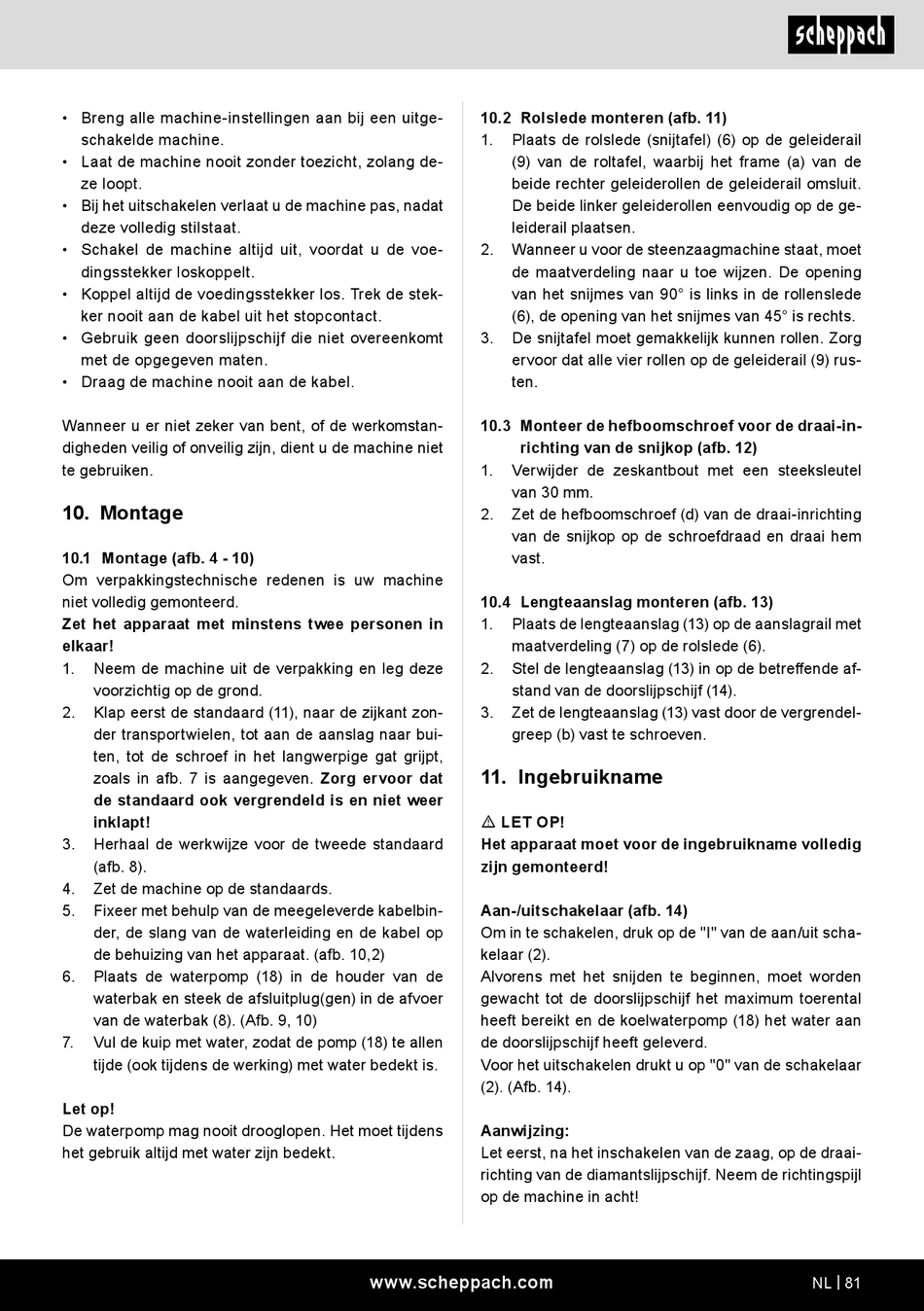

• Breng alle machine-instellingen aan bij een uitge-
schakelde machine.
• Laat de machine nooit zonder toezicht, zolang de-
ze loopt.
• Bij het uitschakelen verlaat u de machine pas, nadat
deze volledig stilstaat.
• Schakel de machine altijd uit, voordat u de voe-
dingsstekker loskoppelt.
• Koppel altijd de voedingsstekker los. Trek de stek-
ker nooit aan de kabel uit het stopcontact.
• Gebruik geen doorslijpschijf die niet overeenkomt
met de opgegeven maten.
• Draag de machine nooit aan de kabel.
Wanneer u er niet zeker van bent, of de werkomstan-
digheden veilig of onveilig zijn, dient u de machine niet
te gebruiken.
10. Montage
10.1 Montage (afb. 4 - 10)
Om verpakkingstechnische redenen is uw machine
niet volledig gemonteerd.
Zet het apparaat met minstens twee personen in
elkaar!
1.
Neem de machine uit de verpakking en leg deze
voorzichtig op de grond.
2.
Klap eerst de standaard (11), naar de zijkant zon-
der transportwielen, tot aan de aanslag naar bui-
ten, tot de schroef in het langwerpige gat grijpt,
zoals in afb. 7 is aangegeven. Zorg ervoor dat
de standaard ook vergrendeld is en niet weer
inklapt!
3.
Herhaal de werkwijze voor de tweede standaard
(afb. 8).
4.
Zet de machine op de standaards.
5.
Fixeer met behulp van de meegeleverde kabelbin-
der, de slang van de waterleiding en de kabel op
de behuizing van het apparaat. (afb. 10,2)
6.
Plaats de waterpomp (18) in de houder van de
waterbak en steek de afsluitplug(gen) in de afvoer
van de waterbak (8). (Afb. 9, 10)
7.
Vul de kuip met water, zodat de pomp (18) te allen
tijde (ook tijdens de werking) met water bedekt is.
Let op!
De waterpomp mag nooit drooglopen. Het moet tijdens
het gebruik altijd met water zijn bedekt.
10.2 Rolslede monteren (afb. 11)
1.
Plaats de rolslede (snijtafel) (6) op de geleiderail
(9) van de roltafel, waarbij het frame (a) van de
beide rechter geleiderollen de geleiderail omsluit.
De beide linker geleiderollen eenvoudig op de ge-
leiderail plaatsen.
2.
Wanneer u voor de steenzaagmachine staat, moet
de maatverdeling naar u toe wijzen. De opening
van het snijmes van 90° is links in de rollenslede
(6), de opening van het snijmes van 45° is rechts.
3.
De snijtafel moet gemakkelijk kunnen rollen. Zorg
ervoor dat alle vier rollen op de geleiderail (9) rus-
ten.
10.3 Monteer de hefboomschroef voor de draai-in-
richting van de snijkop (afb. 12)
1.
Verwijder de zeskantbout met een steeksleutel
van 30 mm.
2.
Zet de hefboomschroef (d) van de draai-inrichting
van de snijkop op de schroefdraad en draai hem
vast.
10.4 Lengteaanslag monteren (afb. 13)
1.
Plaats de lengteaanslag (13) op de aanslagrail met
maatverdeling (7) op de rolslede (6).
2.
Stel de lengteaanslag (13) in op de betreffende af-
stand van de doorslijpschijf (14).
3.
Zet de lengteaanslag (13) vast door de vergrendel-
greep (b) vast te schroeven.
11. Ingebruikname
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Aan-/uitschakelaar (afb. 14)
Om in te schakelen, druk op de "I" van de aan/uit scha-
kelaar (2).
Alvorens met het snijden te beginnen, moet worden
gewacht tot de doorslijpschijf het maximum toerental
heeft bereikt en de koelwaterpomp (18) het water aan
de doorslijpschijf heeft geleverd.
Voor het uitschakelen drukt u op "0" van de schakelaar
(2). (Afb. 14).
Aanwijzing:
Let eerst, na het inschakelen van de zaag, op de draai-
richting van de diamantslijpschijf. Neem de richtingspijl
op de machine in acht!
