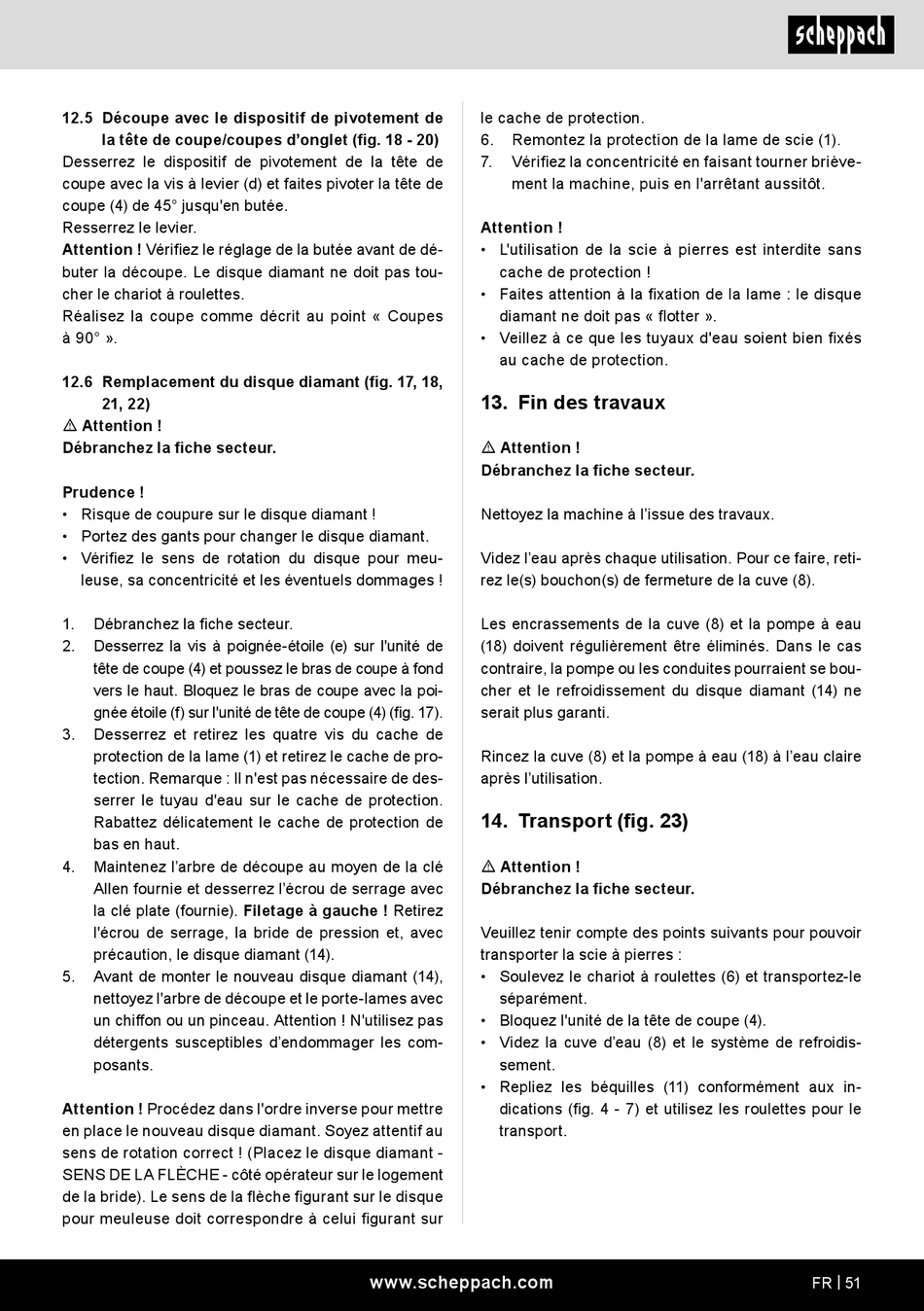

12.5 Découpe avec le dispositif de pivotement de
la tête de coupe/coupes d'onglet (fig. 18 - 20)
Desserrez le dispositif de pivotement de la tête de
coupe avec la vis à levier (d) et faites pivoter la tête de
coupe (4) de 45° jusqu'en butée.
Resserrez le levier.
Attention ! Vérifiez le réglage de la butée avant de dé-
buter la découpe. Le disque diamant ne doit pas tou-
cher le chariot à roulettes.
Réalisez la coupe comme décrit au point « Coupes
à 90° ».
12.6 Remplacement du disque diamant (fig. 17, 18,
21, 22)
m Attention !
Débranchez la fiche secteur.
Prudence !
• Risque de coupure sur le disque diamant !
• Portez des gants pour changer le disque diamant.
• Vérifiez le sens de rotation du disque pour meu-
leuse, sa concentricité et les éventuels dommages !
1. Débranchez la fiche secteur.
2. Desserrez la vis à poignée-étoile (e) sur l'unité de
tête de coupe (4) et poussez le bras de coupe à fond
vers le haut. Bloquez le bras de coupe avec la poi-
gnée étoile (f) sur l'unité de tête de coupe (4) (fig. 17).
3. Desserrez et retirez les quatre vis du cache de
protection de la lame (1) et retirez le cache de pro-
tection. Remarque : Il n'est pas nécessaire de des-
serrer le tuyau d'eau sur le cache de protection.
Rabattez délicatement le cache de protection de
bas en haut.
4. Maintenez l'arbre de découpe au moyen de la clé
Allen fournie et desserrez l'écrou de serrage avec
la clé plate (fournie). Filetage à gauche ! Retirez
l'écrou de serrage, la bride de pression et, avec
précaution, le disque diamant (14).
5. Avant de monter le nouveau disque diamant (14),
nettoyez l'arbre de découpe et le porte-lames avec
un chiffon ou un pinceau. Attention ! N'utilisez pas
détergents susceptibles d'endommager les com-
posants.
Attention ! Procédez dans l'ordre inverse pour mettre
en place le nouveau disque diamant. Soyez attentif au
sens de rotation correct ! (Placez le disque diamant -
SENS DE LA FLÈCHE - côté opérateur sur le logement
de la bride). Le sens de la flèche figurant sur le disque
pour meuleuse doit correspondre à celui figurant sur
le cache de protection.
6. Remontez la protection de la lame de scie (1).
7. Vérifiez la concentricité en faisant tourner briève-
ment la machine, puis en l'arrêtant aussitôt.
Attention !
• L'utilisation de la scie à pierres est interdite sans
cache de protection !
• Faites attention à la fixation de la lame : le disque
diamant ne doit pas « flotter ».
• Veillez à ce que les tuyaux d'eau soient bien fixés
au cache de protection.
13. Fin des travaux
m Attention !
Débranchez la fiche secteur.
Nettoyez la machine à l'issue des travaux.
Videz l'eau après chaque utilisation. Pour ce faire, reti-
rez le(s) bouchon(s) de fermeture de la cuve (8).
Les encrassements de la cuve (8) et la pompe à eau
(18) doivent régulièrement être éliminés. Dans le cas
contraire, la pompe ou les conduites pourraient se bou-
cher et le refroidissement du disque diamant (14) ne
serait plus garanti.
Rincez la cuve (8) et la pompe à eau (18) à l'eau claire
après l'utilisation.
14. Transport (fig. 23)
m Attention !
Débranchez la fiche secteur.
Veuillez tenir compte des points suivants pour pouvoir
transporter la scie à pierres :
• Soulevez le chariot à roulettes (6) et transportez-le
séparément.
• Bloquez l'unité de la tête de coupe (4).
• Videz la cuve d'eau (8) et le système de refroidis-
sement.
• Repliez les béquilles (11) conformément aux in-
dications (fig. 4 - 7) et utilisez les roulettes pour le
transport.
