14. Vorbereitende Arbeiten für den Druck
a) Kalibrierung
Während die Kalibrierung durchgeführt wird, darf kein Filament in den beiden Extrudern eingelegt sein, da ansonsten
die Messwerte verfälscht werden.
Sollte sich bereits Filament im Extrudern befinden, muss dies vor der Kalibrierung entfernt werden. Beachten Sie dazu
das Kapitel „Einlegen des Filaments" bzw. „Entfernen und wechseln des Filaments".
Die Kalibrierung sollte von Zeit zu Zeit durchgeführt werden. Sie ist Voraussetzung für eine hohe Druckqualität. Führen
Sie die Kalibrierung in jedem Fall nach einem Transport des 3D-Druckers, einer Veränderung an der Heizplatte oder
nach einem Update der Firmware durch.
Diese Kalibrierung ersetzt keinesfalls die korrekte Grundeinstellung des Endschalters für die Z-Richtung. Sie dient
zum Ausgleich von leichten Unebenheiten der Heizplatte während des Drucks.
Bevor Sie die Kalibrierung durchführen, prüfen Sie zuerst, ob eine neue Firmware verfügbar ist und installieren diese.
Beachten Sie dazu das Kapitel 19. Firmwareupdate.
Stellen Sie sicher, dass die Heizplatte plan auf den Distanzbolzen aufliegt.
Stellen Sie sicher, dass die Extruderdüse außen sauber ist. Falls sie verschmutzt ist, reinigen Sie sie, wie im Kapitel
„Wartung und Pflege" beschrieben.
Die Abbildungen der Displayanzeigen können je nach Firmwareversion evtl. etwas abweichen.
Einstellen des Abstands zwischen Düse und Heizplatte
Zur Kalibrierung wird nur der linke Extruder (aus der Frontansicht) verwendet. Der Abstand zwischen Düse und der
Heizplatte muss hier auf 0,3 mm eingestellt werden.
Fahren Sie zuerst alle Achsen des Druckers in die Home Posi-
tion (Home All).
Ermitteln Sie die Position auf der Heizplatte, wo der geringste
Abstand zwischen der Düse des linken Extruders und der Heiz-
platte besteht.

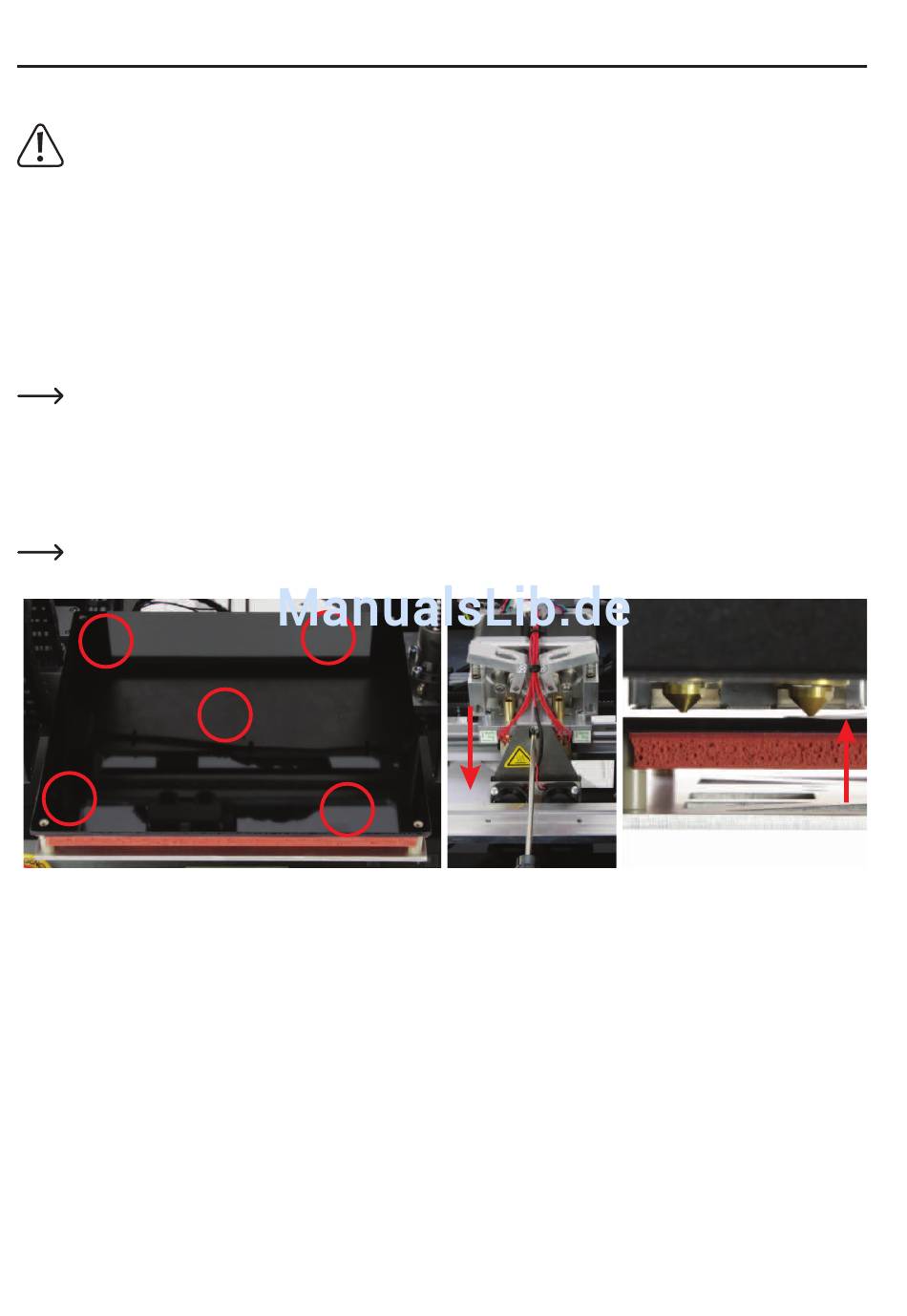

Fahren Sie dazu die 5 Positionen an, die oben auf dem Bild mar-
kiert sind.
An der Stelle, wo der geringste Abstand besteht, stellen Sie den
Düsen/Heizplattenabstand des linken Extruders auf 0,3 mm ein.
Legen Sie dazu 3 Lagen Druckpapier (80 g/m²) zwischen die
Heizplatte und der Düse des linken Extruders (siehe Pfeile in
den Bildern). Beachten Sie, dass das rechte Bild aus der Rück-
ansicht aufgenommen wurde. Daher ist es hier der rechte Ex-
truder.
Halten Sie beide Extruder fest und öffnen Sie die mittlere
Schraube der Extruderhalterung (linkes Bild, in der Mitte des
Lüfterblechs). Den linken Extruder lassen Sie vorsichtig auf
die 3 Lagen Papier herab. Der rechte Extruder muss ganz oben
bleiben (Anschlag Extruderhalterung).
Ziehen Sie dann die mittlere Schraube der Extruderhalterung
wieder fest und entfernen Sie die 3 Lagen Papier.
Es darf keine Kraft auf die Heizplatte ausgeübt werden, da
ansonsten die Glaskeramik zerbricht (Verlust von Gewähr-
leistung/Garantie). Außerdem kann sich dadurch die Position
der Heizplatte verändern.
75
