Renkforce RF2000 Bedienungsanleitung Seite 22

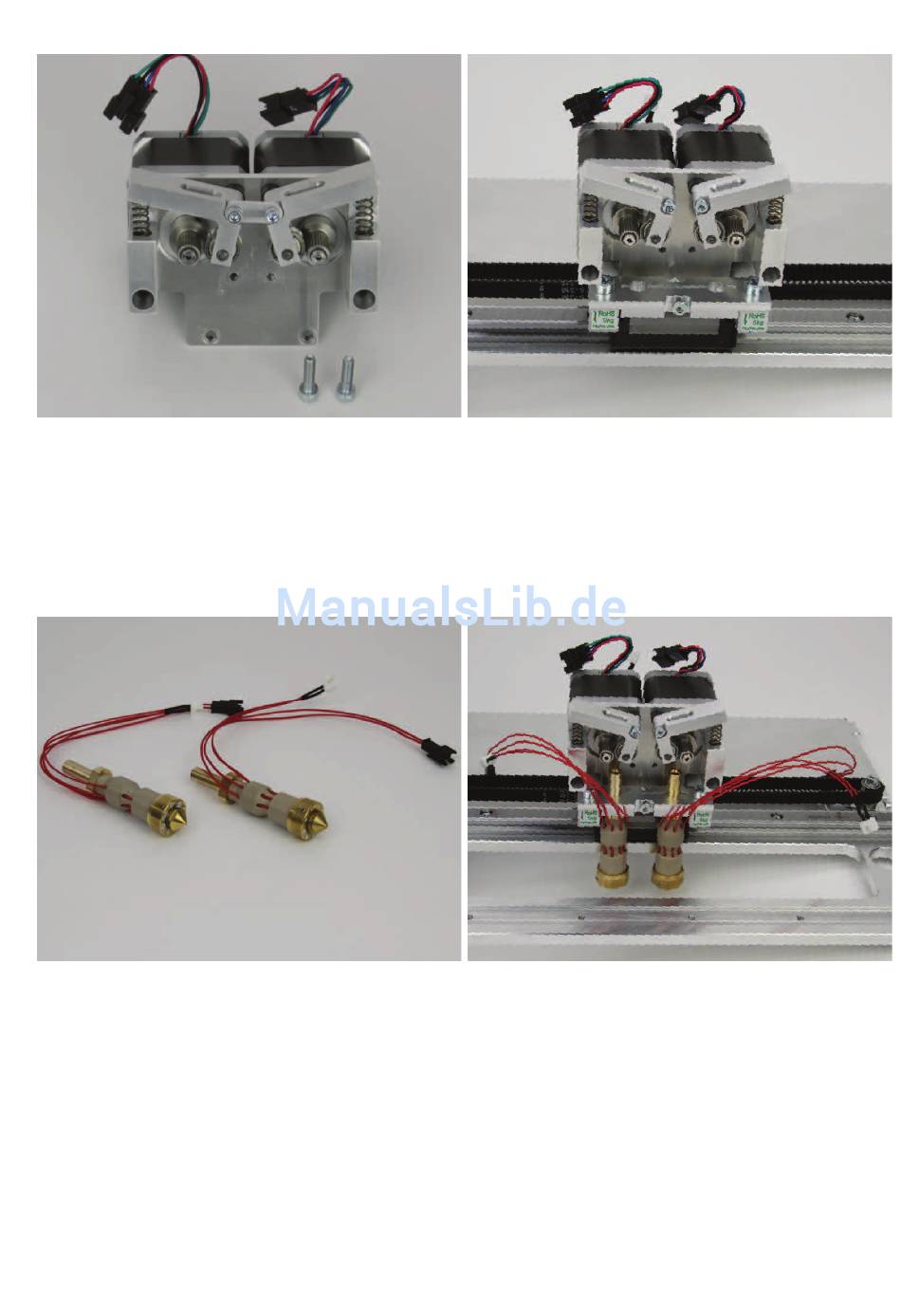

Montage der Filament-Vorschubeinheit am Führungswagen
1x Filament-Vorschubeinheit
2x Zylinderkopfschraube M4x16
Bitte beachten Sie! Da das Gegenlager kurzfristig als Verbes-
serung eingefügt wurde, ist es leider nicht auf allen Bildern zu
sehen.
Montage der beiden Extruder
2x Extruder
22
Die Filament-Vorschubeinheit, wie gezeigt, am Führungswa-
gen befestigen. Die beiden Befestigungslöcher befinden sich
unterhalb der Extruderhalterung.
Beide Schrauben mit Sicherungslack versehen.
Beide Extruder von unten in die Extruderhalterung einschieben,
bis diese oben anstehen. Dann mit der Zylinderkopfschraube
zwischen den Extrudern befestigen.
Bei der Montage darauf achten, dass die Anschlussleitungen
des Extruders nicht eingeklemmt oder beschädigt werden.
Achtung - Das Extrudergehäuse (Hotend) darf keine anderen
Bauteile berühren, da ansonsten die Messergebnisse der
Dehnungsmessstreifen verfälscht werden und somit kein kor-
rekter Heizbettscan durchgeführt werden kann.
