Renkforce RF2000 Bedienungsanleitung Seite 16

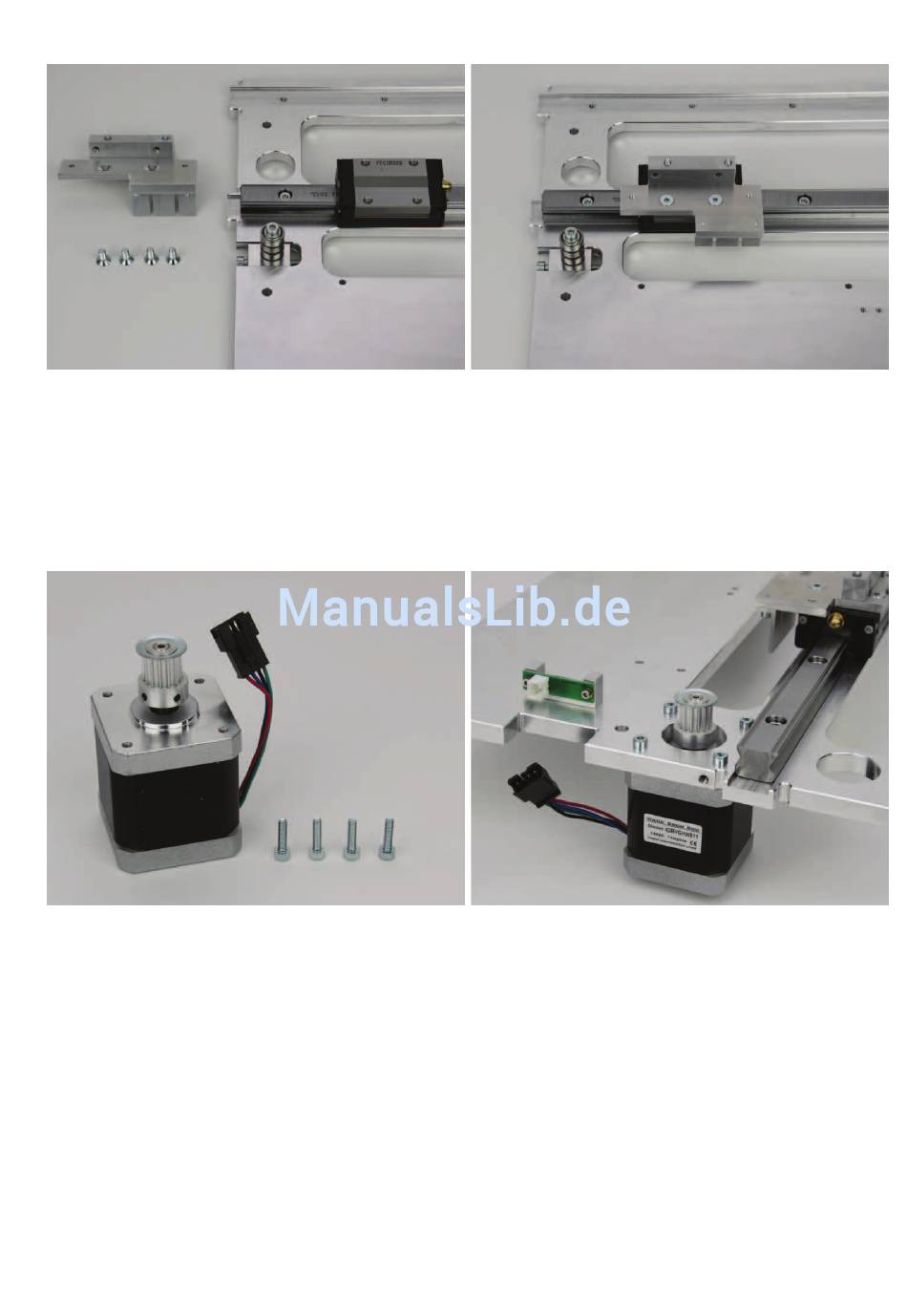

Montage der Führungswagenplatte auf dem Führungswagen
1x Führungswagenplatte
1x X-Platte
4x Senkkopfschraube M4x10
Motor einbauen
1x Schrittmotor
4x Zylinderkopfschraube M3x12
16
Die Führungswagenplatte mit den 4 Senkkopfschrauben auf
dem Führungswagen befestigen. Dabei zuerst die beiden
Schrauben an den Ausklinkungen einschrauben. Die Schrau-
ben mit Schraubensicherungslack versehen. Der Riemenhalter
muss sich auf der Seite mit dem zuvor montierten Gurtspanner
befinden.
Den Schrittmotor, wie im Bild gezeigt, mit den 4 Schrauben an
der X-Platte befestigen.
Schrauben mit Schraubensicherungslack versehen.
Der Kabelaustritt des Schrittmotors muss, wie gezeigt, in Rich-
tung Endschalter weisen.
