Einbau der Hauptplatine
1x Hauptplatine
7x Distanzrolle 20 mm
7x Mutter M3 (schwarz)
7x Zylinderkopfschraube M3x25 (schwarz)
Anschluss von Display- und Tastaturplatine
Die zuvor schon an der Tastaturplatine angesteckte Flach-
bandleitung (Leitung 15) an die Steckerleiste X23 der Haupt-
platine anstecken.
Optional können die Steckverbindungen mit einem Tropfen
Heißkleber gesichert werden.

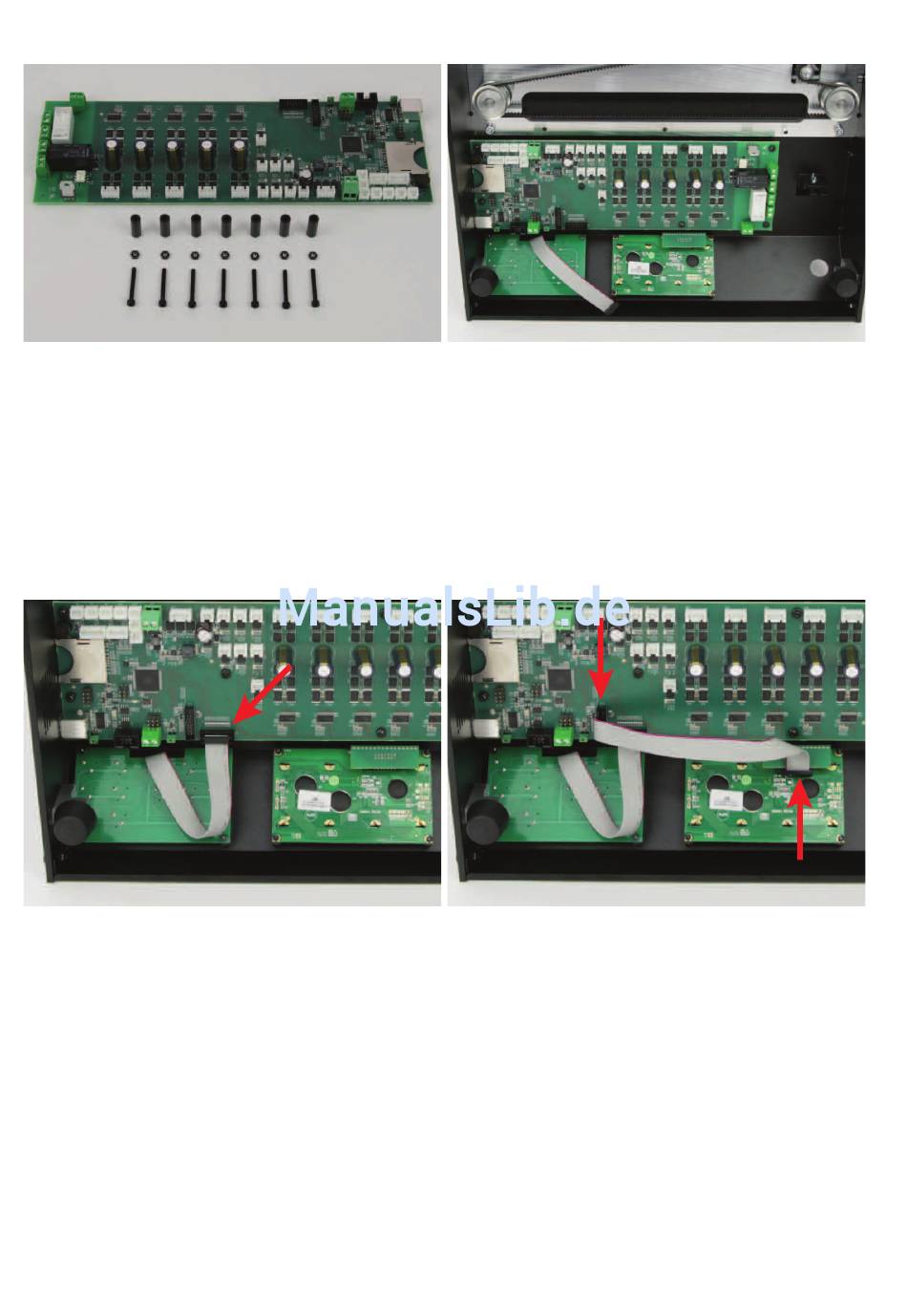

Die Hauptplatine, wie im Bild zu sehen, mit den Distanzrollen
20 mm montieren. Die Distanzrollen können für eine einfachere
Montage zuvor mit einem Tropfen Heißkleber an der Platine
fixiert werden.
Alle Schrauben im Bereich der Muttern mit Sicherungslack
versehen.
Die Platine so ausrichten, dass der USB-Anschluss und der
Speicherkartenleser sauber hinter den jeweiligen Gehäuse-
ausschnitten liegen.
Die noch übrige Flachbandleitung mit den nicht gedrehten Ste-
ckern (Leitung 16), an der Displayplatine und Steckerleiste X21
der Hauptplatine anstecken. Hierbei wieder auf die richtige
Lage der Rastnasen an den Steckern achten.
Optional können die Steckverbindungen mit einem Tropfen
Heißkleber gesichert werden.
