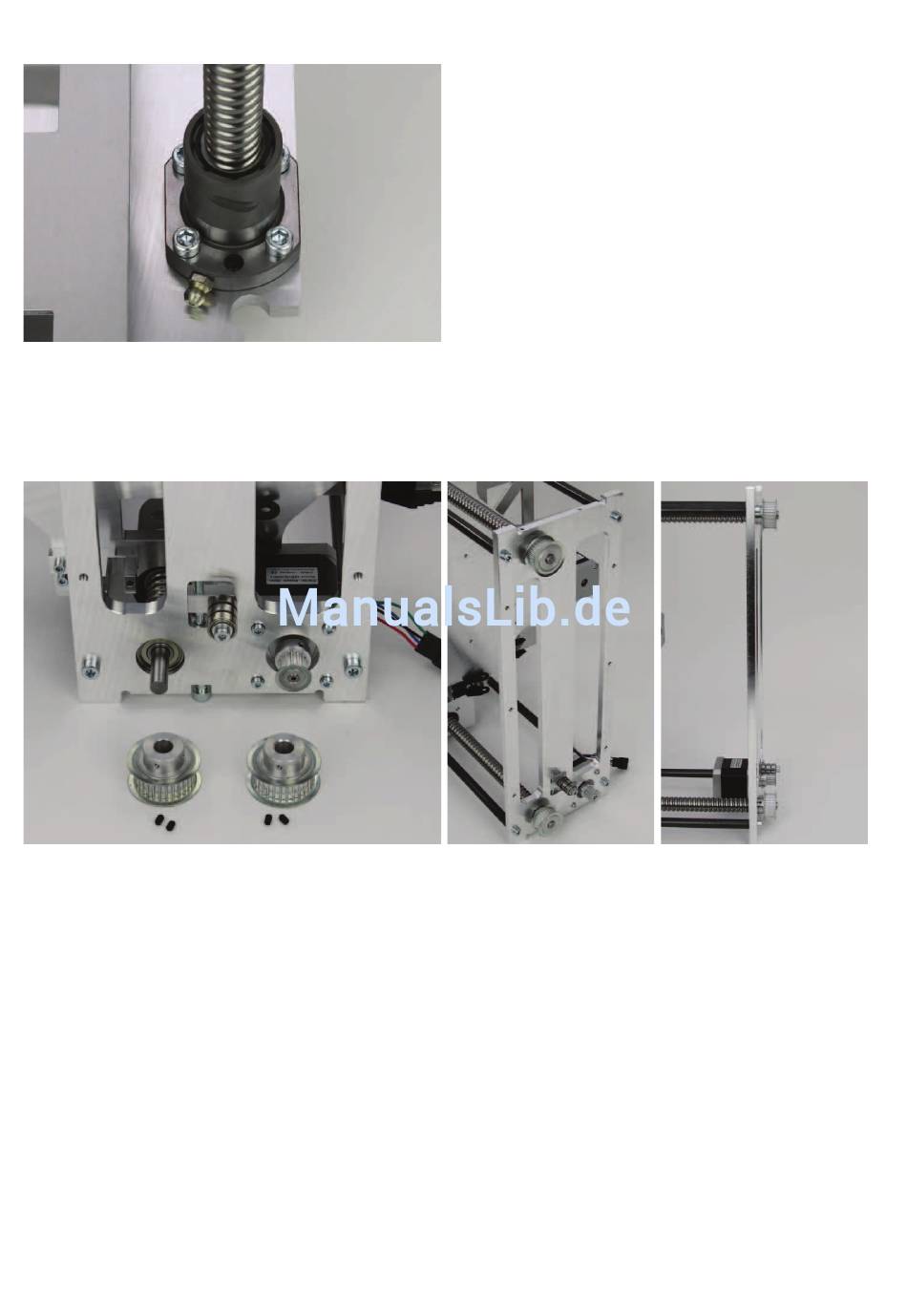

Festziehen der Kugelgewindetriebe
Die Befestigungsschrauben der Kugelgewindetriebe auf bei-
den Seiten des Druckers (jeweils 4 Schrauben) nun endgültig
festziehen.
Montage der Ritzel an den Gewindeumlaufspindeln
1x Grundgerüst
2x Zahnscheibe 28Z (großes Ritzel, Außendurchm. 32 mm)
4x Gewindestifte M3x5
Die Zahnscheiben auf die Enden der Gewindeumlaufspindeln
aufschieben und mit den Gewindestiften befestigen.
Hierbei die Lage der Ritzel so ausrichten, dass die Zahnflächen
in einer Ebene mit der Zahnfläche des Motorritzels verlaufen.
Gegebenenfalls die Position des Motorritzels korrigieren.
Wichtig! Die Zahnscheibe, die sich nicht beim Motor befindet
(im Bild die obere), nur leicht mit einem Gewindestift anheften,
damit sie nicht herunterfällt. Den zweiten Gewindestift locker
einschrauben.
