Zusammenbau der mechanischen Grundkonstruktion
Verbindung von Bodenplatte und Y-Platte
1x Y-Platte
1x Bodenplatte
Montage der X-Platte
1x Grundgerüst
4x Zylinderkopfschraube M5x16
1x X-Platte
32
Beim Einsetzen der Kugelgewindetriebe in die Bodenplatte
muss unbedingt darauf geachtet werden, dass die Spindeln
exakt gleich weit herausgeschraubt und nicht gegeneinander
verschoben sind.
Ist dies nicht der Fall, müssen die Kugelgewindetriebe durch
drehen aneinander angepasst werden.

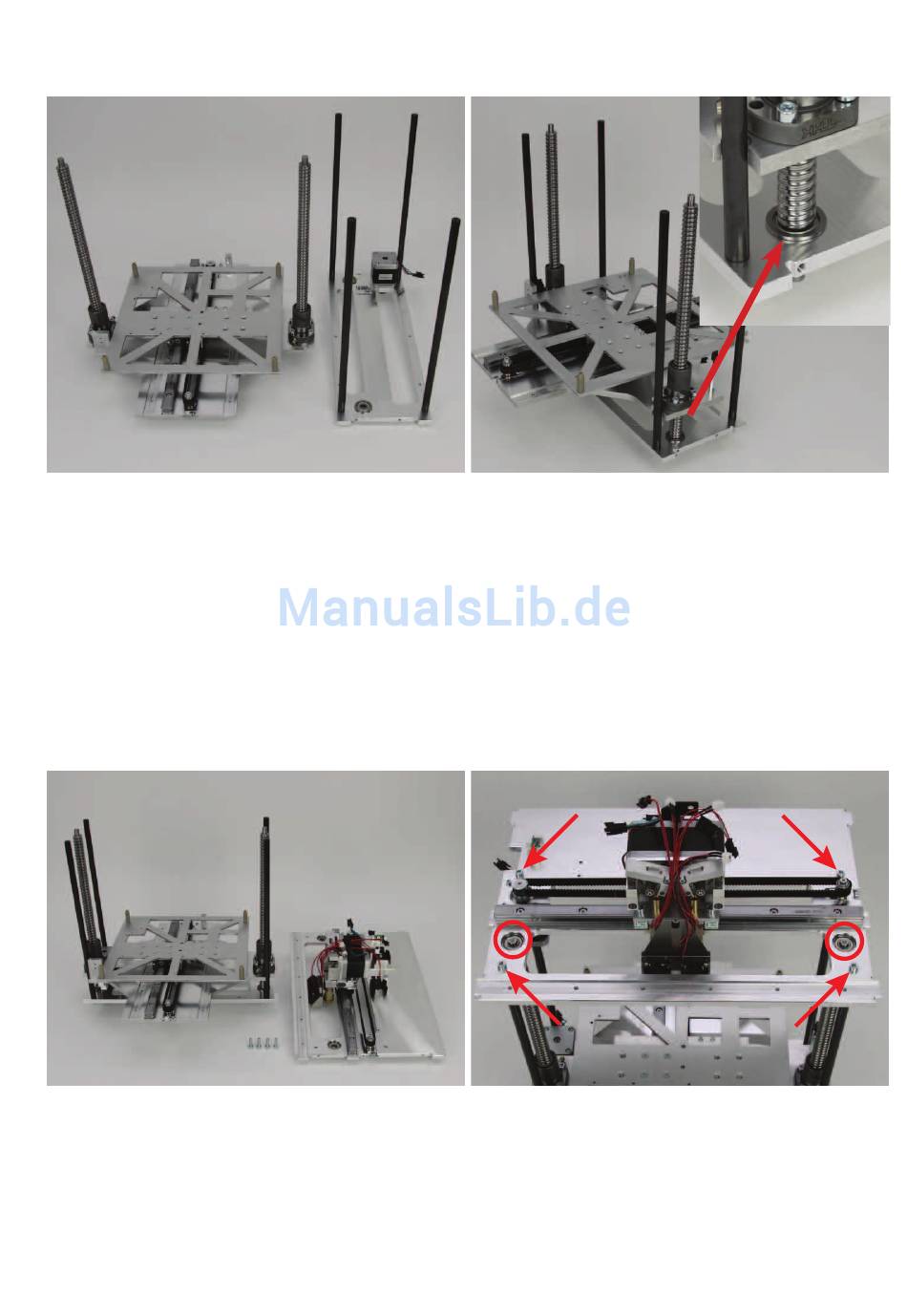

Die Y-Platte mit den beiden Ausfräsungen von oben in die Ab-
standshalter der Bodenplatte einfädeln.
Die Kugelgewindetriebe müssen nach der Montage sauber
an den Rillenkugellagern in der Bodenplatte anliegen (siehe
kleines Bild).
Die X-Platte auf das Grundgerüst aus Bodenplatte und Y-Platte
(siehe vorheriger Bauschritt) aufschieben und mit den Schrau-
ben an den Abstandshaltern (siehe Pfeile im Bild) befestigen.
Die Schrauben mit Schraubensicherungslack versehen.
Die Kugelgewindetriebe müssen nach der Montage sauber an
den Rillenkugellagern in der X-Platte anliegen.
