Renkforce 1592620 Kurzanleitung

3d drucker fertiggerät
Andere Handbücher für 1592620
Kurzanleitung
RF100 XL 3D Drucker Fertiggerät
Best.-Nr. 1592461 RF100 XL Plus
Best.-Nr. 1592620 RF100 XL
Lieferumfang
• 3D Drucker Fertiggerät
• 250 g Original Renkforce PLA-Filament
(1,75 mm weiß)
• 8 GB SD-Karte mit „Cura" Software,
100+ druckfertige 3D Modelldateien
• Netzteil
• Netzkabel
• Kurzanleitung (auf Deutsch, Englisch)
• Filament-Spulenhalterung
• Filamentschlauch
• USB-Kabel
• Spachtel
• Pinzette
Ausführliche Bedienungsanleitungen
Eine
ausführliche
Bedienungsanleitung
www.conrad.com/downloads herunterladen oder Sie können den
angezeigten QR-Code scannen. Befolgen Sie die Anweisungen auf der
Website.

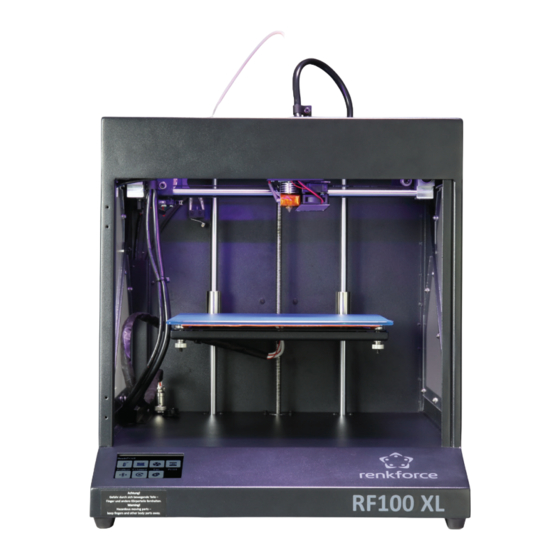

Produktbild
Produktmerkmale
• Max. Größe des Druckobjekts
200 x 200 x 200 mm
• Druck diverser Materialien
wie PLA, Holz, Elastikmaterial, Kupfer;
- zusätzlich ABS (bei Best.-Nr. 1592461)
• Druckschichtdicke 0,1 mm - 0,2 mm
• Druckgeschwindigkeit 30 mm/s - 300 mm/s
• Farb-Touchdisplay
• Seitenschneider
• 2,0 mm Innensechskantschlüssel
• 2,5 mm Innensechskantschlüssel
• 2x Schraube
• Glas-Druckbett mit vorinstallierter
Druckbettfolie (bei Best.-Nr. 1592620)
- inkl. Heizplatte und beiliegenden Blue Tape
(bei Best.-Nr. 1592461)
• 5 x Original Renkforce Filamentmuster
(Kupfer-, Holz-, Glow-in-the-Dark-,
Colorchange- und Elastikmaterial
- jeweils 1,75 mm - 50 g)
• 50 g ABS-Filament (1,75 mm schwarz)
(bei Best.-Nr. 1592461)
können
Sie
auf
• Düsengröße 0,4 mm
• Unterstützt das Drucken von SD-Karte,
PC und USB
• mitgelieferte „Cura" Software
• Einzel-Extruder
Einrichtung des Zubehörs
1
• Druckbett auflegen.
3
Nur bei Best.-Nr. 1592461
• Heizplattenkabel in die Kabelhalterung
(auf der Druckbettunterseite) stecken.
5
• SD-Karte mit der Aufkleberseite nach
unten einstecken.
7
• Erst Netzkabel mit dem Netzteil
verbinden, dann Stromkabel des
Netzteils mit dem 3D Drucker
verbinden.
• Netzstecker des Stromkabels mit der
Netzsteckdose verbinden.
• 3D Drucker einschalten.
Druckbettkalibrierung
1
• 3 Nivellierschrauben unter dem
Druckbett bis zum Anschlag
festziehen.
2
Nur bei Best.-Nr. 1592461
• Schutzdeckel des Stromanschluss für
die Heizplatte öffnen (
1
).
• Stecker des Heizplattenstromkabels mit
dem Stromanschluss verbinden (
2
• Verbindung sichern: Überwurfmutter
des Steckers auf den
Heizplattenanschluss drehen.
4
• Mit zwei Schrauben und dem 2,5 mm
Innensechskantschlüssel die Filament-
Spulenhalterung hinten am 3D Drucker
montieren.
„Nase" am Ende der Halterung zeigt
nach oben.
6
• Kabelbinder auf beiden Seiten mit
dem Seitenschneider durchtrennen.
8
• Im Touchdisplay erscheint
< ReadyPrint >. 3D Drucker ist nun
einsatzbereit.
2
• A4-Papier als Messhilfe zwischen
Düse und Druckbett legen.
).
