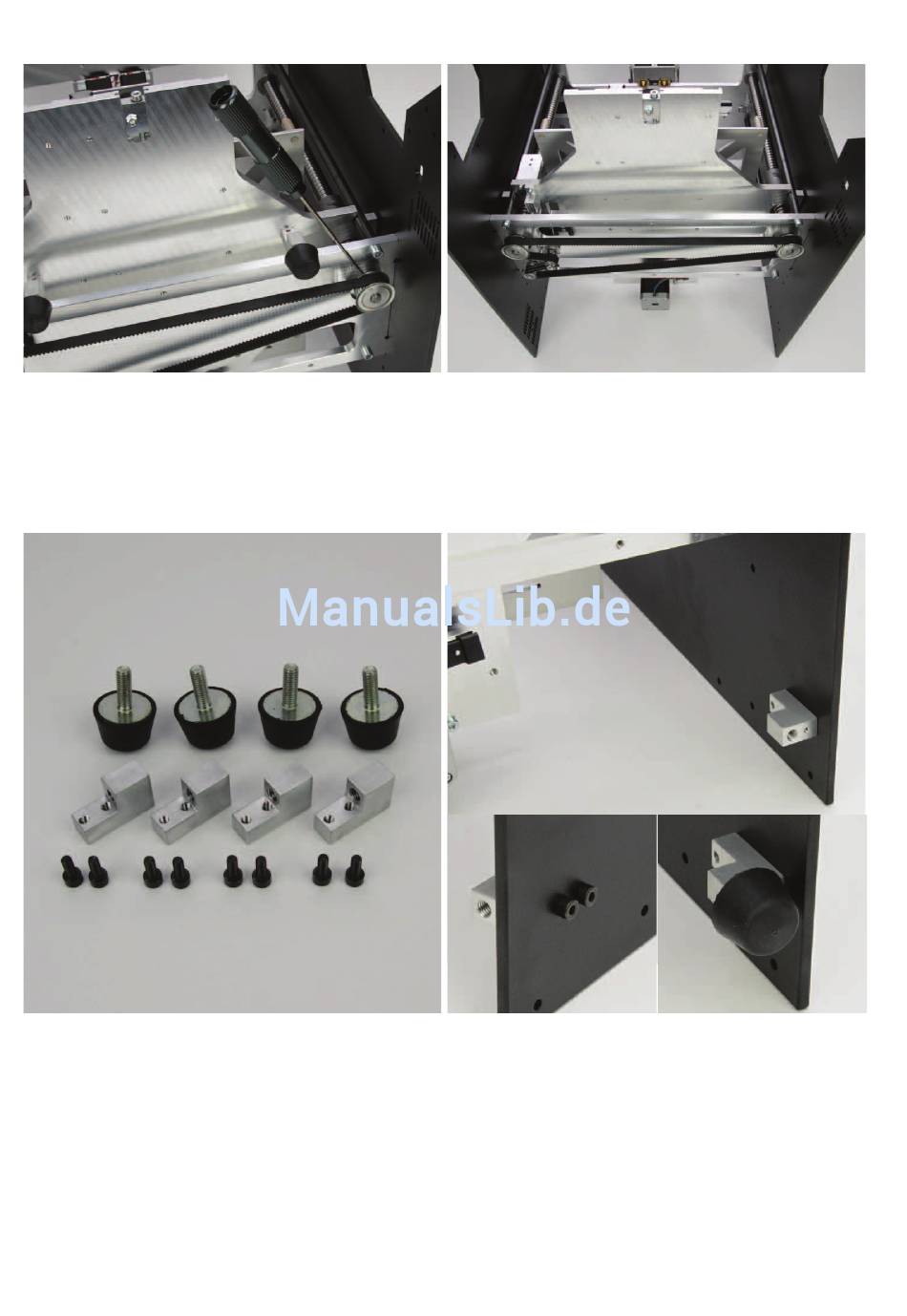

Befestigen der Zahnscheibe
Wenn der Abstand auf beiden Seiten exakt übereinstimmt, den
zugänglichen Gewindestift festziehen.
Montage der Fußhalterungen
4x Gummifüße
4x Fußhalterung
8x Zylinderkopfschraube M4x10 schwarz
Die Y-Platte mit Hilfe des Zahnriemens solange nach oben fa-
hren, bis der zweite Gewindestift zugänglich ist. Diesen dann
ebenfalls festziehen.
Die beiden Fußhalter entfernen.
Die Fußhalterungen, wie im oberen Bild gezeigt, mit der breite-
ren Seite nach unten mit je 2 Schrauben M4x10 an den Seiten-
teilen befestigen (siehe kleines Bild links).
Die Schrauben M4x10 noch nicht ganz festziehen. Dies erfolgt
erst nach der Montage des Bodenblechs.
Gummifüße von unten in die Fußhalterungen eindrehen (siehe
kleines Bild rechts).
