Renkforce RF2000 Bedienungsanleitung Seite 35

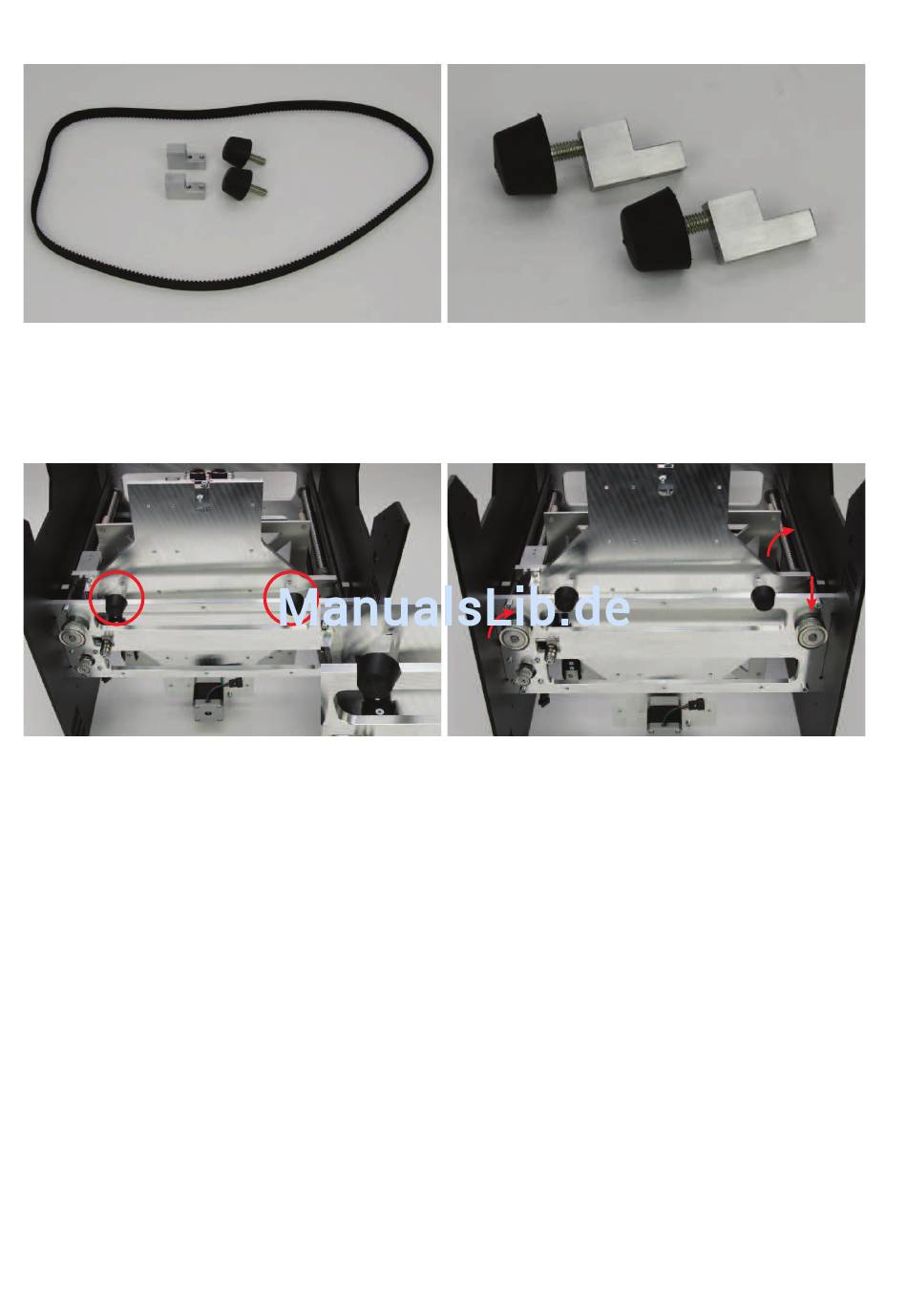

Fertigstellen des Z-Antriebs
1x Zahnriemen 822 mm
2x Fußhalterung
2x Gummifuß
Grundausrichtung der Kugelgewindetriebe
Das Grundgerüst nach hinten kippen (nicht auf den Kopf stel-
len) und die beiden Fußhalterungen an der Bodenplatte, wie
im kleinen Bild gezeigt, einhängen. Die beiden Füße nur leicht
festziehen, so dass die Halterungen nicht herausfallen.
Die zwei Gummifüße, wie auf dem Bild gezeigt, in die Fußhalte-
rungen locker einschrauben.
Zuerst den Gewindestift, mit dem die rechte Zahnscheibe (ge-
rader Pfeil im Bild) zuvor leicht angeheftet wurde, wieder lö-
sen, so dass sie gedreht werden kann, ohne den Kugelgewin-
detrieb zu bewegen. Der Abstand zur Bodenplatte sollte aber
nicht mehr verändert werden.
Anschließend die Y-Platte durch das gleichzeitige Drehen der
linken Zahnscheiben und des rechten Kugelgewindetriebs
nach unten fahren, bis diese auf den beiden Fußhalterungen
aufliegt.
35
