Anschluss des Netzteils

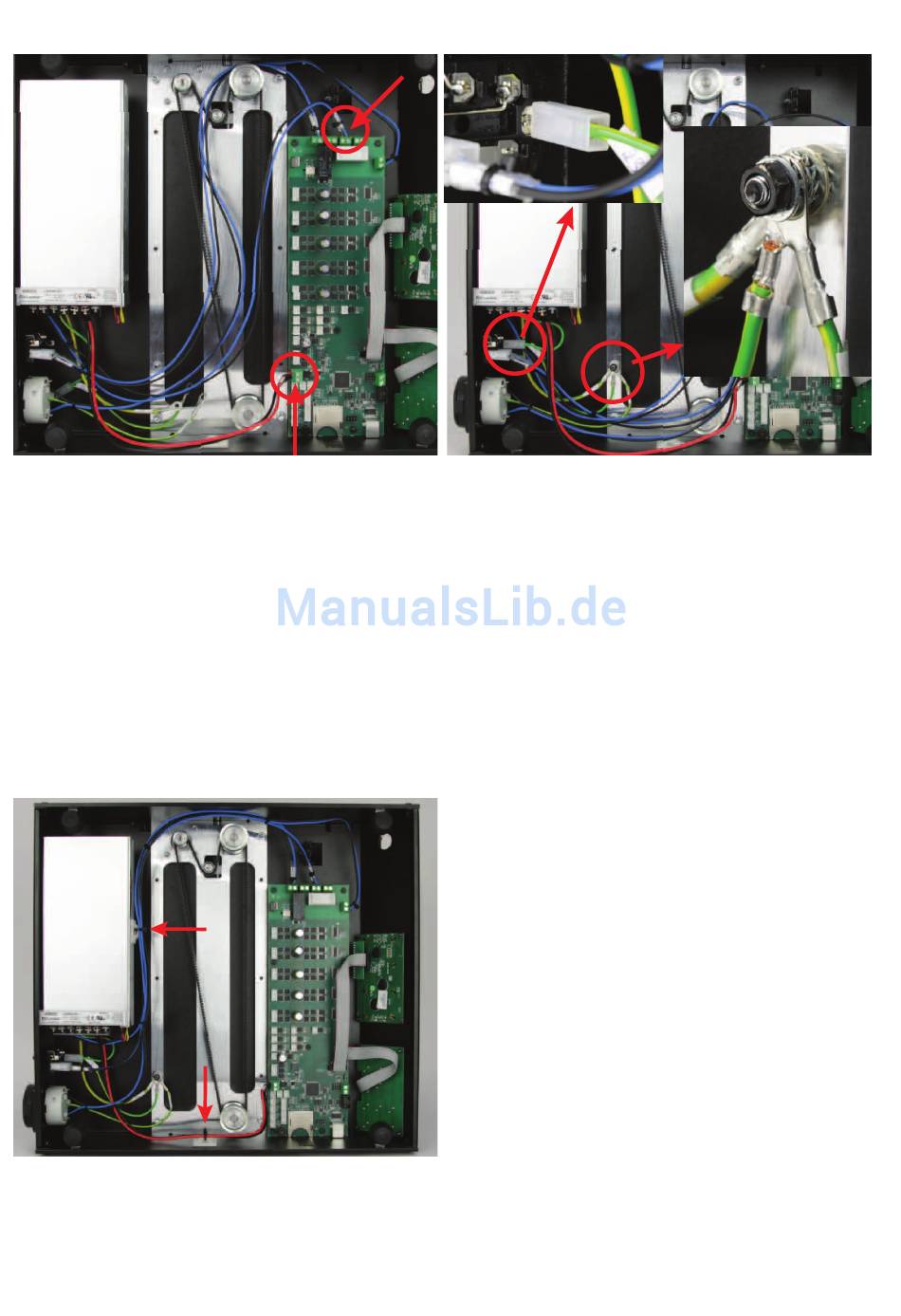

Die schwarze und blaue Leitung an die Klemmen X37 (siehe
Kreis im Bild) der Hauptplatine anschließen. Aus der Ansicht
wie am Bild, muss die schwarze Leitung links und die blau
rechts in der Klemme angeschlossen werden.
Beide Leitungen mit einem kleinen Kabelbinder (99 mm) in
nächster Nähe zur Anschlussklemme zusammenbinden (siehe
Pfeil im Bild).
Die rote und schwarze Leitung (je 37 cm) an die Klemmen X1
der Hauptplatine anschließen.
Achtung! Hierbei auf die Polarität der Leitungen achten:
rot = + (im Bild obere Klemme)
schwarz = - (im Bild untere Klemme)
Leitungen verlegen
Die Leitungen mit Kabelbindern und zwei selbstklebenden Ka-
belbinderhalterungen (siehe Pfeile) sauber verlegen und si-
chern. Die Leitungen dürfen im Betrieb nicht in den rotierenden
Zahnriemen geraten.
Anschluss der Schutzleiter
Die Leitung mit Flachsteckverbinder (grün/gelb) an die Schutz-
leiter-Kontaktzunge der Kaltgeräte-Kombibuchse anstecken
(siehe kleines Bild oben links).
Die Ringösen der grün/gelben Leitungen (Schutzleiter Netzteil,
-V Netzteil, Schutzleiter Steckdose), wie im Bild gezeigt, an die
lange Befestigungsschraube der Rückblende anschließen.
Achtung: Diese Verbindung stellt den sicherheitstechnisch
wichtigen Kontakt der Gehäuseteile zum Schutzleiter her.
Achten Sie unbedingt auf die Lage der Beilag- und Zahnschei-
ben:
Gehäuse > Zahnscheibe > Ringöse > Zahnscheibe > Ringöse
> Zahnscheibe > Ringöse > Zahnscheibe > Beilagscheibe >
Mutter M4 (siehe Bildausschnitt rechts)
