Renkforce RF2000 Bedienungsanleitung Seite 25

Zusammenbau der Y-Platte

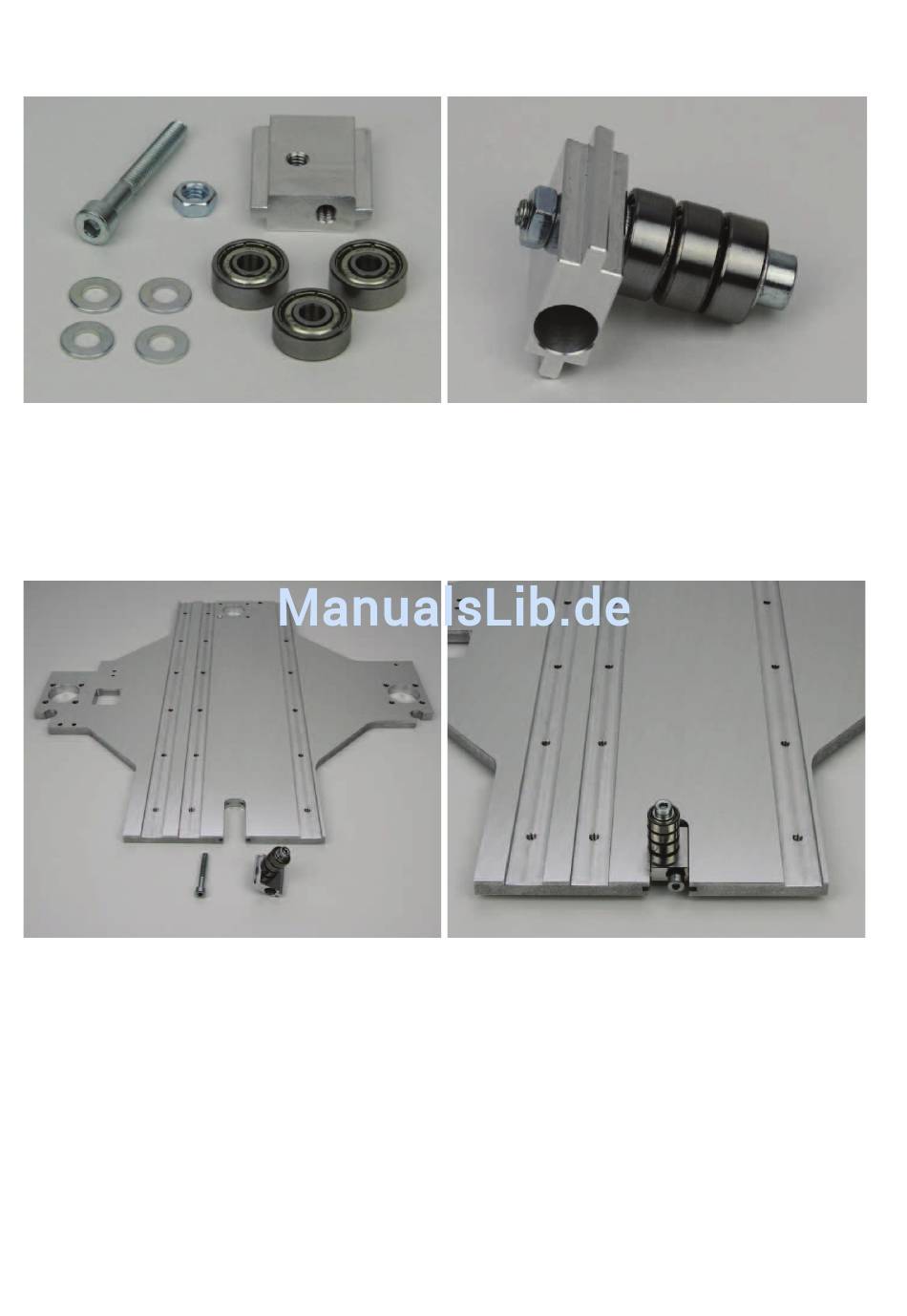

Montage des Gurtspanner
1x Zylinderkopfschraube M4x30
1x Mutter M4
1x Gurtspanner Basiskörper
4x Beilagscheibe (Durchmesser innen/außen 4,3/8,8 mm)
3x Kugellager 624ZZ (Durchmesser innen/außen (3,8/13 mm)
Anbau des Gurtspanners an der Y-Platte
1x Y-Platte
1x Baugruppe Gurtspanner (vorheriger Bauschritt)
1x Zylinderkopfschraube M4x30
Die Beilagscheiben im Wechsel mit den Kugellagern auf die
Schraube aufschieben.
Die Schraube, wie im Bild gezeigt, in den Gurtspanner Basis-
körper einschrauben und dabei gut festziehen.
Die Schraube mit der Mutter kontern.
Die Baugruppe Gurtspanner in den dafür vorgesehenen Aus-
schnitt der Y-Platte einschieben und die Schraube in den Gurt-
spanner eindrehen.
Die Kugellager müssen zur genuteten Seite der Y-Platte wei-
sen und die Bohrung im Gurtspanner muss sich rechts befin-
den (siehe Bild).
25
