Renkforce RF2000 Bedienungsanleitung Seite 12

Montage des Antriebsmotors
1x Bodenplatte
1x Schrittmotor
4x Zylinderkopfschraube M3x12
Einlegen der Rillenkugellager
1x Bodenplatte
2x Rillenkugellager
12

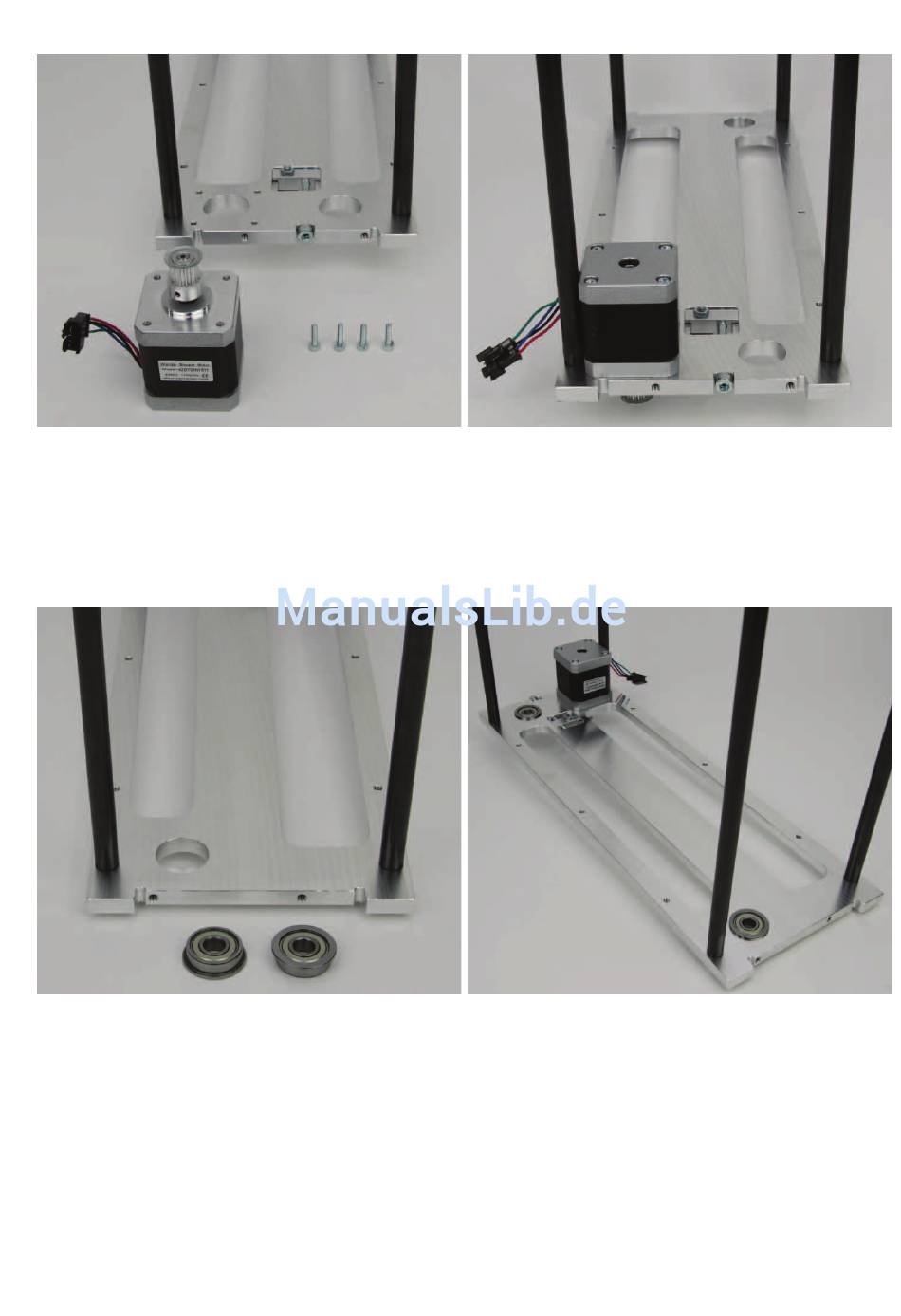

Den Schrittmotor, wie im Bild gezeigt, mit den 4 Schrauben an
der Bodenplatte befestigen.
Die Schrauben mit Schraubensicherungslack versehen.
Der Kabelaustritt des Schrittmotors muss (siehe Bild) in die
entgegengesetzte Richtung des Gurtspanners weisen.
Die Rillenkugellager von oben in die entsprechenden Boh-
rungen der Bodenplatte einlegen.
Die Rillenkugellager beim Einlegen in die Bohrungen leicht
drehen, dabei auf keinen Fall Gewalt anwenden. Die Flansche
der Rillenkugellager müssen sauber an der Oberseite der Bo-
denplatte anliegen.
