Anschluss der Leitungen an der Steckdose
1x Steckdose
4x Zylinderkopfschraube M4x10 schwarz
4x Mutter M4 schwarz
1x Leitung mit Ringöse grün/gelb (17 cm) (Leitung 31)
1x Leitung blau (60 cm) (Leitung 27)
1x Leitung schwarz (60 cm) (Leitung 27)

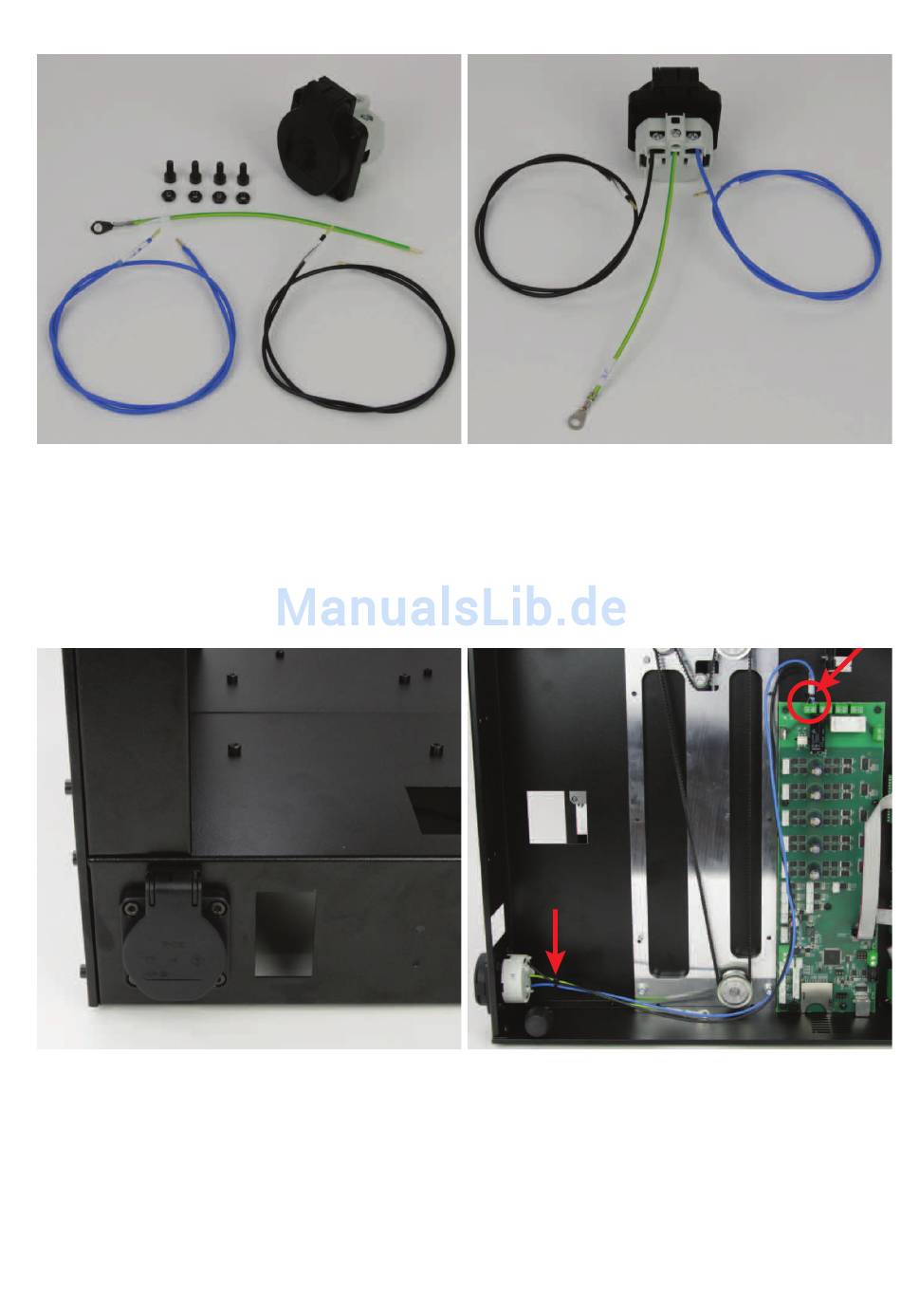

Einbau und Anschluss der Steckdose
Die Steckdose mit den Kabeln von hinten in die entsprechende
Öffnung schieben und mit Schrauben und Muttern befestigen.
Der Deckel muss sich dabei nach oben öffnen.
44
Die schwarze Leitung, wie im Bild zu sehen (aus der Rückan-
sicht der Steckdose), an der linken Klemme anschließen.
Die blaue Leitung an der rechten Klemme anschließen.
Die Leitung mit der Ringöse grün/gelb an der mittleren Klemme
anschließen.
Die schwarze und blaue Leitung der Steckdose an die Klem-
men X39 (siehe Kreis im Bild) der Hauptplatine anschließen.
Aus der Ansicht wie am Bild, muss die schwarze Leitung links
und die blau rechts in der Klemme angeschlossen werden.
Beide Leitungen mit einem kleinen Kabelbinder (99 mm) in
nächster Nähe zur Anschlussklemme und Steckdose zusam-
menbinden (siehe Pfeile im Bild).
Die Leitung mit der Ringöse (grün/gelb) wird erst später ange-
schlossen.
