Renkforce RF2000 Bedienungsanleitung Seite 36

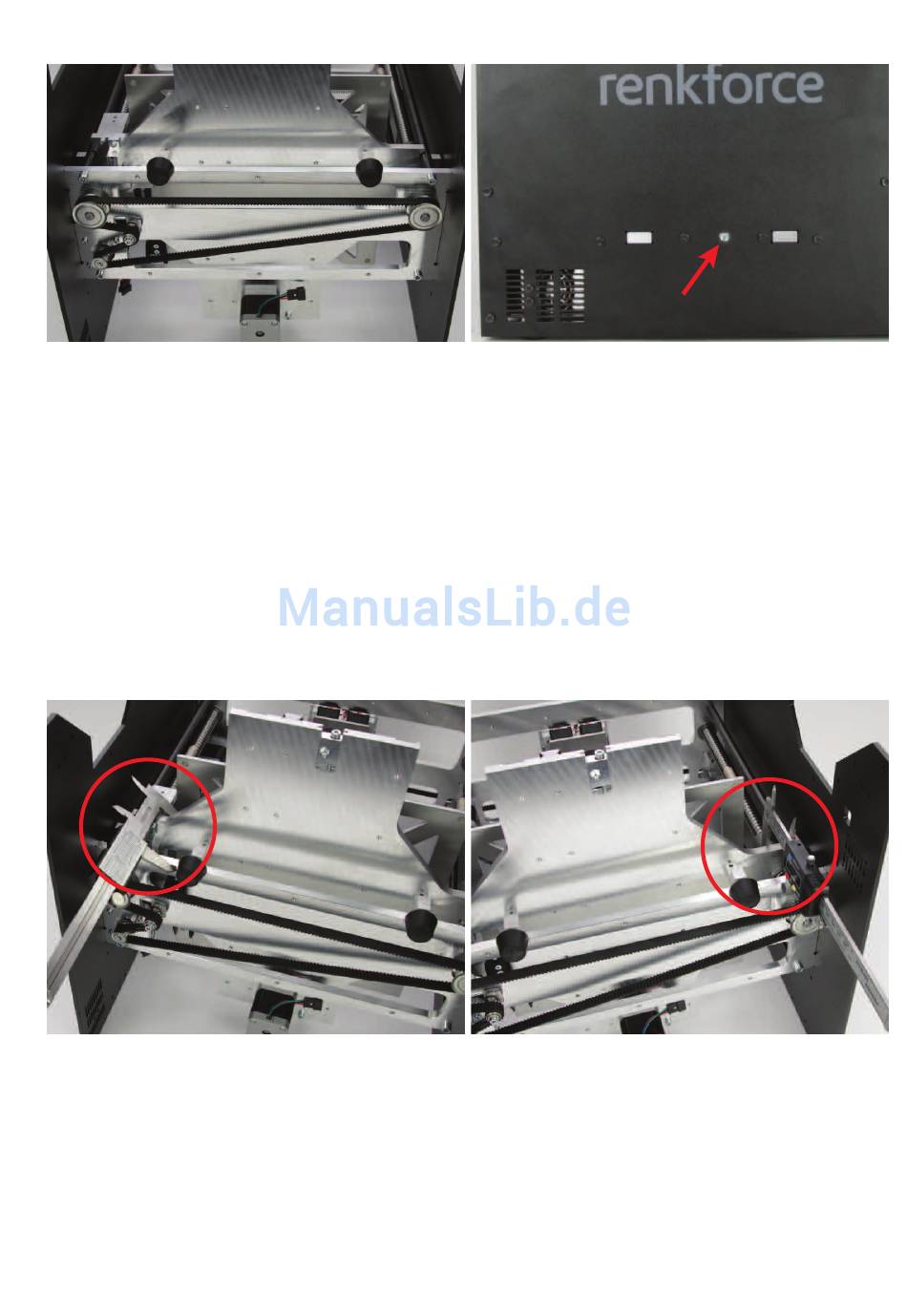

Montage des Zahnriemens
Den Riemenspanner der Bodenplatte (auf der linken Seite au-
ßen) ganz entspannen.
Den Zahnriemen, wie im Bild gezeigt, montieren.
Den Riemen zuerst an der linken Zahnscheibe einhängen und
festhalten.
Dann an der rechten Zahnscheibe einhängen und in Richtung
Uhrzeigersinn spannen (das Stück zwischen den beiden Zahn-
scheiben soll so gut wie möglich gespannt sein).
Wichtig! Die rechte Zahnscheibe muss dabei so ausgerichtet
sein, dass einer der beiden Gewindestifte später angezogen
werden kann.
Jetzt den Riemen am Motorritzel einhängen und über den Rie-
menspanner ziehen. Dabei den Zahnriemen immer noch ge-
spannt halten.
Genaue Ausrichtung der Kugelgewindetriebe
Den Abstand zwischen Bodenplatte und Y-Platte mit einer
Schieblehre auf der linken Seite messen.
36
Den Zahnriemen der Bodenplatte durch Verdrehen der Rie-
menspannerschraube (siehe Pfeil) so weit spannen, dass er
sich noch leicht mit zwei Fingern um 180° verdrehen lässt.
Achtung:
Der Zahnriemen darf keinesfalls zu stark gespannt werden.
Wenn sich der Riemenspanner verbiegt, muss die Riemen-
spannung unbedingt reduziert werden.
Eine Methode zur genaueren Einstellung der Riemenspan-
nung finden Sie im Kapitel „Wartung".
Dann Abstand auf der rechten Seite messen.
Der Abstand muss auf beiden Seiten exakt übereinstimmen.
Bei Bedarf kann der Abstand durch drehen der rechten Spin-
deln angepasst werden.
