Zahnriemen auflegen
1x Zahnriemen 675 mm
Montage der Dehnungsmessstreifen und der Extruderhalterung
2x Dehnungsmessstreifen
1x Extruderhalterung
1x Zylinderkopfschraube M4x16
2x Zylinderkopfschraube M5x16 mit flachem Kopf
1x Mutter M4

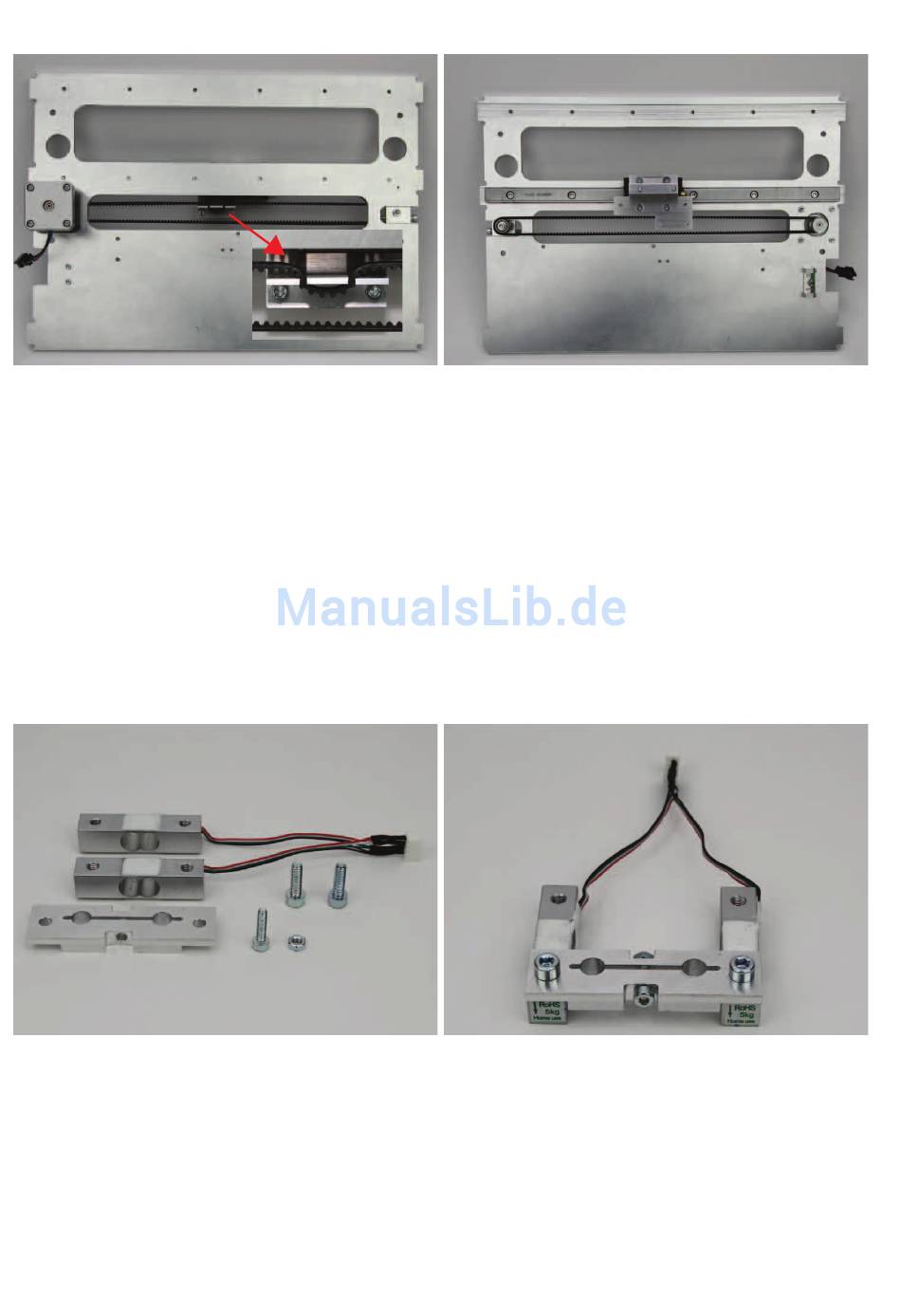

Den Riemenspanner ganz entspannen.
Den Zahnriemen auf das Motorritzel und danach, wie im ersten
Bild gezeigt, in den Riemenhalter einlegen.
Anschließend den Zahnriemen über den Riemenspanner legen.
Den Zahnriemen durch Verdrehen der Riemenspannerschrau-
be so weit spannen, dass er sich noch leicht mit zwei Fingern
um 180° verdrehen läßt.
Achtung:
Der Zahnriemen darf keinesfalls zu stark gespannt werden.
Wenn sich der Riemenspanner verbiegt, muss die Riemen-
spannung unbedingt reduziert werden.
Eine Methode zur genaueren Einstellung der Riemenspan-
nung finden Sie im Kapitel „Wartung".
Die Schraube M4x16 mit der Mutter M4 im mittleren Loch der
Extruderhalterung locker befestigen. Die Mutter muss dabei in
der schmäleren Aussparung sein (siehe Bild).
Die Extruderhalterung mit den beiden Schrauben M5x16
(flacher Kopf) an den Dehnungsmessstreifen locker befesti-
gen. Der Kopf der Schraube M4x16 muss dabei, wie im Bild
gezeigt, von den Kabeln wegzeigen. Die beiden M5 Schrauben
mit Schraubensicherungslack versehen.
Die Pfeile an den Kopfseiten der Dehnungsmessstreifen müs-
sen nach unten weisen.
