Einbau und Anschluss des Not-Aus-Schalters
Zuerst das Bezeichnungsschild auf den Schalter aufstecken.
Es muss dabei in der Führung am Schalter aufgeschoben wer-
den. Dann den Schalter in die Öffnung einführen.
Von innen zuerst die Metallscheibe, mit den gebogenen Ecken
Richtung Gehäuse, auf den Schalter schieben. Anschließend
mit der Kunststoffmutter (die flache Seite Richtung Gehäuse)
festschrauben.
Dabei darauf achten, dass das Bezeichnungschild gerade aus-
gerichtet ist.
50
Den elektrischen Teil des Schalters wieder aufstecken.
Die zwei Leitungen auf die beiden mittleren Kontakte „NC"
aufstecken (die beiden äußeren Kontakte müssen frei bleiben).
Die Polung ist dabei egal.

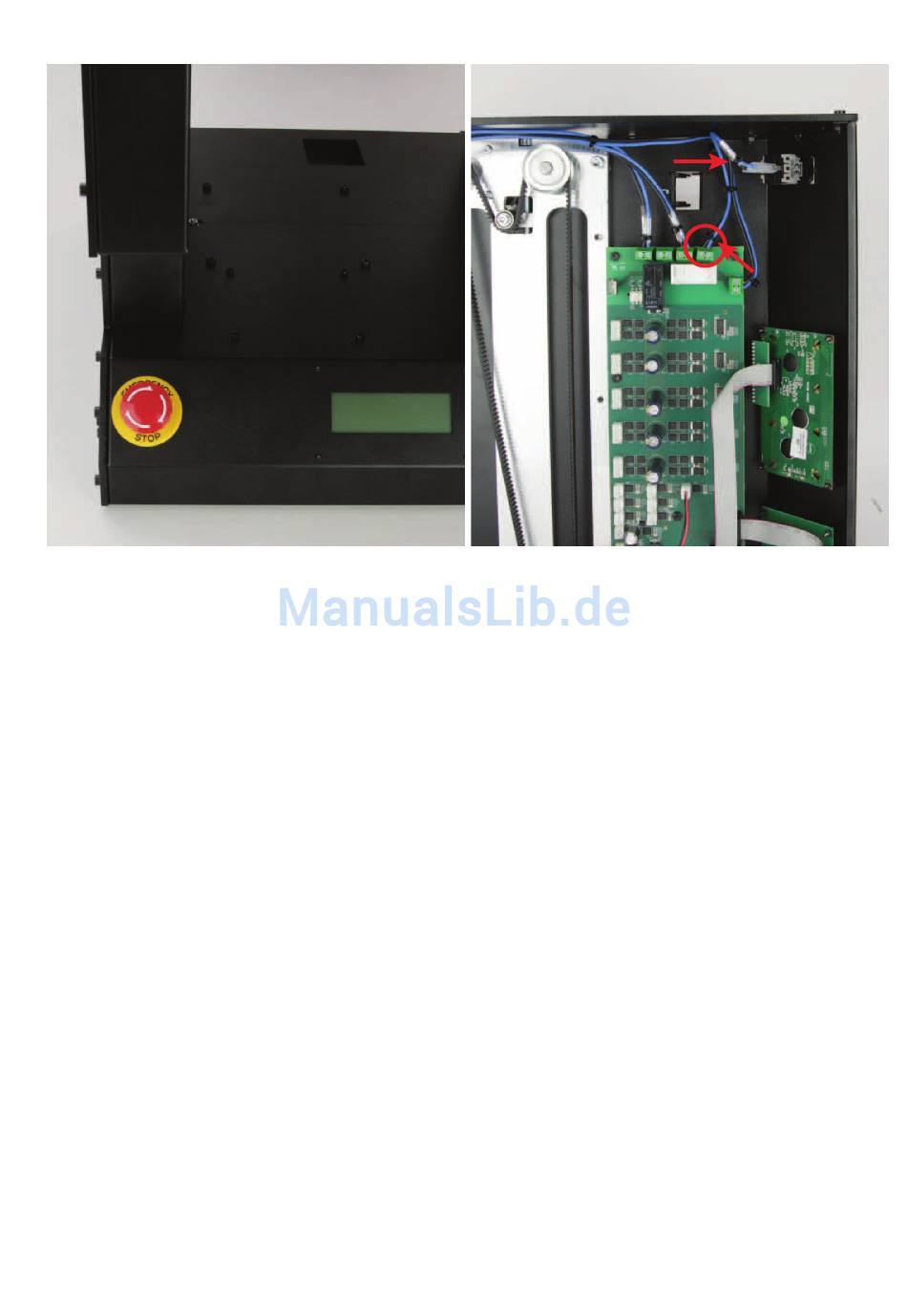

Die schwarze und blaue Leitung an die Klemmen X40 (siehe
Kreis im Bild) der Hauptplatine anschließen. Aus der Ansicht
wie am Bild, muss die schwarze Leitung links und die blaue
rechts in der Klemme angeschlossen werden.
Beide Leitungen mit einem kleinen Kabelbinder (99 mm) in
nächster Nähe zur Anschlussklemme und beim Not-Aus-
Schalter zusammenbinden (siehe Pfeile im Bild).
Die Kabel sauber verlegen.
