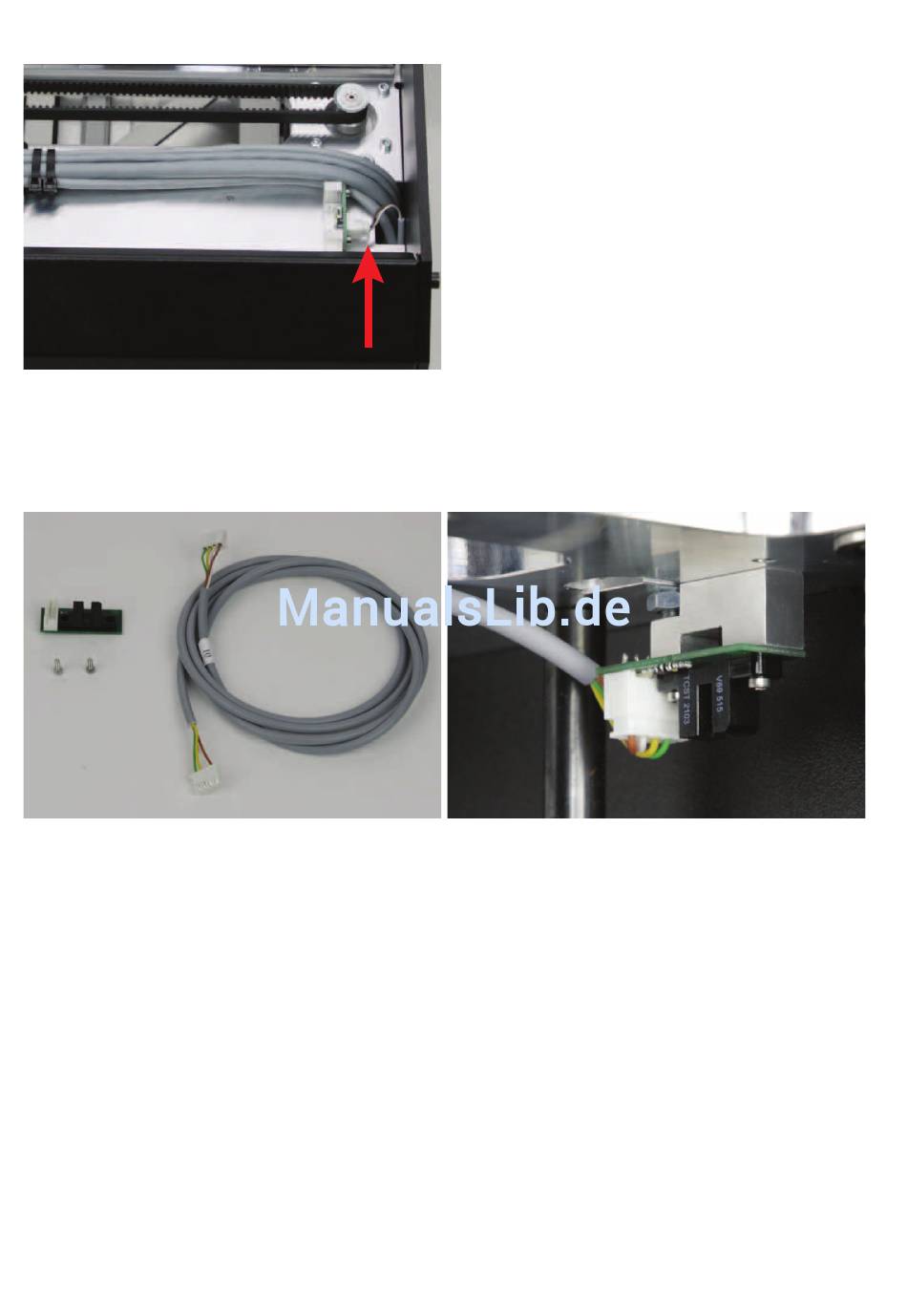

Anschluss des Endschalters für die X-Richtung
Die Leitung 07 in den Steckverbinder des Endschalters auf der
X-Platte einstecken und ebenfalls durch die Öffnung in der X-
Platte nach unten verlegen.
Montage des Endschalters für die Z-Richtung (Z-Min-Endschalter an der X-Platte)
1x Lichtschranke
2x Zylinderkopfschraube M2x6
1x Leitung 10
Die Lichtschranke mit den beiden Schrauben, wie im Bild ge-
zeigt, von unten an den Lichtschrankenhalteblock der X-Platte
montieren. Der Anschluss für das Kabel muss nach hinten ge-
richtet sein.
Die Leitung 10 in den Steckverbinder der Lichtschranke ein-
stecken.
