Renkforce RF2000 Bedienungsanleitung Seite 26

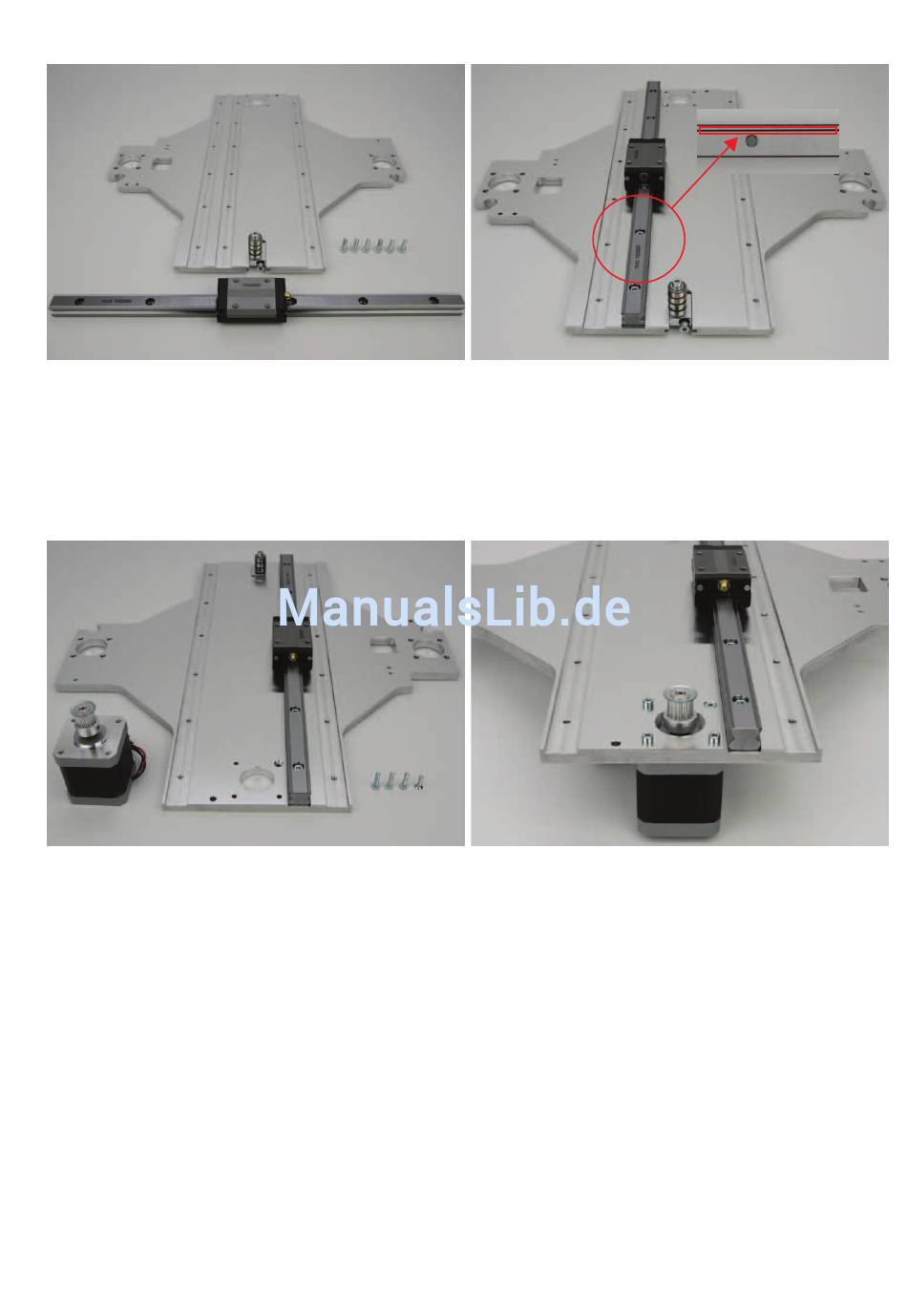

Anbau der Führungsschiene
1x Y-Platte
1x Führungsschiene
6x Zylinderkopfschraube M4x12
Montage des Antriebsmotors
1x Schrittmotor
1x Y-Platte
3x Zylinderkopfschraube M3x12
1x Senkkopfschraube M3x12
26
Die Führungsschiene in die mittlere Nut der Y-Platte einlegen
und mit den Schrauben befestigen.
Die untere Nut auf der Führungsschiene muss zur Plattenmitte
weisen.
Den Schrittmotor, wie im Bild gezeigt, mit den 3 Zylinderkopf-
schrauben und der Senkkopfschraube an der Y-Platte befesti-
gen.
Die Senkkopfschraube für die gesenkte Bohrung verwenden.
Die Schrauben mit Schraubensicherungslack versehen.
Der Kabelaustritt am Motor muss zur Mitte der Y-Platte (d.h. im
Bild nach hinten) weisen.
