11. Abschließende Arbeiten
Wenn die Motoren manuell bewegt werden, kann das Display aufleuchten. Dies ist keine Fehlfunktion. Eine durch die
Bewegung induzierte Spannung in den Motoren verursacht das Aufleuchten des Displays.

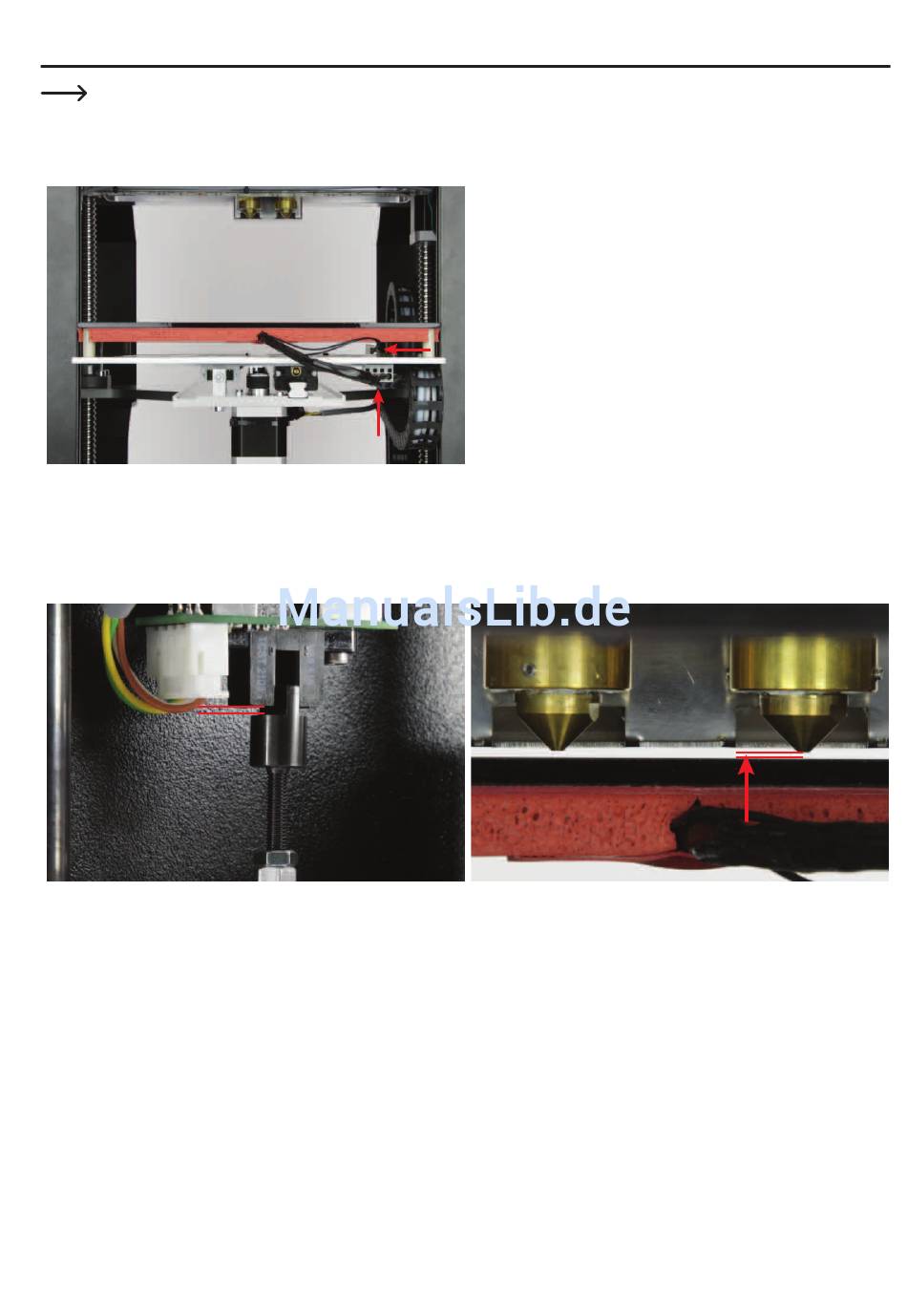

Montage und Anschluss der Heizplatte
Die Heizplatte auf die Distanzbolzen des Untertisches legen
und die beiden Steckverbinder von Leitung 06 und 13 anschlie-
ßen.
Grundeinstellung des Endschalters für die Z-Richtung
Die Y-Platte von Hand (durch bewegen des Riemens der Kugel-
gewindetriebe) soweit nach oben fahren, das die Betätigung
für den Z-Anschlag soweit eingefahren ist, wie auf dem Bild zu
sehen. Wichtig ist dabei der Abstand, der Anhand der 2 roten
Striche markiert ist.
Diese Position entspricht auch der Z-Home-Position.
Achtung: Die Extruder dürfen die Heizplatte nicht berühren.
Wenn Sie die Betätigung für den Z-Anschlag nicht weit ge-
nug in die Lichtschranke einfahren können, senken Sie die
Y-Platte und drehen die Betätigung für den Z-Anschlag etwas
heraus.
Es darf keine Kraft auf die Heizplatte ausgeübt werden, da
ansonsten die Glaskeramik zerbricht (Verlust von Gewährlei-
stung/Garantie).
Als Abstandsmaß für die nachfolgende Einstellung kann z.B.
Druckpapier (80 g/m²) verwendet werden. 0,1 mm entspricht
etwa 1 Lage Papier. Für die Einstellung sollten 9 bis 10 Lagen
verwendet werden.
64
Wichtig! Beim Einlegen der Druckplatte darauf achten, dass
wirklich die Glaskeramik auf den Distanzbolzen aufliegt und
nicht die Silikonheizmatte.
Der Z-Anschlag muss so eingestellt werden, dass zwischen
Extruderdüse und der Heizplatte max. 1 mm Abstand ist. Der
Abstand sollte aber 0,8 mm nicht unterschreiten. Die 9 bis 10
Lagen Papier sollten gerade noch ohne viel Kraftaufwand zwi-
schen Düse und Heizplatte passen.
Lösen Sie die Konter-Mutter und drehen Sie die Betätigung für
den Z-Anschlag solange in den Sechskant-Gewindebolzen, bis
der Abstand passt. Kontrollieren Sie jeweils nach 1 bis 3 halb-
en Umdrehungen den Abstand.
Die Extruder und die Heizplatte von Hand verschieben und so
sicherstellen, dass die Extruder an keiner Stelle im Arbeitsbe-
reich die Heizplatte berühren und überall annähernd der glei-
che Abstand eingehalten wird.
Falls dies nicht der Fall ist, muss die Untertischplatte vorsichtig
ausgerichtet werden. Dabei muss jedoch vorher die Heizplatte
abgenommen werden (Bruchgefahr!).
Nach dieser Einstellung die Einstellschraube wieder mit der
Mutter kontern.
max. 1 mm
