Renkforce RF2000 Bedienungsanleitung Seite 18

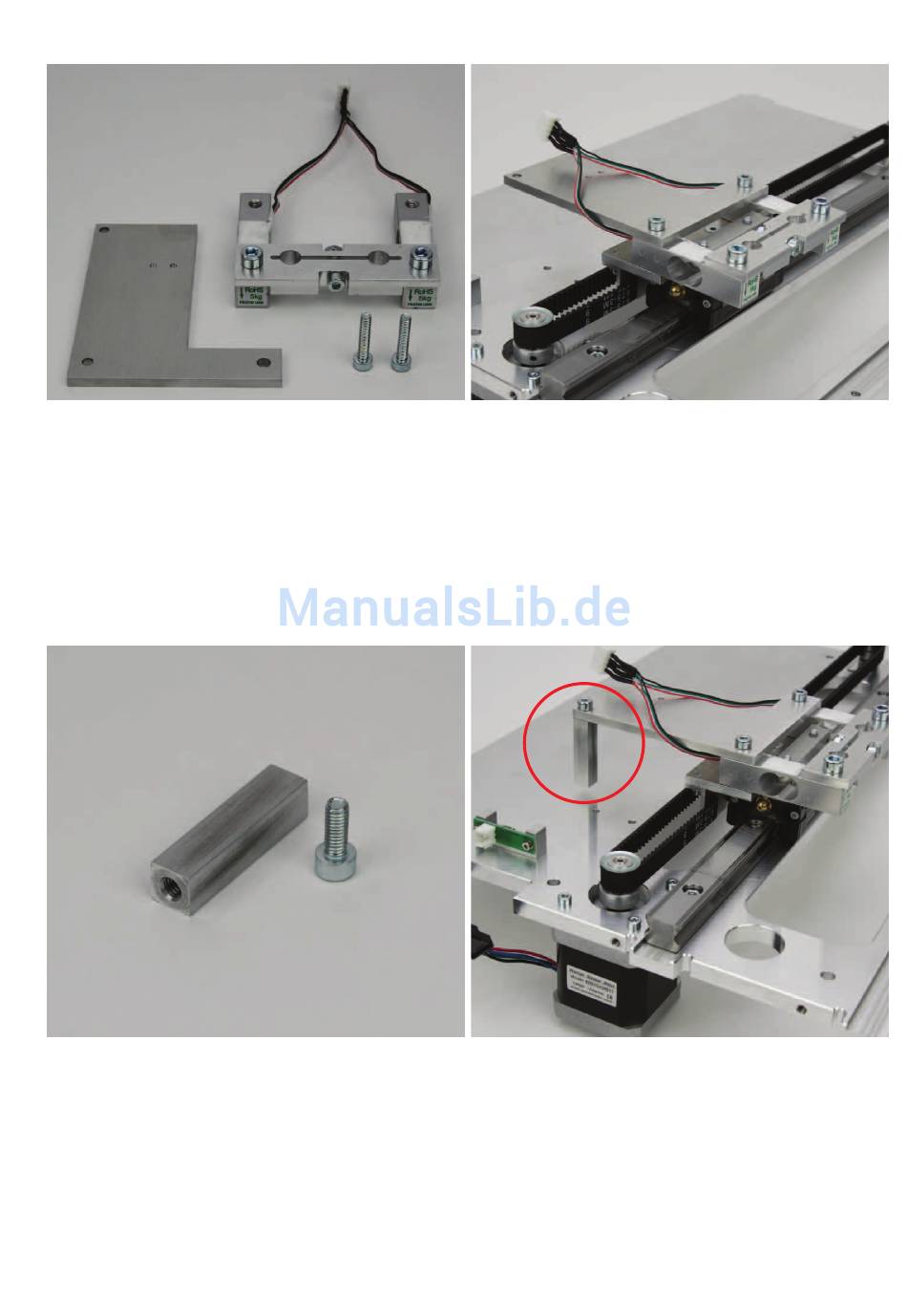

Extruderhalterung und Dehnungsmessstreifen anbauen
1x Halteplatte für Endanschlagsbetätigung
1x Baugruppe Extruderhalterung mit Dehnungsmessstreifen
2x Zylinderkopfschraube M4x20
Endanschlagsbetätigung montieren
1x Endanschlagsbetätigung
1x Zylinderkopfschraube M4x10
18
Die Baugruppe aus dem vorherigen Bauschritt zusammen mit
der Halteplatte der Endanschlagsbetätigung, wie gezeigt, am
Führungswagen befestigen.
Die Schrauben mit Schraubensicherungslack versehen.
Achtung, die Anschlussleitungen der Dehnungsmessstreifen
müssen oberhalb der Halteplatte verlegt werden (siehe Bild).
Die beiden Schrauben der Extruderhalterung nun auch festzie-
hen.
Die Einheit, wie im Bild zu sehen (roter Kreis), mit der Zylinder-
kopfschraube montieren.
