Renkforce RF2000 Bedienungsanleitung Seite 13

Zusammenbau der X-Platte

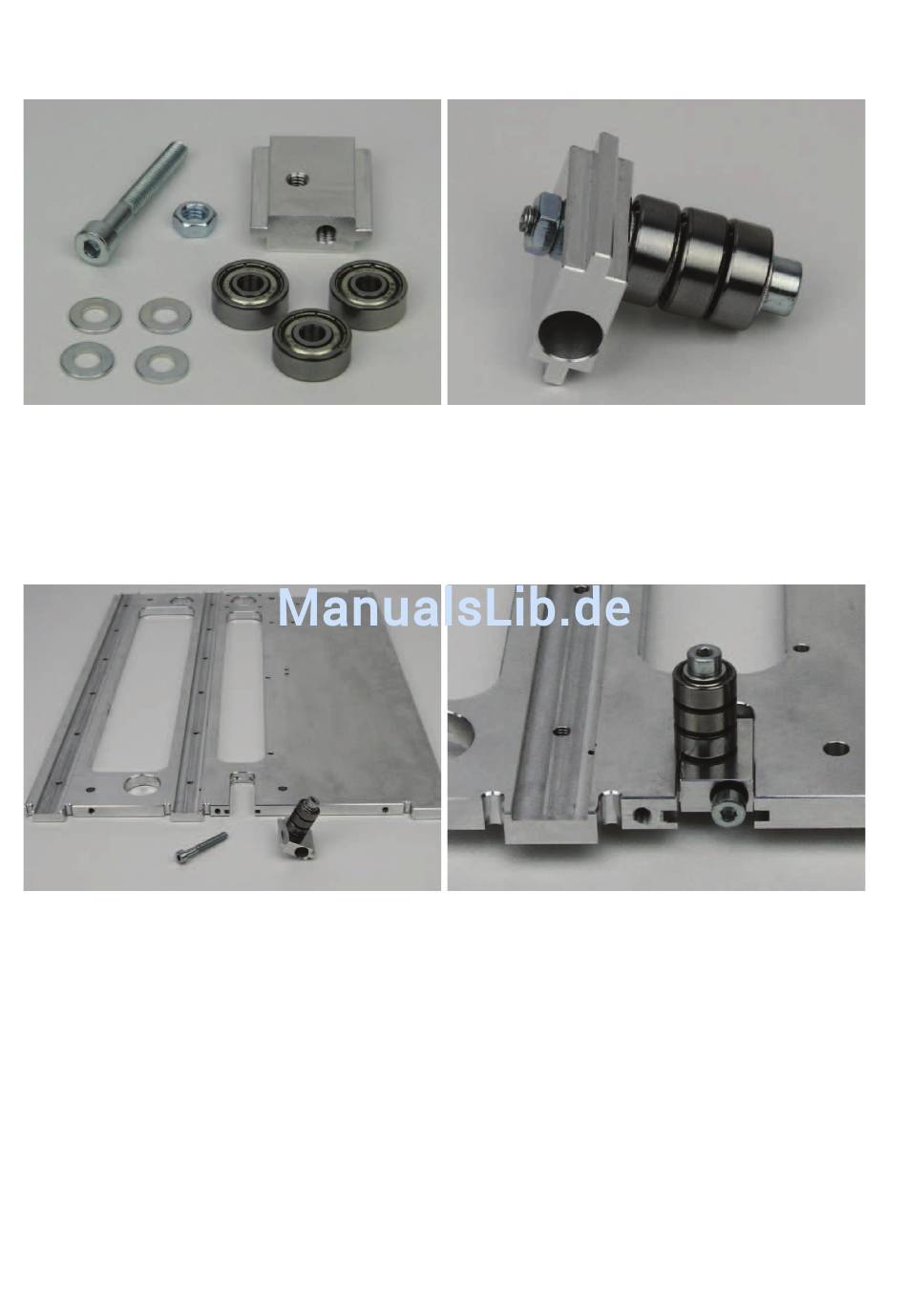

Montage des Gurtspanners
1x Zylinderkopfschraube M4x30
1x Mutter M4
1x Gurtspanner Basiskörper
4x Beilagscheibe (Durchmesser innen/außen 4,3/8,8 mm)
3x Kugellager 624ZZ (Durchmesser innen/außen (3,8/13 mm)
Anbau des Gurtspanners an der X-Platte
1x X-Platte
1x Zylinderkopfschraube M4x30
1x Baugruppe Gurtspanner (siehe oben)
Die Beilagscheiben im Wechsel mit den Kugellagern auf die
Schraube aufschieben.
Die Schraube, wie im Bild gezeigt, in den Gurtspanner Basis-
körper einschrauben und dabei gut festziehen.
Die Schraube mit der Mutter kontern.
Die Baugruppe Gurtspanner in den dafür vorgesehenen Aus-
schnitt der X-Platte einschieben und die Schraube in den Gurt-
spanner eindrehen.
Hierbei auf die Lage der Bohrung im Gurtspanner achten (muss
wie im Bild gezeigt rechts liegen). Die Kugellager müssen sich
auf der genuteten Seite der X-Platte befinden.
13
