- Seite 1 Bedienungsanleitung 3D-Drucker Basic 3 Eine einfache Lösung für die Erstellung von 3D-Modellen ☆Lesen Sie sich die Bedienungsanleitung vor Inbetriebnahme des Produkts sorgfältig durch.
- Seite 2 Lassen Sie aus einer kleinen Idee etwas ganz Großes werden Basic 3...
-
Seite 3: Inhaltsverzeichnis
3.4.2 Zeichnen eines 3D-Modells ------------------------------------------------------------------------------------------------------------- 21 3.4.3 Konfigurieren der Software – Windows® & Mac ----------------------------------------------------------------------------------- 22 3.4.4 Laden der Konfigurationsdatei – Windows® ---------------------------------------------------------------------------------------- 24 Installieren der „renkforce 3D Setup“-Software------------------------------------------------------------------------------------- 25 Drucken eines 3D-Modells Druckvorgang einleiten ------------------------------------------------------------------------------------------------------------------- 26 Entnehmen des fertigen Druckobjekts------------------------------------------------------------------------------------------------ 27... -
Seite 4: Zubehörliste
Zubehörliste a) 1.1 Abbildung Anz. Einheit Bezeichnung Netzteil und Netzkabel (Wechselstrom) Stk. microSD-Karte Stk. (enthält Bedienungsanleitung & goofoo 3D-Drucksoftware) Stk. Sechskantschlüssel (2,5 mm) Kartenlesegerät Stk. Stk. Flexible Magnetunterlage Spulenhalterung Stk. Stk. Schaft des Extruders Stk. Kleine Nadel (0,3 × 75 mm) Stk. -
Seite 5: Produktüberblick

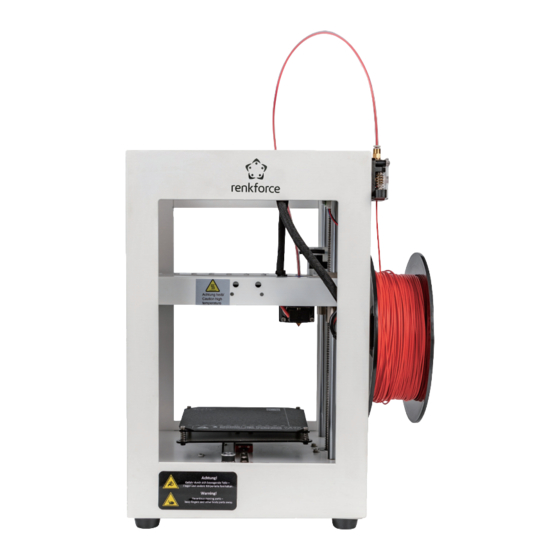

b) Produktüberblick 2.1 Teilebeschreibung ① Touchscreen ② Zuführmodul ③ Extruder-Modul ④ Druckbett ⑤ Flexible Magnetunterlage ⑥ Filamentröhrchen ⑦ Netzanschluss ⑧ microSD-Kartensteckplatz ⑨ Spulenhalterung ⑧ 3D Printer Model type : Tiny+ Voltage : 24V Rated Current: 3A... -
Seite 6: Technische Daten
2.2 Technische Daten Modellbezeichnung Basic 3 Max. Druckgröße 20*120*180 mm Druckgeschwindigkeit 20 ~ 100 mm/s Durchmesser der Düsen 0,2 mm/0,3 mm/0,4 mm Beheiztes Druckbett Unbeheizt Sprache Englisch/Deutsch Datei-Eingabeformat .gcode Software-Kompatibilität Windows 7 oder aktueller, Mac OS 10.6.8 oder aktueller Stromversorgung... -
Seite 7: Vorbereitungen Für Den Druckvorgang
Vorbereitungen für den Druckvorgang 3.1 Beschreibung der Menübildschirme System/Werkzeuge/Drucken - Bei Anschluss an die Stromversorgung schaltet sich der Touchscreen automatisch ein. - Durch Berühren des Bildschirms können Sie den 3D-Drucker bedienen. - Das Berühren des Bildschirms mit spitzen Gegenständen ist nicht gestattet. System Tool Print... -
Seite 8: Tool - Oberfläche Für Die Steuerung Der Druckerkomponenten
Tool – Oberfläche für die Steuerung der Druckerkomponenten Über dieses Menü können Sie die Druckdüse manuell wieder in die ursprüngliche Stellung bringen, die Position des Extruders und des Druckbettes anpassen und die Drehrichtung des im Zuführmodul verbauten Motors bestimmen. Manual Automatische Rücksetzung Druckbett nach hinten bewegen Filament abführen... -
Seite 9: Tool - Oberfläche Für Das Vorwärmen
Tool – Oberfläche für das Vorwärmen Durch Antippen des Symbols „Preheat“ können Sie die Temperatur des Extruders festlegen. Preheat Drücken, um Vorwärmphase zu starten Temperature Voreingestellte Temperatur/Solltemperatur Aktuelle Temperatur 26/0 Temperatur des Extruders Temperatur erhöhen Extruder Ext.Temp Temperatur verringern Zurück zum vorherigen Menübildschirm Return... -
Seite 10: Tool - Zuführen/Abführen Des Verbrauchsmaterials (Filaments)
Tool – Zuführen/Abführen des Verbrauchsmaterials (Filaments) Über das Menü zur Handhabung der Verbrauchsmaterialien können Sie das Filament zuführen (laden) und abführen (entladen). Filament Drücken, um Vorwärmphase zu starten Aktuelle Temperatur Voreingestellte Temperatur/Solltemperatur Temperatur Filament zuführen Filament abführen 26/0 ℃ Load Extruder Unload Stop... - Seite 11 Tool – Lüfter Über das Menü für das Kühlgebläse („Fan“) können Sie das Gebläse aktivieren/deaktivieren sowie den Luftmassenstrom zur Druckdüse und zum Objekt anpassen. Luftmassenstrom verringern Ein/Aus Luftmassenstrom erhöhen Objektlüfter B(%) Object fan in % Extruderlüfter E1(%) Extruder fan in % Zurück zum vorherigen Menübildschirm Return...
-
Seite 12: Tool - Nivellieren
Tool – Nivellieren Über das Menü für die Nivellierung können Sie das Druckbett kalibrieren. Weitere Einzelheiten dazu finden Sie in Abschnitt 3.2. Level Im Notfall haben Sie die Möglichkeit, durch Antippen des Symbols „Stop“ sämtliche Motoren abzuschalten. Stopp Menüoberfläche während des Druckvorgangs Tippen Sie auf das Symbol „Print“... - Seite 13 Menüoberfläche während des Druckvorgangs Name der Datei 80mmSmallRod.gcode Datei löschen Druckvorgang einleiten Zurück zum vorherigen Menübildschirm Verbleibende Druckzeit Temperatur des Extruders 24/0 --h--m Druckgeschwindigkeit 00h00m mm/s Datei für den Druckauftrag 80mmSmallRod.gcode Verstrichene Druckzeit Fortschritt des Druckvorgangs Druckvorgang unterbrechen Druckvorgang abbrechen Werkzeug auswählen...
- Seite 14 Über das Werkzeugmenü können Sie die verschiedenen Parameter des Druckers anpassen. Tool (%): B (%): Leistung des Kühlgebläses der Druckgeschwindigkeit in mm/s Druckdüse in Prozent Prozent Menge des ausgegebenen Filaments (%): Temperatur der in Prozent Druckdüse Zurück zum vorherigen Menübildschirm...
-
Seite 15: Kalibrieren Des Druckbettes
3.2 Kalibrieren des Druckbettes Das Druckbett wird bereits ab Werk in einem kalibrierten und nivellierten Zustand ausgeliefert. Dieser kann jedoch während des Transports beeinträchtigt werden, weshalb es ratsam ist, dass Sie die Nivellierung des Druckbettes vor dem Drucken ein weiteres Mal vornehmen. - Seite 16 2. Kalibrierungsverfahren ☆ Versuchen Sie nun das Papier zwischen der Druckdüse und der Magnetunterlage hin- und herzuschieben. Sollte sich das Papier nicht zwischen den Komponenten bewegen lassen, nehmen Sie den Sechskantschlüssel zur Hand und drehen die Schraube im Uhrzeigersinn, bis dies bei einem leichten Widerstand möglich ist. ☆...
-
Seite 17: Zuführen/Abführen Des Verbrauchsmaterials (Filaments)
3.3 Zuführen/Abführen des Verbrauchsmaterials (Filament) 3.3.1 Zuführen des Verbrauchsmaterials (Filaments) zum Extruder 1. Befestigen Sie zunächst einmal das Filamentröhrchen. Drücken Sie anschließend auf die Auslassöffnung am Zuführmodul und stellen Sie sicher, dass das Filamentröhrchen so eingeführt wurde, dass es fest sitzt. Temperature Tool Filament... - Seite 18 2.2 Schneiden Sie das Filament schräg an, drücken Sie den Auslösearm und schieben Sie das Filament in das Führungsrohr. Drücken Sie dann auf die Schaltfläche „E1“, damit das Filament der Druckdüse automatisch zugeführt wird. ② Ist die voreingestellte Temperatur erreicht und das Filament in das Führungsrohr eingeführt, tippen Sie auf das umgedrehte Dreieck mit der Bezeichnung „E1“.
-
Seite 19: Abführen Des Verbrauchsmaterials (Filaments) Vom Extruder
3.3.2 Abführen des Verbrauchsmaterials (Filaments) vom Extruder Rufen Sie das Werkzeugmenü („Tool“) auf und tippen Sie auf das Symbol „Filament“. Tool Filament ② Ist die voreingestellte Temperatur erreicht, tippen Sie auf das Dreieck mit der Bezeichnung „E1“. Der Motor des ①... -
Seite 20: Drucken Mit Der "Cura"-Software
3.4 Drucken mit der „Cura“-Software 3.4.1 a) Einrichten der Software – Windows® 3. Klicken Sie auf „Browse“ und legen Sie den Installationsort fest. 2. Klicken Sie auf „I agree“. 4. Klicken Sie auf „Next >“. 1. Klicken Sie auf „Next >“. 5. - Seite 21 b) Einrichten der Software – Mac 2. Führen Sie einen Doppelklick auf 1. Führen Sie einen Doppelklick auf das Symbol aus. das Symbol aus. 3. Die Software wird gestartet.
-
Seite 22: Starten Der Software - Windows® & Mac
2. Klicken Sie auf „Agree“. 3. Klicken Sie auf „Next“. 6. Wählen Sie die Option „Custom“. Basic 3 7. Geben Sie die Bezeichnung des 4. Klicken Sie auf „Next“. 5. Klicken Sie auf „ “. Druckers „renkforce Basic 3“ ein. -
Seite 23: Konfigurieren Der Software - Windows® & Mac
9. Klicken Sie auf „Finish“. 8. Geben Sie die in den Abbildungen gezeigten Parameterwerte ein. 3.4.3 Konfigurieren der Software – Windows® & Mac Importieren Sie nach dem Start der Software die gewünschten Drucker-Parameter. - Seite 24 3. Wählen Sie „Manage Profiles…“. 7. Klicken Sie auf „Activate“. Basic 3 Basic 3 5. Klicken Sie auf „OK“. 6. Wählen Sie „Basic 3“. 4. Klicken Sie auf „Import“ und wählen Sie die auf der SD-Karte gespeicherte Datei Basic 3...
-
Seite 25: Laden Der Konfigurationsdatei - Windows
3.4.4 Laden der Konfigurationsdatei – Windows® Möchten Sie sich den Vorgang der Parametereinstellung für verschiedene Materialien (Holz/Elastik/Kupfer/PLA) erleichtern, so haben Sie die Möglichkeit, bereits konfigurierte Material-Konfigurationsdateien von der SD-Karte zu importieren. 1. Klicken Sie auf „ “. 2. Wählen Sie „Manage Materials…“. 3. -
Seite 26: Installieren Der „Renkforce 3D Setup"-Software
3.5 Installieren der „renkforce 3D Setup“-Software 1. Klicken Sie auf „Next >“. 2. Klicken Sie auf „I Agree“. 3. Klicken Sie auf „Next >“. 7. Wählen Sie „Basic 3“. 4. Klicken Sie auf „Next >“. 5. Klicken Sie auf „Install“. -
Seite 27: Drucken Eines 3D-Modells
d) Drucken eines 3D-Modells 4.1 Einleiten des Druckvorgangs 1. Speichern Sie die „.gcode“-Dateien auf der microSD-Karte. 2. Setzen Sie dann die microSD-Karte in den Drucker ein und wählen Sie die Datei, die für den Druckvorgang herangezogen werden soll. 3. Der Drucker beginnt daraufhin automatisch mit dem Drucken des 3D-Modells. Ist der Druckvorgang abgeschlossen und das Gerät versetzt sich in den Standby-Modus, wird Ihnen dies durch ein akustisches Alarmsignal mitgeteilt. -
Seite 28: Entnehmen Des Fertigen Druckobjekts
4.2 Entnehmen der fertigen Druckobjekte 1. Nach Abschluss des Druckvorgangs können Sie die flexible Magnetunterlage herausnehmen. 2. Anschließend können Sie die fertigen Druckobjekte ganz ohne Werkzeug von der Unterlage lösen und sie dem gewünschten Zweck zuführen. -
Seite 29: Wartung Und Reinigung
Wartung und Reinigung Verwenden Sie unter keinen Umständen aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da diese das Gehäuse beschädigen oder Funktionsstörungen verursachen können. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Verbrennungsgefahr! Berühren Sie die erhitzte Druckdüse nicht mit bloßen Händen. a) Reinigen des Geräts •... - Seite 30 c) Reinigen des Inneren des Extruders Erhitzen Sie die Druckdüse zunächst einmal auf die voreingestellte Temperatur, drücken Sie auf den pneumatischen Anschluss und nehmen Sie das Filamentröhrchen heraus. Drücken Sie dann die Auswerferstange von oben durch den Kühlkörper und bewegen Sie sie wiederholt nach oben und unten, bis sowohl der Kühlkörper als auch das Metallrohr frei von Verunreinigungen sind.
- Seite 31 Problembehandlung Problem Abhilfemaßnahmen Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist. Der 3D-Drucker lässt sich nicht in Betrieb nehmen. Der Touchscreen bleibt trotz Umlegen des Netzschalters dunkel. Überprüfen Sie die Netzsteckdose. Wird diese ordnungsgemäß mit Strom versorgt? Entfernen Sie die microSD-Karte und setzen Sie sie wieder ein. Die microSD-Karte wird von dem 3D-Drucker nicht gelesen.
- Seite 32 Problem Abhilfemaßnahmen Die „.gcode“-Daten sind fehlerhaft oder beschädigt. Der Druckvorgang wird vor Abschluss unterbrochen. Die MicroSD-Karte ist nicht richtig in den 3D-Drucker eingesetzt. Die Temperatur der Druckdüse ist zu niedrig. Erhöhen Sie die Temperatur der Düse. Auf dem Druckbett befinden sich Rückstände, die ein Anhaften des Objekts verhindern.
-
Seite 33: Entsorgung
Problem Abhilfemaßnahmen Stellen Sie sicher, dass sich die auf der Halterung befindliche Filamentspule Die Druckdüse bewegt sich während des Druckvorgangs in die verkehrte leichtgängig dreht. Richtung. Führen Sie das Verbrauchsmaterial zu und versuchen Sie es erneut abzuführen. Das Filament setzt sich fest und lässt sich nicht abführen. Schalten Sie den 3D-Drucker aus und wieder ein. -
Seite 34: Warnsymbole Und -Hinweise
WARNSYMBOLE UND -HINWEISE Berühren Sie während der Vorwärmphase oder des Druckvorgangs nicht den Extruder. Achtung heiß/ Caution high temperature Achtung! Gefahr durch sich bewegende Teile – Finger und andere Körperteile fernhalten. Halten Sie während des Betriebs der Maschine Ihre Hände vom Bauraum fern. Warning! Hazardous moving parts –...
