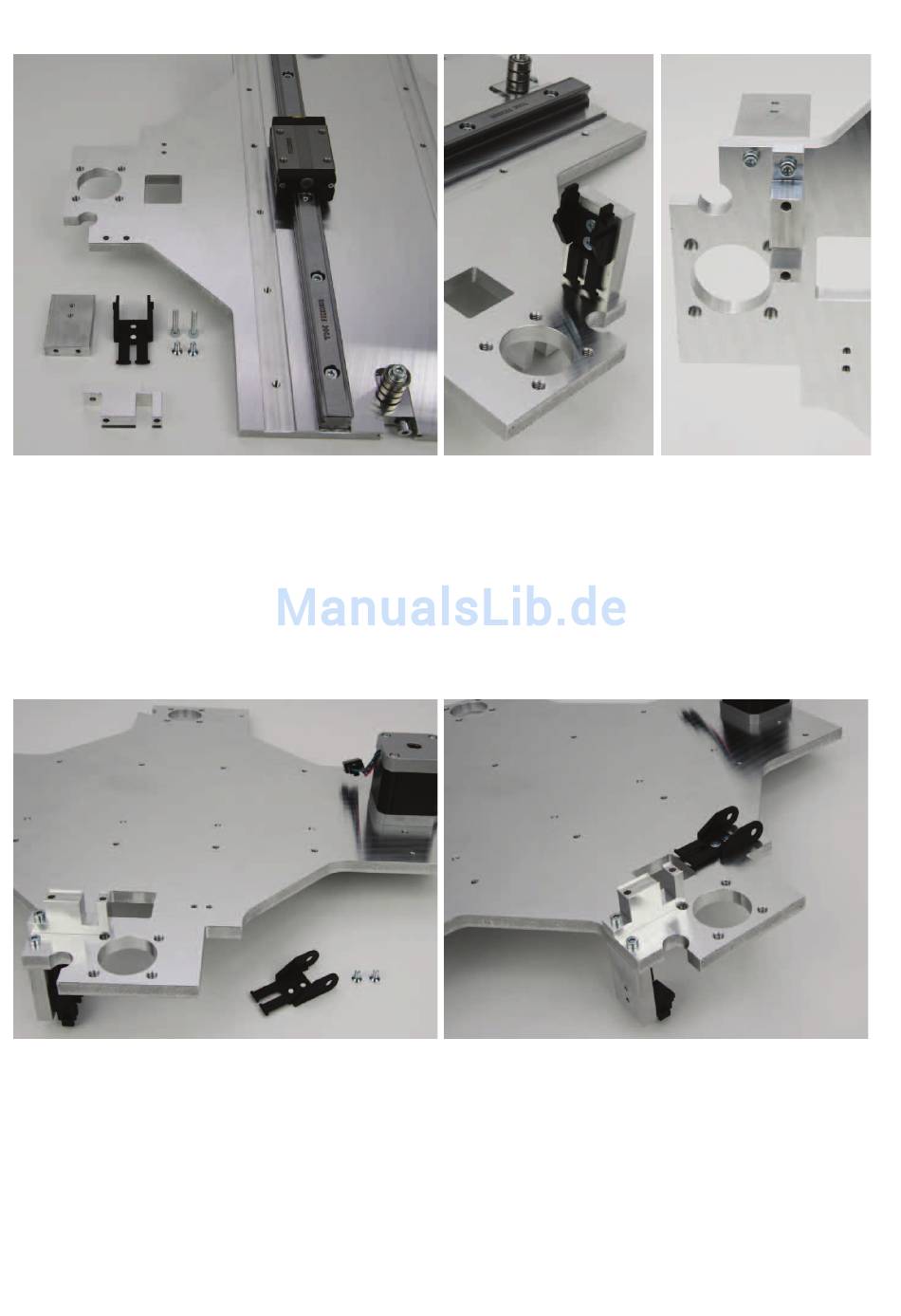

Montage des Schleppkettenendstücks oben und des Endschalter-Halteblocks unten
1x Halteblock für Führungsschiene
1x Schleppkettenendstück mit Nippel
1x Endschalter-Halteblock
2x Zylinderkopfschraube M3x16
2x Senkkopfschraube M3x8
Montage des Schleppkettenendstücks unten
1x Schleppkettenendstück mit Loch
2x Senkkopfschraube M3x8
Das Schleppkettenendstück mit den Senkkopfschrauben am
Halteblock befestigen.
Den Halteblock mit einer Zylinderkopfschraube auf der genu-
teten, oberen Seite der Y-Platte befestigen (Schraubenloch zur
Außenseite).
Den Halteblock für den Endschalter mit der zweiten Senkkopf-
schraube von unten befestigen.
Das Schleppkettenendstück mit den Senkkopfschrauben, wie
im Bild gezeigt, an der nicht genuteten, unteren Seite der Y-
Platte befestigen.
