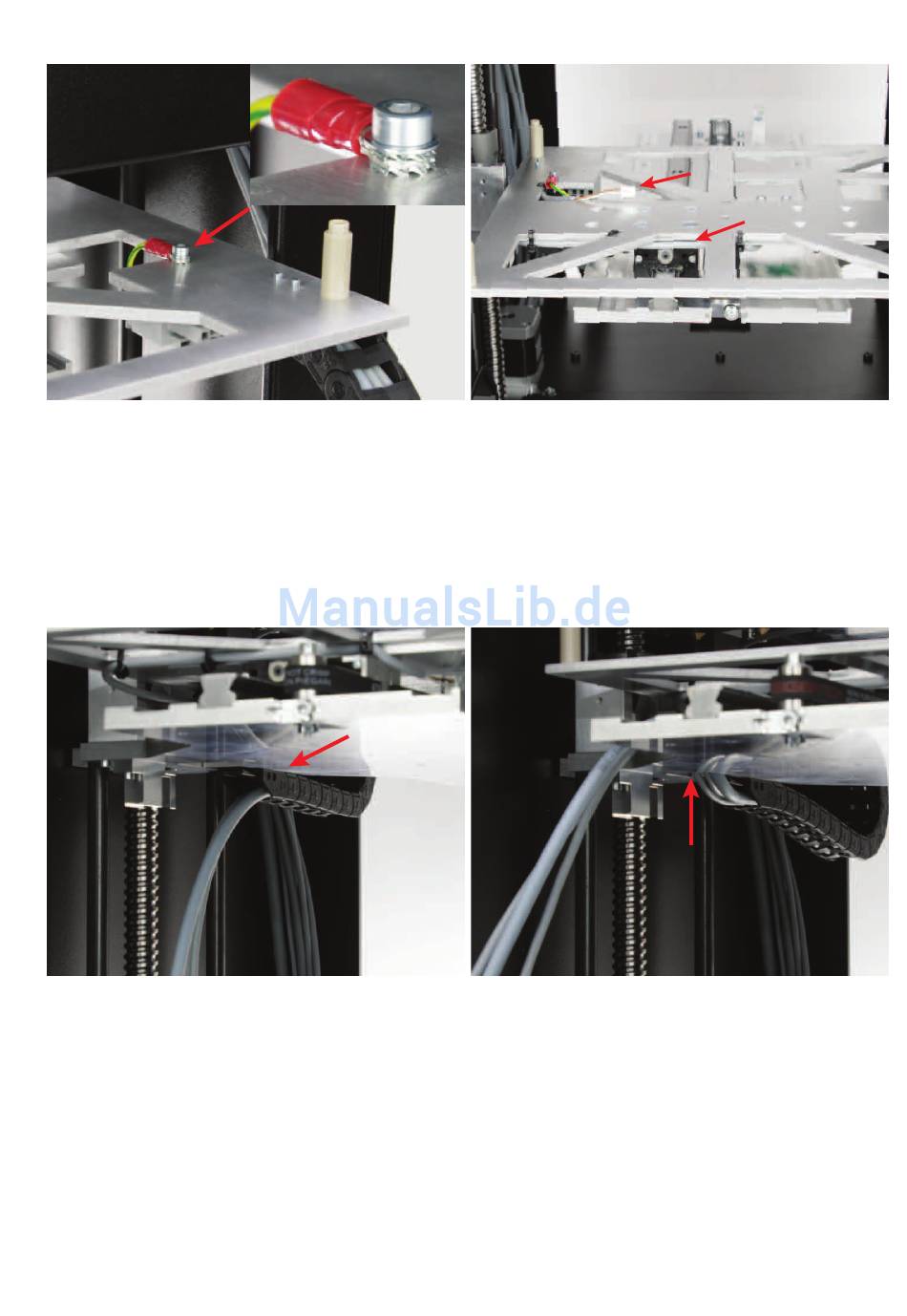

Den Schutzleiter (grün/gelbe Leitung mit Ringöse) mit einer
Zylinderkopfschraube M3x10, einer Beilagscheibe und zwei
Zahnscheiben an der Oberseite des Untertisches anschließen.
Achtung: Diese Verbindung stellt den sicherheitstechnisch
wichtigen Kontakt der Gehäuseteile zum Schutzleiter her.
Achten Sie unbedingt auf die Lage der Beilag- und Zahnschei-
ben:
Schraubenkopf > Beilagscheibe > Zahnscheibe > Ringöse >
Zahnscheibe > Untertisch (siehe Bildausschnitt)
Das andere Ende der Energieschleppkette am Endstück der Y-
Platte einrasten.
58
Die Leitung 08 mit dem Steckverbinder des Endschalters für
die Y-Richtung verbinden und die Leitung verlegen.
Die Leitung 13 etwa 8 cm aus der Schleppkette herausstehen
lassen und mit kleinem Kabelbinder (99 mm) an der Bohrung im
Untertisch befestigen. Hier wird später der Thermosensor der
Heizplatte angesteckt.
Die Leitungen der Energieschleppkette durch die Öffnung in
der Y-Platte nach oben verlegen.
