Renkforce RF2000 Bedienungsanleitung Seite 29

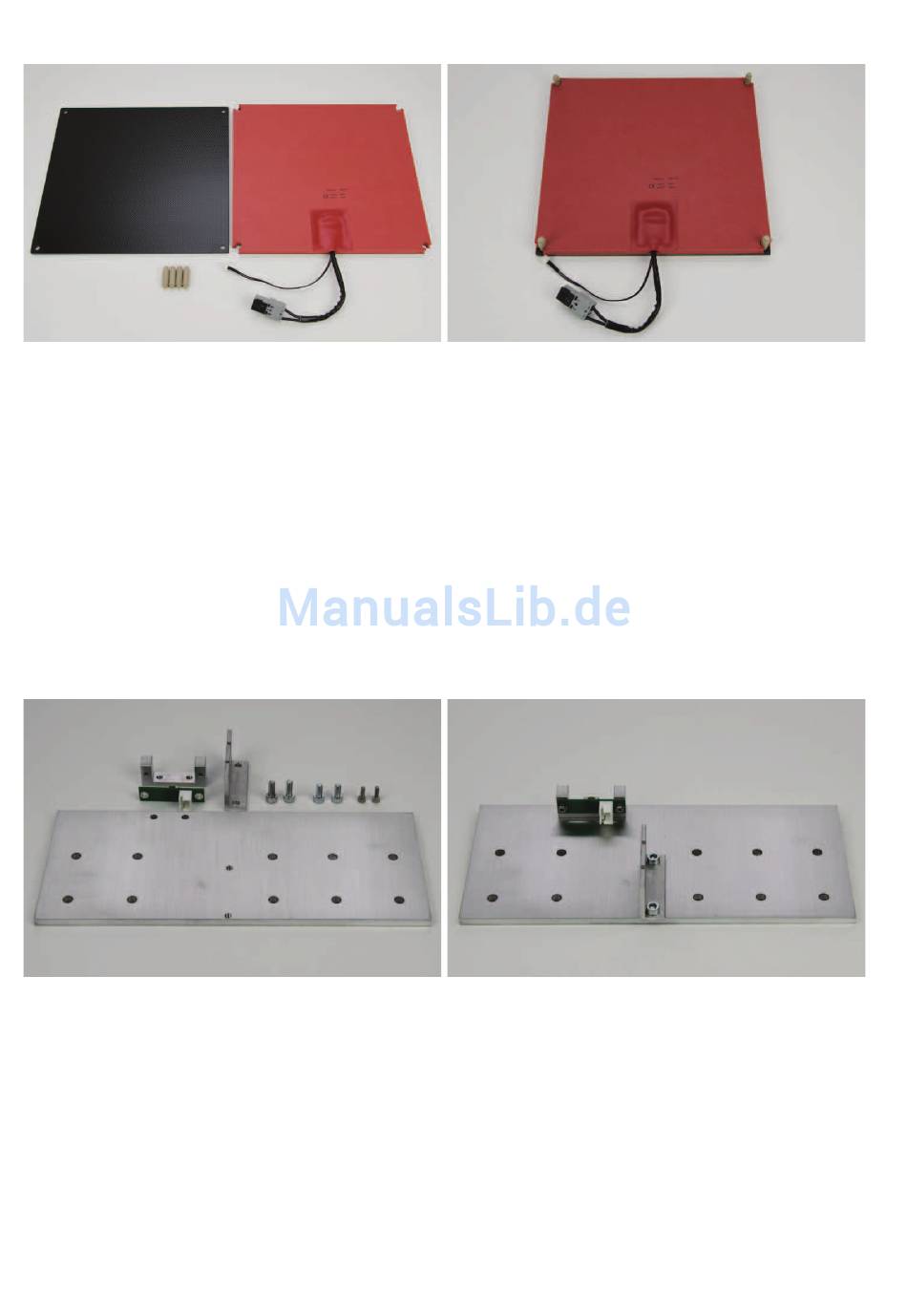

Verklebung der Heizplatte
1x Glaskeramik-Platte
1x Heizung (selbstklebend)
4x Distanzbolzen
Halterung der Untertischplatte montieren
1x Endschalterhalterung
1x Endschalterplatine
1x Riemenmitnehmerwinkel
2x Zylinderkopfschraube M3x8
2x Zylinderkopfschraube M3x6
2x Zylinderkopfschraube M2x6
1x Untertischhalterung
Die Distanzbolzen mit den Gewindebohrungen auf die Unter-
seite der Glaskeramik-Platte (Seite mit der Struktur) stecken
und evtl. provisorisch mit 4 Schrauben fixieren.
Achtung: Hierbei die Schrauben nur leicht anziehen, da an-
sonsten die Gefahr besteht, dass die Platte bricht.
Die Ausrichtung der Heizung überprüfen, indem die Heizung
über die Distanzbolzen geschoben wird. Die Heizung muss da-
nach mit der Seite der Schutzfolie faltenfrei auf der Unterseite
der Platte aufliegen und darf an den Kanten nicht überstehen.
Unterseite der Platte mit einem Lappen und Lösungsmittel von
Staub und Fett befreien.
Danach Schutzfolie von der Heizung abziehen und die Heizung
endgültig auf die Unterseite der Glaskeramik-Platte blasenfrei
aufkleben.
Die Endschalterhalterung mit den Schrauben M3x8 an der Un-
tertischplatte befestigen.
Die Endschalterplatine mit den Schrauben M2x6 an der End-
schalterhalterung befestigen.
Den Riemenmitnehmerwinkel mit den Schrauben M3x6, wie im
Bild gezeigt, montieren.
Die Schrauben des Riemenmitnehmerwinkels mit Schrauben-
sicherungslack versehen.
29
