Auflegen des Zahnriemens
1x Untertischhalterung aus vorherigem Schritt
1x Zahnriemen 675 mm
Achtung:
Der Zahnriemen darf keinesfalls zu stark gespannt werden.
Wenn sich der Riemenspanner verbiegt, muss die Riemen-
spannung unbedingt reduziert werden.
Eine Methode zur genaueren Einstellung der Riemenspan-
nung finden Sie im Kapitel „Wartung".
Zusammenbau des Untertischs
1x Untertisch
1x Schleppkettenendstück mit Nippel
2x Senkkopfschraube M3x8
4x Distanzbolzen
30

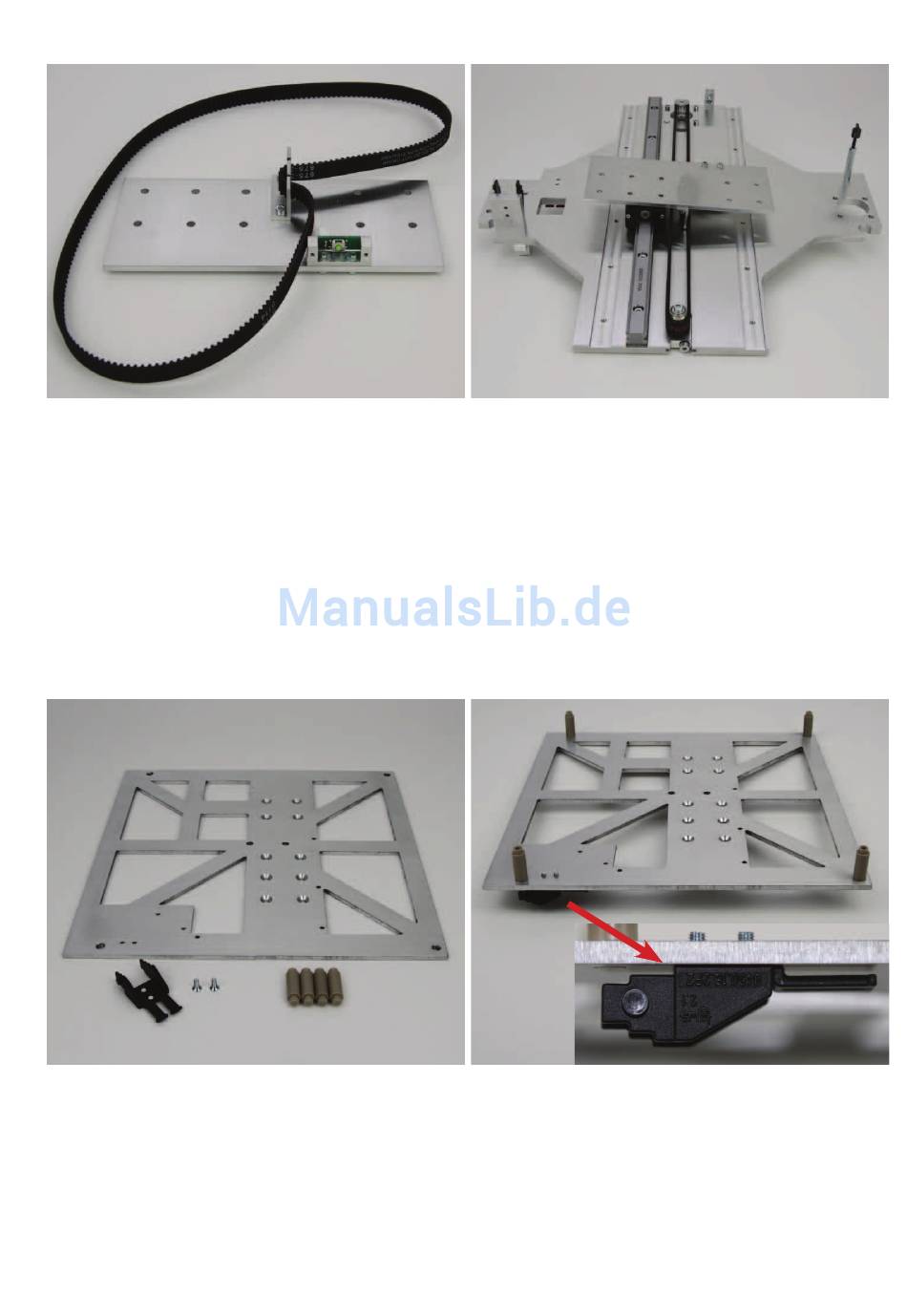

Den Zahnriemen, wie im linken Bild gezeigt, in den Riemenmit-
nehmerwinkel einlegen.
Den Riemenspanner der Y-Platte ganz entspannen.
Die Untertischhalterung drehen und den Zahnriemen, wie im
Bild gezeigt, auf Ritzel und Riemenspanner auflegen. Der End-
schalter muss dabei hinten rechts sein.
Die Untertischhalterung wird hierbei nur auf den Führungswa-
gen aufgelegt (noch nicht festschrauben).
Den Zahnriemen durch Verdrehen der Riemenspannerschrau-
be so weit spannen, dass er sich noch leicht mit zwei Fingern
um 180° verdrehen lässt.
Die Distanzbolzen in die Oberseite des Untertischs (Seite mit
den gesenkten Bohrungen) einschrauben.
Das Schleppkettenendstück auf der Unterseite des Unter-
tisches mit den beiden Senkkopfschrauben, wie im Bild zu se-
hen, montieren.
