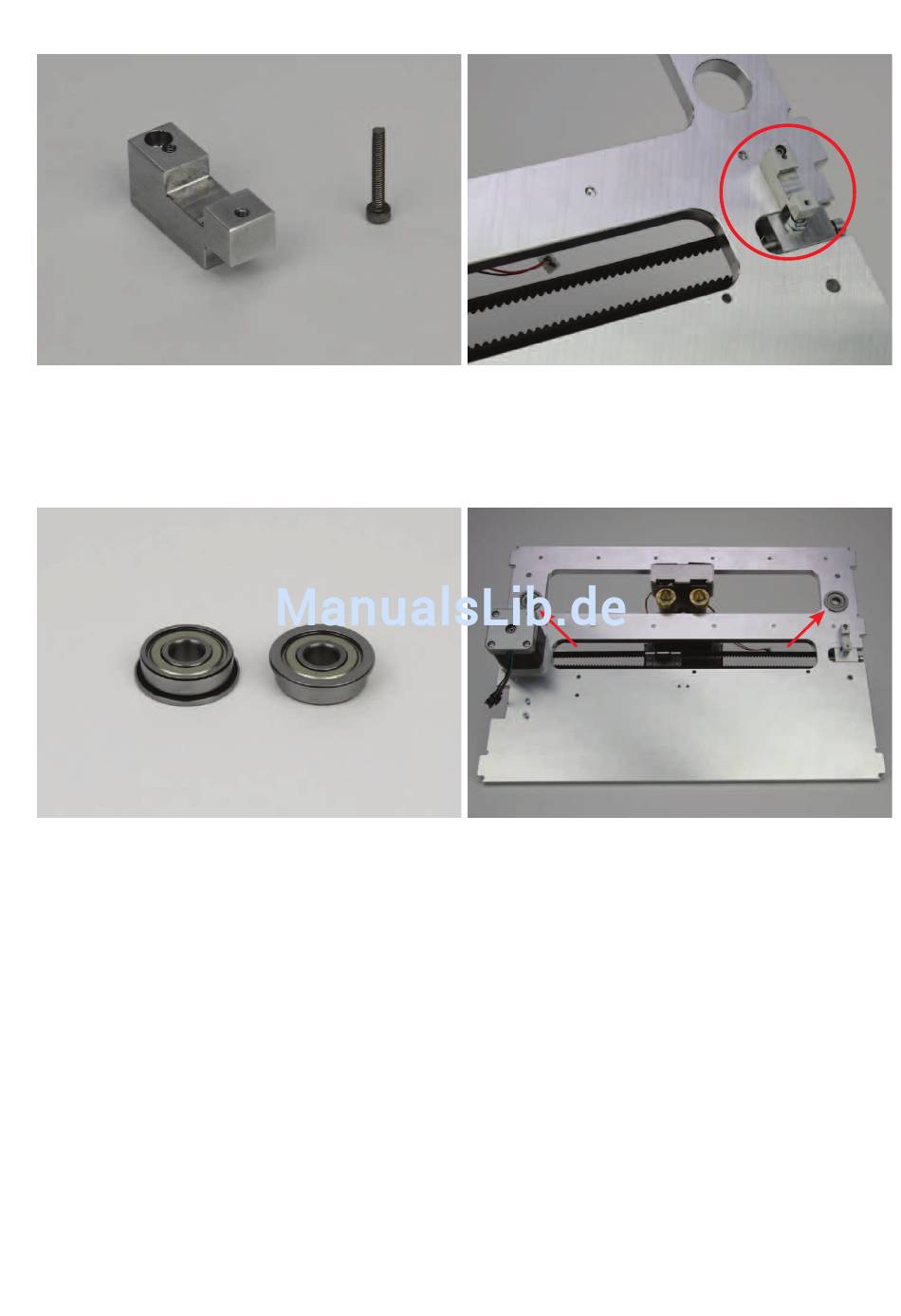

Montage des Lichtschrankenhalteblocks
1x Lichtschrankenhalteblock
1x Zylinderkopfschraube M2x14
Einlegen der Rillenkugellager
2x Rillenkugellager
24
Den Lichtschrankenhalteblock, wie im Bild gezeigt, mit der
Zylinderkopfschraube an der X-Platte befestigen und gerade
ausrichten.
Die Rillenkugellager von unten in die entsprechenden Boh-
rungen der X-Platte einlegen.
Rillenkugellager beim Einlegen in die Bohrungen leicht drehen,
dabei auf keinen Fall Gewalt anwenden. Die Flansche der Ril-
lenkugellager müssen sauber an der Unterseite der X-Platte
anliegen.
