Anschluss der Leitungen an der Kaltgeräte-Kombibuchse
1x Kaltgeräte-Kombibuchse
1x Leitung blau (64 cm) (Leitung 24)
1x Leitung schwarz (64 cm) (Leitung 24)

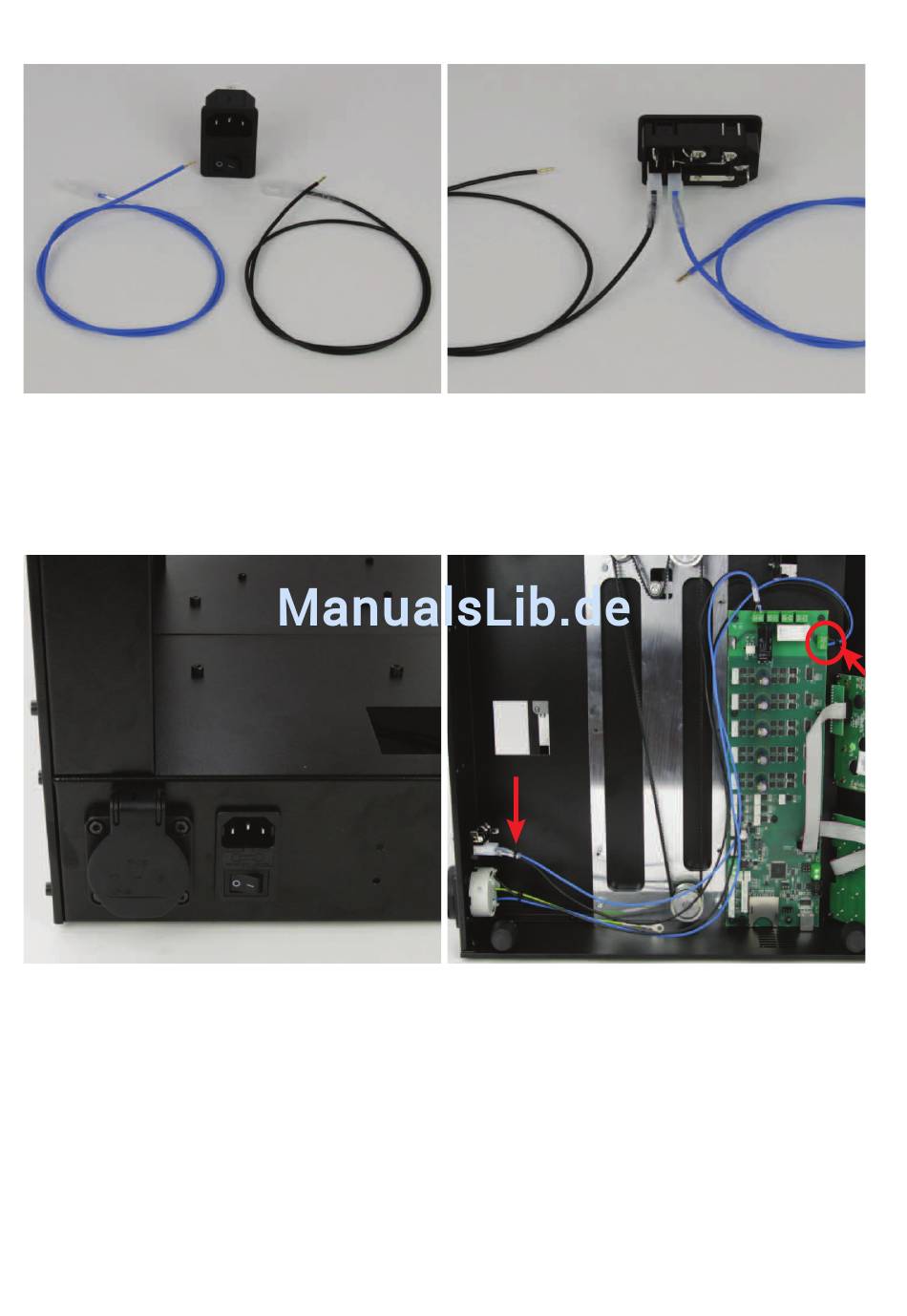

Einbau und Anschluss der Kaltgeräte-Kombibuchse
Die Kaltgeräte-Kombibuchse in den entsprechenden Aus-
schnitt der Rückblende einklippsen. Die Buchse muss dabei so
eingesetzt werden, dass der Schalter nach unten gerichtet ist.
Wenn die Kaltgeräte-Kombibuchse, wie im Bild zu sehen, liegt,
die schwarze Leitung an der Klemme ganz links anschließen
und die blaue Leitung an der Klemme (N) rechts daneben an-
schließen.
Die schwarze und blaue Leitung der Kaltgeräte-Kombibuchse
an die Klemmen X41 (siehe Kreis im Bild) der Hauptplatine an-
schließen. Aus der Ansicht wie am Bild, muss die schwarze
Leitung oben und die blau unten in der Klemme angeschlossen
werden.
Beide Leitungen mit einem kleinen Kabelbinder (99 mm) in
nächster Nähe zur Anschlussklemme und Steckdose zusam-
menbinden (siehe Pfeile im Bild).
