Renkforce RF2000 Bedienungsanleitung Seite 19

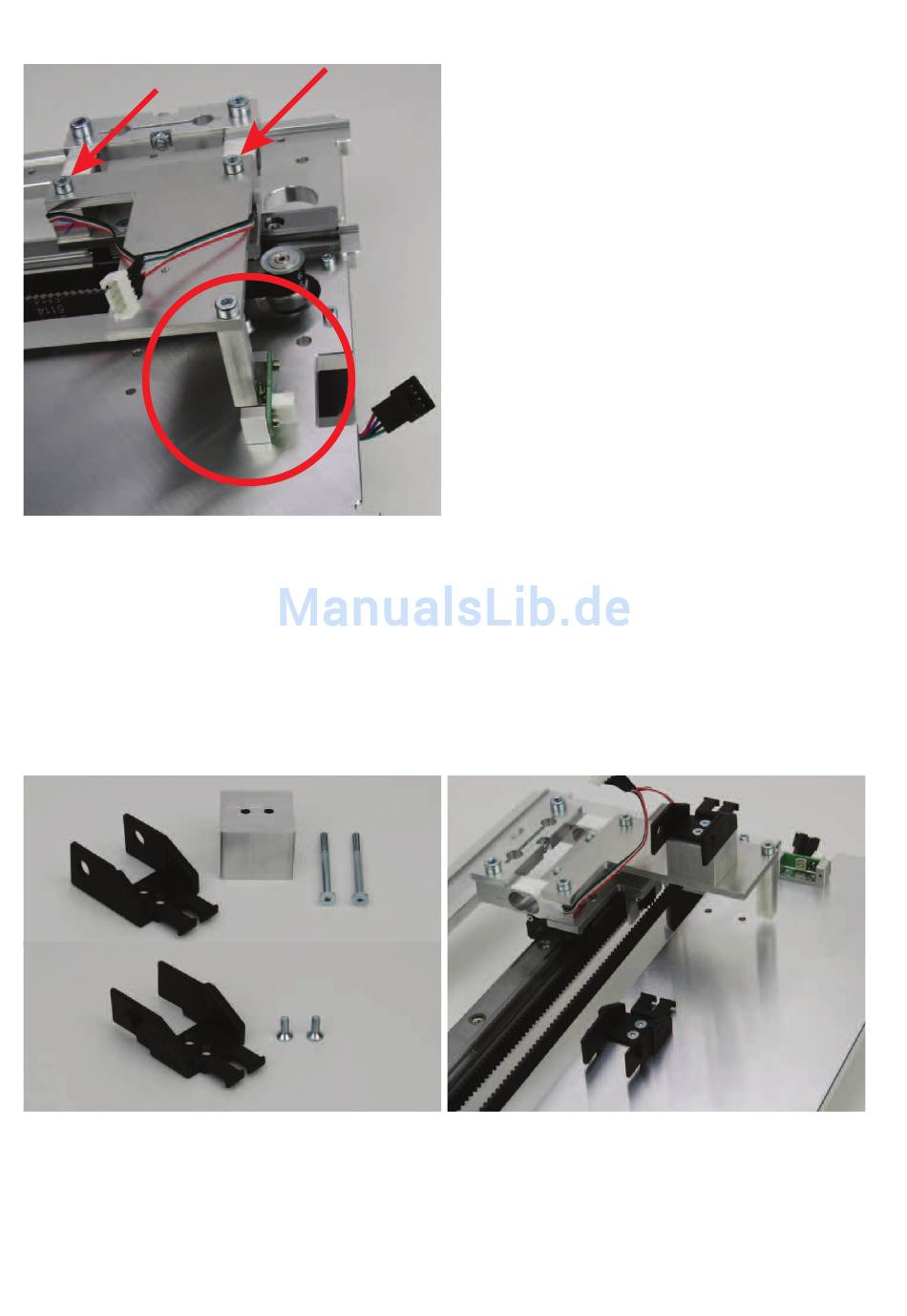

Prüfen des Endanschlags
Nachdem die Endschalterbetätigung montiert wurde, durch
Verschieben des Extruderwagens prüfen, ob der Endschalter
(Kreis im Bild) durch leichten Druck von der Endanschlagsbe-
tätigung ausgelöst wird (bei der Auslösung ist ein leises kli-
cken hörbar).
Wenn der Endschalter nicht betätigt wird, die Schrauben (Pfei-
le im Bild) nochmals lockern und die Halteplatte für die End-
anschlagsbetätigung etwas verdrehen, bis der Endschalter
betätigt werden kann.
Montage der Schleppkettenendstücke
1x Schleppkettenendstück mit Loch
1x Schleppkettenendstück Halteblock
2x Senkkopfschraube M3x30
1x Schleppkettendstück mit Nippel
2x Senkkopfschraube M3x8
1
2
Das Schleppkettenendstücke, wie im Bild gezeigt, montieren.
Schleppkettenendstück mit Nippel = X-Platte
Schleppkettenendstück mit Loch = Extruderwagen
1
2
19
