Renkforce RF2000 Bedienungsanleitung Seite 23

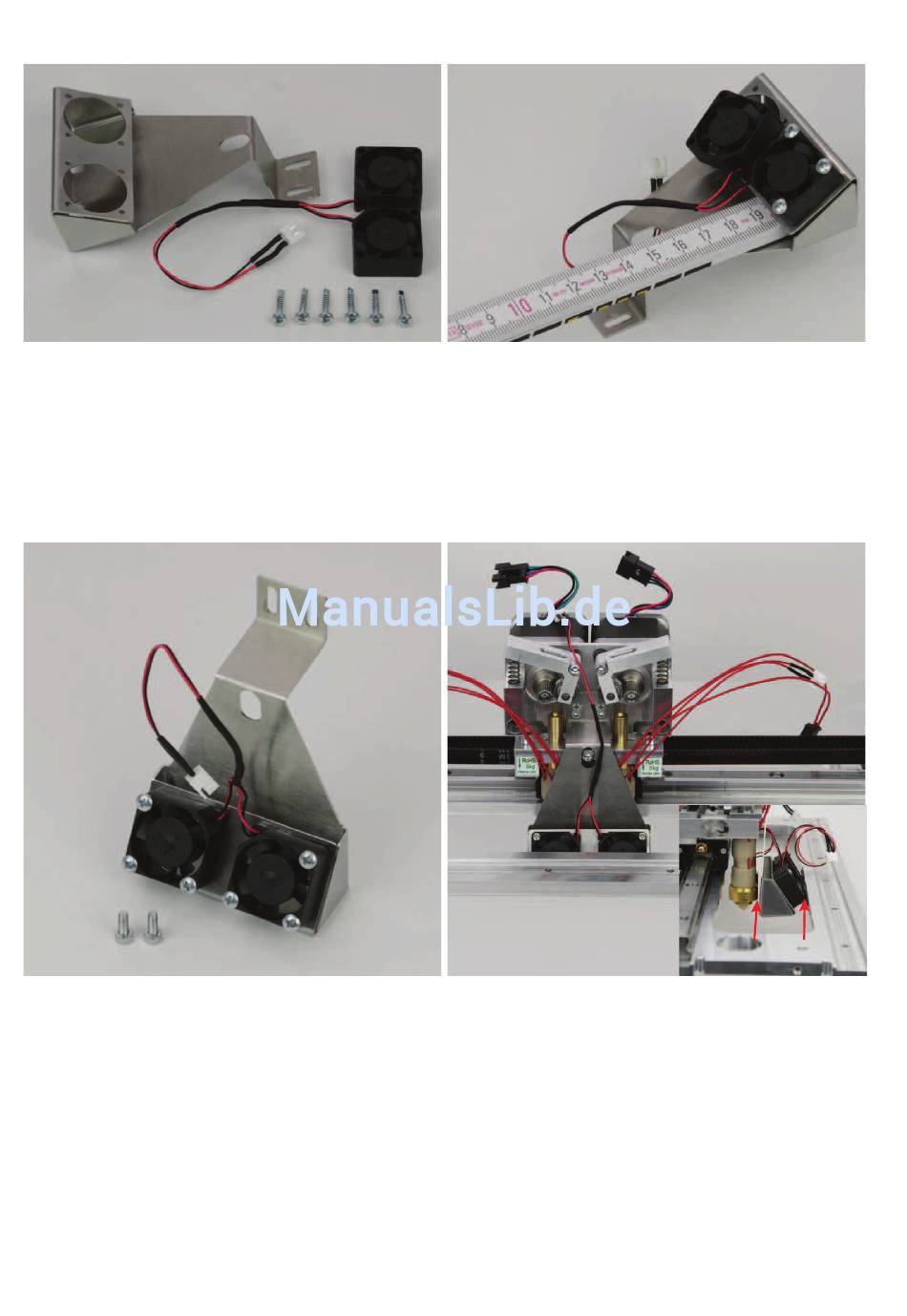

Zusammenbau des Lüfterblechs
1x Lüfterblech
1x Doppel-Lüfter
6x Blechschraube ST2,2x16
Befestigung des Lüfterblechs
1x Lüfterblech komplett montiert
2x Zylinderkopfschraube M3x8
Beide Lüfter mit je 3 Blechschrauben wie gezeigt am Lüfter-
blech montieren. Während der Montage das Lüfterblech an
einer Tischkante auflegen. Zum Gegenhalten einen Zollstock
oder ähnliches verwenden.
Die Blasrichtung (durch einen Pfeil auf dem Lüfter gekenn-
zeichnet) muss bei der Montage nach innen gerichtet sein.
Das Lüfterblech, wie im Bild zu sehen, mit den beiden Zylinder-
kopfschrauben an der Filament-Vorschubeinheit montieren.
Das Lüfterblech dabei so in der Höhe ausrichten, dass es nicht
auf der Extruderhalterung aufliegt und die Unterkante höher
liegt als die beiden Spitzen der Extruderdüsen.
Achtung! Unbedingt darauf achten, dass das Lüfterblech nicht
an den Extrudern anliegt und die Lüfter nicht an der X-Platte
(siehe kleines Bild).
