Renkforce RF2000 Bedienungsanleitung Seite 28

Betätigung des Endschalters montieren
1x Betätigung für Endschalter
1x Zylinderkopfschraube M4x12
1x Zylinderkopfschlitzschraube M4x20
1x Mutter M4
Betätigung für den Z-Anschlag montieren
1x Sechskant-Gewindebolzen M3
1x Betätigung für Z-Anschlag M3
1x Mutter M3
28

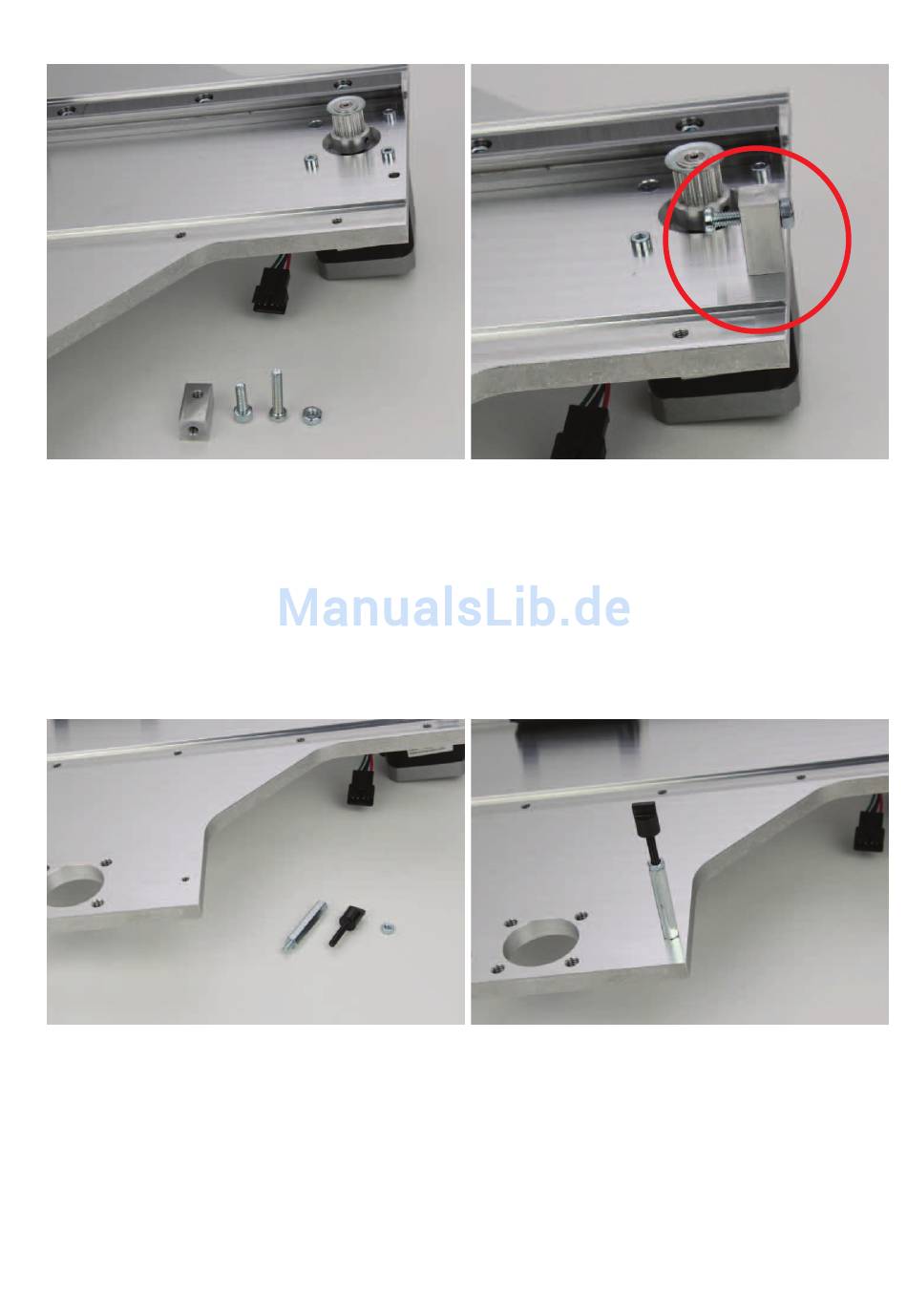

Die Zylinderkopfschlitzschraube in den Alublock eindrehen
und mit Mutter auf der gegenüberliegenden Seite kontern. Das
Gewinde der Schraube muss mit der Mutter abschließen.
Die Betätigung des Endschalters, wie im Bild gezeigt, an der
Y-Platte montieren. Die Betätigung muss so ausgerichtet wer-
den, dass der Schraubenkopf den Endschalter am Untertisch
betätigen kann.
Sobald der Tisch montiert ist, die Betätigung überprüften und
gegebenenfalls nachjustieren.
Den Sechskant-Gewindebolzen M3, wie gezeigt, von oben in
die Y-Platte eindrehen.
Die Betätigung für den Z-Anschlag in den Sechskant-Gewinde-
bolzen eindrehen und mit der Mutter leicht kontern.
